一种明渠暗流取水水渠及冷却水取水系统的制作方法

本申请实施例涉及工业冷却水领域，具体涉及一种明渠暗流取水水渠及冷却水取水系统。

背景技术：

1、在工业生产中，火电厂、钢厂等重工业企业需要大量的冷却水用于生产过程中的热交换。冷却水通常取自江河湖海等自然水域，通过明渠将水引入取水口供生产使用。冷却水温度直接影响生产效率和生产成本，因此如何获取更低温度的冷却水一直是工业冷却水领域关注的重要问题。

2、我国火电厂和钢厂的冷却水技术主要引用苏联的取水方案，即通过明渠直接取用自然水域的表层水。然而，由于我国与苏联的地理纬度不同，特别是我国南方地区，江、海等自然水域的表层水温受太阳辐射和气温影响较大，表层水温明显高于苏联设计条件下的水温。长期以来，冷却水温度偏高的问题一直没有得到有效解决。

3、现有的明渠取水方式直接取用表层水，表层水因长期受太阳照射而温度较高，导致冷却水温度偏高，抬高了生产成本。以火电厂为例，根据行业经验，冷却水温每下降1℃，每度电可节约原煤约0.8克，冷却水温度的偏高直接造成了大量的能源浪费和经济损失。因此，如何通过用于工业取水的水渠结构改造降低冷却水取水温度，成为亟待解决的技术问题。

技术实现思路

1、鉴于上述问题，本申请实施例提供了一种明渠暗流取水水渠及冷却水取水系统，用于解决现有的明渠取水方式直接取用表层高温水导致冷却水温度偏高、生产成本增加的问题。

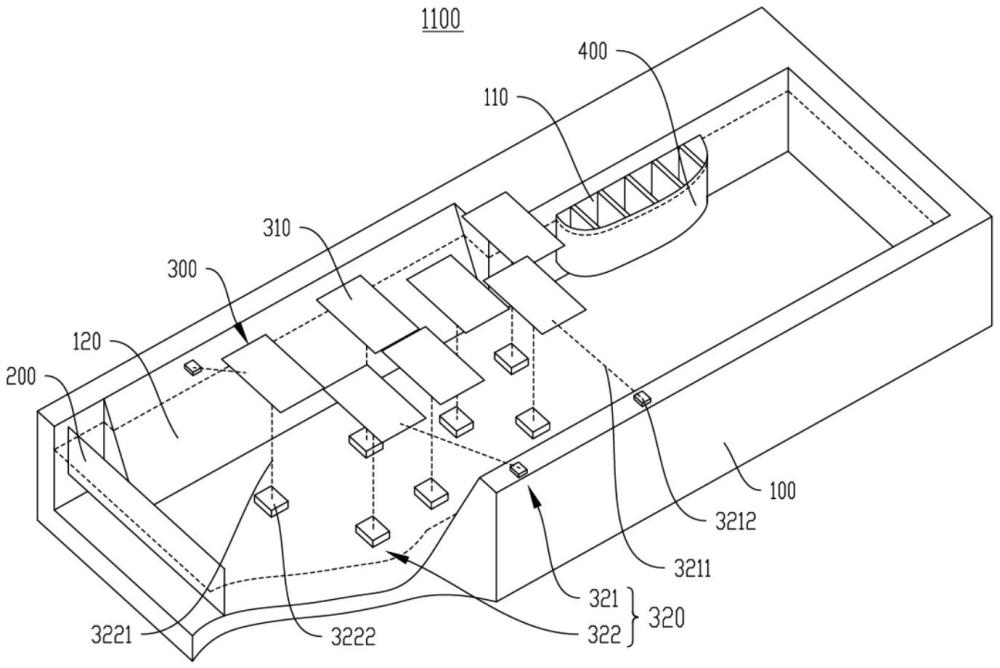

2、根据本申请实施例的一个方面，提供了一种明渠暗流取水水渠，包括：明渠本体、进水挡水墙、漂浮装置和取水挡水墙；进水挡水墙设置于明渠本体的进水处，进水挡水墙为不透水实体结构，进水挡水墙的顶端高于水面，底端向下延伸至水面以下第一预设深度，用于阻挡表层水体及漂浮物进入渠道内部；漂浮装置覆盖于明渠本体内的水面上方，用于遮挡阳光并抑制波浪扰动；明渠本体的渠道内壁开设有取水口，取水挡水墙设置于取水口处，取水挡水墙为不透水实体结构，取水挡水墙的顶端高于水面，底端向下延伸至水面以下第二预设深度，用于阻挡渠道内表层至第二预设深度内的水体流向取水口；进水挡水墙、漂浮装置和取水挡水墙沿明渠本体内的水流方向依次设置。

3、在一种可选的方式中，第一预设深度大于等于3米。

4、在一种可选的方式中，第二预设深度大于等于5米。

5、在一种可选的方式中，漂浮装置包括漂浮组件和固定装置，固定装置用于将漂浮组件固定于明渠本体内的水面上方，漂浮组件用于随着潮水在水面上下浮动

6、在一种可选的方式中，固定装置包括周边固定组件，周边固定组件包括锚链和锚钉，锚钉固定于明渠本体的边坡上，锚链一端连接漂浮组件，另一端连接锚钉。

7、在一种可选的方式中，固定装置包括内部固定组件，内部固定组件包括锚绳和锚块，锚绳一端连接漂浮组件，另一端连接锚块。

8、在一种可选的方式中，内部固定组件在漂浮组件下方不规则分布，以使漂浮组件不规则排列于明渠本体的水面上。

9、在一种可选的方式中，进水挡水墙和取水挡水墙的材质为耐腐蚀材质。

10、在一种可选的方式中，漂浮组件为漂浮遮阳网。

11、根据本申请实施例的另一个方面，提供了一种冷却水取水系统，包括如上任意一项所述的明渠暗流取水水渠。

12、本申请通过上述结构的配合，使得本申请提供的明渠暗流取水水渠实现了对表层高温水的多级阻挡与隔离，使深层低温水流入取水口，降低了冷却水温度，减少了工业生产成本，且具有结构简单、改造成本低和适用性强的优势。

13、上述说明仅是本申请技术方案的概述，为了能够更清楚了解本申请的技术手段，而可依照说明书的内容予以实施，并且为了让本申请的上述和其它目的、特征和优点能够更明显易懂，以下特举本申请的具体实施方式。

1.一种明渠暗流取水水渠，其特征在于，包括：明渠本体、进水挡水墙、漂浮装置和取水挡水墙；

2.根据权利要求1所述的明渠暗流取水水渠，其特征在于，所述第一预设深度大于等于3米。

3.根据权利要求1所述的明渠暗流取水水渠，其特征在于，所述第二预设深度大于等于5米。

4.根据权利要求1所述的明渠暗流取水水渠，其特征在于，所述漂浮装置包括漂浮组件和固定装置，所述固定装置用于将所述漂浮组件固定于所述明渠本体内的水面上方，所述漂浮组件用于随着潮水在水面上下浮动。

5.根据权利要求4所述的明渠暗流取水水渠，其特征在于，所述固定装置包括周边固定组件，所述周边固定组件包括锚链和锚钉，所述锚钉固定于所述明渠本体的边坡上，所述锚链一端连接所述漂浮组件，另一端连接所述锚钉。

6.根据权利要求4所述的明渠暗流取水水渠，其特征在于，所述固定装置包括内部固定组件，所述内部固定组件包括锚绳和锚块，所述锚绳一端连接所述漂浮组件，另一端连接所述锚块。

7.根据权利要求6所述的明渠暗流取水水渠，其特征在于，所述内部固定组件在所述漂浮组件下方不规则分布，以使所述漂浮组件不规则排列于所述明渠本体的水面上。

8.根据权利要求1-7中任意一项所述的明渠暗流取水水渠，其特征在于，所述进水挡水墙和取水挡水墙的材质为耐腐蚀材质。

9.根据权利要求4所述的明渠暗流取水水渠，其特征在于，所述漂浮组件为漂浮遮阳网。

10.一种冷却水取水系统，其特征在于，包括权利要求1-9中任意一项所述的明渠暗流取水水渠。
