连续墙建筑基坑钻机的制作方法

本技术涉及到一种建筑机械，具体是基坑钻机。

背景技术：

1、在建筑施工中，经常要做建筑基础，这时候要进行基坑开挖。

2、例如，在建筑物周围设置连续墙。连续墙又称地下连续墙，是沿工程轴线开挖深槽（开挖的建筑基坑），后在开挖的建筑内基坑浇筑混凝土形成的地下连续钢筋混凝土结构，用于截水、防渗、承重和挡水功能。

3、现有的开挖深槽（建筑基坑）机械，存在施工效率低的问题。

技术实现思路

1、为了解决上述技术问题，本实用新型提供了一种建筑基坑钻机和连续墙建筑基坑钻机。

2、其中的建筑基坑钻机，包括机架和安装于机架的钻头部分；所述钻头部分包括至少一个滚筒，滚筒外周分布若干截割齿；以及用于为滚筒的转动提供动力的滚筒驱动装置。

3、在滚筒为任意数量下，所有的滚筒仅有一个回转中心轴线；

4、所述的机架将滚筒的两端进行旋转固定。

5、如上述的建筑基坑钻机，其中，所述的将滚筒的两端进行旋转固定，具体是，通过机架具有的机械臂将滚筒的两端进行旋转固定。

6、如上述的建筑基坑钻机，其中，所述的至少一个滚筒，具体为如下之一：

7、（1）仅有一个滚筒；

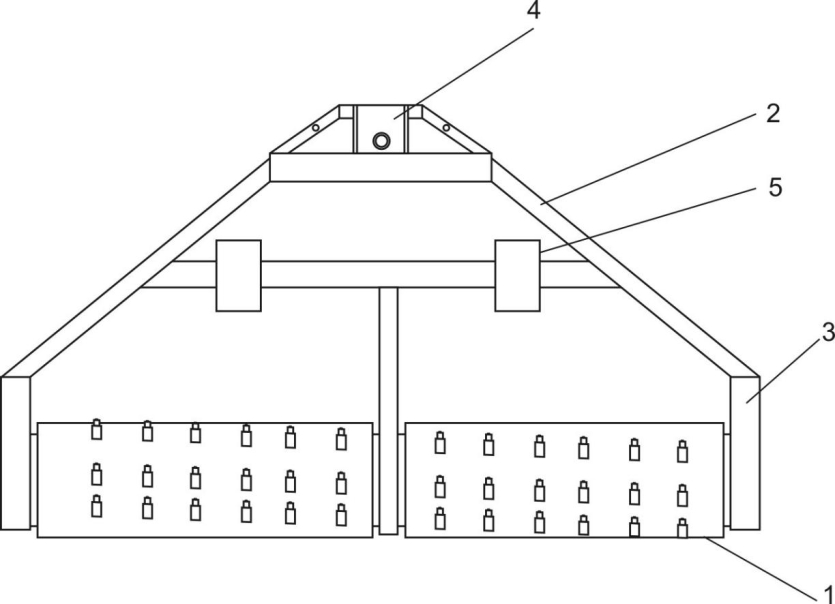

8、（2）具有2-4个滚筒，所有滚筒串接，排列成一条直线；每一个滚筒两端均具有机械臂；

9、相邻两个滚筒的相接处使用同一机械臂。

10、如上述的建筑基坑钻机，其中，所述驱动装置包括设置在滚筒的两端与机架旋转固定处的：

11、通过提供的液压动力形成旋转动力的变量马达，具体为变量插装式马达；

12、连接于变量马达并将旋转动力传递至滚筒的变速器，具体为行星减速机；变速器具有固定部分，和相对于固定部分进行旋转的旋转部分，旋转部分具有作为变速后输出动力的旋转壳体，固定部分和旋转部分同轴；其中，变速器的固定部分固定于机械臂，旋转壳体套入滚筒内腔，并与滚筒固定；

13、其中，变量马达固定安装于变速器的固定部分，变量马达的输出转子套入变速器并向所述旋转部分输出旋转动力；

14、所述变量马达通过液压油管中的液压油产生旋转动力，所述液压油管从机架上端穿入，并经过机械臂内，连接到变量马达的液压油接口。

15、如上述的建筑基坑钻机，其中，以钻入建筑基坑的起点方为上方，钻进建筑基坑的止点方为下方，以滚筒的两端为左方和右方，垂直于左方和右方的，为前方和后方；

16、所述机架设置于钻头部分上方。

17、如上述的建筑基坑钻机，其中，当所述滚筒回转时，截割齿的齿尖轨迹将形成虚拟圆，滚筒上所有所述虚拟圆连接形成虚拟圆柱；

18、所述虚拟圆的直径，与待开挖的建筑基坑的横断面宽度大致相等；

19、所述滚筒长度，至少为所述横断面宽度的1.5倍。

20、如上述的建筑基坑钻机，其中，所述机架的前方和后方设置有从机架上突出的若干导向板；导向板的表面平行于虚拟切面，所述虚拟切面与所述虚拟圆柱面相切；导向板上下两端为船形，向机架侧内卷；

21、所述机架，包括由六个平面构成的箱体；所述的机械臂为箱体左右两侧的箱壁向下延伸的箱板；所述箱体的前壁和后壁的间距，小于所述虚拟圆直径；箱体的中心线与所述回转中心轴线平行，且在上下方向重合；具有若干个导向板设置于所述箱体的前壁和后壁上。

22、如上述的建筑基坑钻机，其中，所述机架的上部为吊座，吊座固定于机架上，吊座上具有与连杆适配的吊孔，吊座用于通过连杆连接钻车，钻车配合连杆用于将钻机起吊、下降和移动。

23、本实用新型的连续墙建筑基坑钻机，包括机架和安装于机架的钻头部分；所述钻头部分包括至少一个滚筒，滚筒外周分布若干截割齿；以及用于为滚筒的转动提供动力的滚筒驱动装置。在滚筒为任意数量下，所有的滚筒仅有一个回转中心轴线；

24、在钻机钻进连续墙建筑基坑时，所述的回转中心轴线，与待开挖的连续墙建筑基坑的走向中心线平行；所述的机架将滚筒的两端进行旋转固定。当所述滚筒回转时，截割齿的齿尖轨迹将形成虚拟圆，所述虚拟圆的直径，与待开挖的连续墙建筑基坑的横断面宽度大致相等；所述滚筒长度，为所述宽度的1.5倍及以上。

25、有益的技术效果：

26、本实用新型的钻机，专利用于施工长条形建筑基坑开挖，开挖效率高，开挖成本低。

27、本实用新型的钻机，对于连续墙建筑基坑施工，施工效率高，开挖成本低。

1.建筑基坑钻机，包括机架和安装于机架的钻头部分；所述钻头部分包括至少一个滚筒，滚筒外周分布若干截割齿；以及用于为滚筒的转动提供动力的滚筒驱动装置；

2.如权利要求1所述的建筑基坑钻机，其特征在于，

3.如权利要求1所述的建筑基坑钻机，其特征在于，所述的至少一个滚筒，具体为如下之一：

4.如权利要求1所述的建筑基坑钻机，其特征在于，所述驱动装置包括设置在滚筒的两端与机架旋转固定处的：

5.如权利要求1所述的建筑基坑钻机，其特征在于，

6.如权利要求5所述的建筑基坑钻机，其特征在于，当所述滚筒回转时，截割齿的齿尖轨迹将形成虚拟圆，滚筒上所有所述虚拟圆连接形成虚拟圆柱；

7.如权利要求6所述的建筑基坑钻机，其特征在于，

8.如权利要求5所述的建筑基坑钻机，其特征在于，

9.连续墙建筑基坑钻机，

10.如权利要求9所述的连续墙建筑基坑钻机，其特征在于，当所述滚筒回转时，截割齿的齿尖轨迹将形成虚拟圆，
