一种用于边坡支护的新型装配式钢制挡土墙的制作方法

本发明涉及混凝土建筑，尤其涉及一种用于边坡支护的新型装配式钢制挡土墙。

背景技术：

1、近年来，随着我国基础设施建设的不断推进，边坡支护工程已经成为基础设施建设中不可或缺的一部分。挡土墙作为边坡支护工程中常见支挡结构物，在道路、水利、市政等工程领域得到了广泛的应用与发展，目前工程常用的挡土墙结构形式，有重力式、悬臂式、扶壁式、锚定式、桩板式等类型，其相关理论与设计方法都比较成熟和完善，并有相应的设计规范可查阅。然而传统的现浇式挡土结构也暴露出了许多问题，如：施工质量控制性不高、施工速度较慢、施工材料浪费较大、现场施工粉尘污染较大等。

2、《关于大力发展装配式建筑的指导意见》号召全国大力发展装配式建筑。《关于实施绿色公路建设的指导意见》要求全面实施标准化施工，建立标准化施工长效机制，鼓励工程构件生产工厂化与现场施工装配化，及时制定绿色公路标准规范，因此传统的现浇挡土墙已经无法满足国家发展绿色建筑的需求。

3、装配式混凝土挡墙因具有构件生产效率高、施工机械程度高，工人工作强度低、成品质量好、“双碳”符合性强等优点，其符合我国建筑向规范化设计、工厂化制造、装配化施工、标准化验收方向发展的趋势。但是，现有技术的装配式挡土墙往往是简单得将整体式挡墙优化为分段预制，装配化程度不高，存在质量低、施工速度慢的问题。

4、因此，需要针对性开发新型的装配式挡土墙结构，克服上述问题。

技术实现思路

1、发明目的：针对现有技术的不足与缺陷，本发明提供一种用于边坡支护的新型装配式钢制挡土墙，可以随意拆卸，循环利用，降低施工难度；提高了施工效率，降低了成本，减少污染。

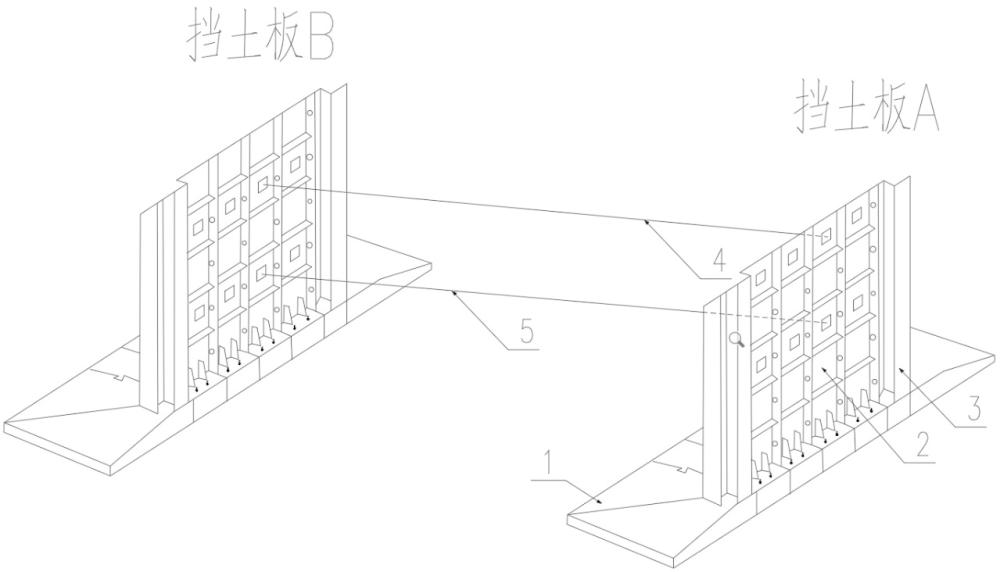

2、技术方案：本发明的一种用于边坡支护的新型装配式钢制挡土墙，其特征在于：包括挡土板a与挡土板b，挡土板b的高度比挡土板a的高度低1.8m-2.2m，挡土板a与挡土板b均设有基础底板与h型钢柱；所述基础底板拼接后沿边坡的长度方向分段布置，挡土板的主支撑为多根并排设置的h型钢柱，h型钢柱固定在基础底板上，h型钢柱上的腹板作为挡土墙墙身，相邻的h型钢柱的翼缘板通过高强螺栓固定；一端穿过所述挡土板a的h型钢柱上的腹板的锚杆，另一端与挡土墙b的锚杆通过张紧件连接，挡土板a与挡土板b之间采用回填土分层夯实，直至地面。

3、优选的，所述的基础底板一侧设有混凝土榫头与预留孔，基础底板另一侧设有混凝土榫槽，基础底板上表面设有抗剪槽，抗剪槽周围设置有预埋螺栓；连接时，通过一个基础底板的混凝土榫头与另一个基础底板的混凝土榫槽咬合，将预留钢筋插入对应的预留孔内，使两个相邻的基础底板对应拼接，形成挡土墙基础。

4、优选的，所述的h型钢柱包括腹板以及连接在腹板两侧的翼缘板，腹板与翼缘板之间设置有多个横向加劲肋，横向加劲肋等距由上至下分布；所述腹板与翼缘板底部连接固定板，固定板与腹板连接处设置有柱脚加劲板，固定板下方连接有抗剪键一，抗剪键一插入基础底板上表面的抗剪槽内，h型钢柱通过预埋螺栓与基础底板连接，同时采用高强螺栓将相邻h型钢柱的翼缘板连接，形成挡土墙墙身。

5、优选的，还包括十字型钢柱，挡土板两端通过十字型钢柱进行固定，十字型钢柱固定在基础底板上，十字型钢柱包括十字形板以及连接在十字形板各端面的连接板，十字型钢柱底部连接固定板，固定板底部连接抗剪键二，抗剪键二插入基础底板上表面的抗剪槽内，通过预埋螺栓与基础底板连接。

6、优选的，所述的锚杆包括垫板、螺母与锚杆体，锚杆穿过h型钢柱的预留孔，锚杆体顶部连接垫板并通过螺母进行固定，锚杆体另一端与张紧件连接。

7、优选的，所述的挡土板a的锚杆体、挡土板b的锚杆体、张紧件组成拉杆组件，张紧件连接挡土板a的锚杆体、挡土板b的锚杆体，连接后通过张紧件调节两个锚杆体之间的距离。

8、优选的，所述的挡土板a与挡土板b之间设有多道拉杆组件，再将挡土板a与挡土板b之间用回填土分层夯实，直至地面；此时挡土板a、挡土板b和回填土组成的整体就形成了一种新型装配式钢制挡土墙。

9、优选的，所述的锚杆体与张紧件外部设置有防护层。

10、优选的，所述的h型钢柱、十字型钢柱通过高强螺栓固定在基础底板上。

11、优选的，所述的挡土板b的高度比挡土板a的高度低2m。

12、有益效果：与现有技术相比，本发明具有以下显著优点：本发明可以随意拆卸，循环利用，降低施工难度；提高了施工效率，降低了成本，减少污染。本发明的挡土墙可根据现场需要来进行拆卸而随之移动，施工方便快速、安全稳定可靠、降低了投资成本。

1.一种用于边坡支护的新型装配式钢制挡土墙，其特征在于：包括挡土板a与挡土板b，挡土板b的高度比挡土板a的高度低1.8m-2.2m，挡土板a与挡土板b均设有基础底板（1）与h型钢柱（2）；所述基础底板（1）拼接后沿边坡的长度方向分段布置，挡土板的主支撑为多根并排设置的h型钢柱（2），h型钢柱（2）固定在基础底板（1）上，h型钢柱（2）上的腹板作为挡土墙墙身，相邻的h型钢柱（2）的翼缘板通过高强螺栓固定；一端穿过所述挡土板a的h型钢柱（2）上的腹板的锚杆（4），另一端与挡土墙b的锚杆（4）通过张紧件（44）连接，挡土板a与挡土板b之间采用回填土分层夯实，直至地面。

2.根据权利要求1所述的用于边坡支护的新型装配式钢制挡土墙，其特征在于：所述的基础底板（1）一侧设有混凝土榫头（11）与预留孔（13），基础底板（1）另一侧设有混凝土榫槽（12），基础底板（1）上表面设有抗剪槽（15），抗剪槽（15）周围设置有预埋螺栓（16）；连接时，通过一个基础底板（1）的混凝土榫头（11）与另一个基础底板（1）的混凝土榫槽（12）咬合，将预留钢筋（14）插入对应的预留孔（13）内，使两个相邻的基础底板（1）对应拼接，形成挡土墙基础。

3.根据权利要求1所述的用于边坡支护的新型装配式钢制挡土墙，其特征在于：所述的h型钢柱（2）包括腹板以及连接在腹板两侧的翼缘板，腹板与翼缘板之间设置有多个横向加劲肋（23），横向加劲肋（23）等距由上至下分布；所述腹板与翼缘板底部连接固定板，固定板与腹板连接处设置有柱脚加劲板（22），固定板下方连接有抗剪键一（21），抗剪键一（21）插入基础底板（1）上表面的抗剪槽（15）内，h型钢柱（2）通过预埋螺栓（16）与基础底板（1）连接，同时采用高强螺栓将相邻h型钢柱（2）的翼缘板连接，形成挡土墙墙身。

4.根据权利要求1所述的用于边坡支护的新型装配式钢制挡土墙，其特征在于：还包括十字型钢柱（3），挡土板两端通过十字型钢柱（3）进行固定，十字型钢柱（3）固定在基础底板（1）上，十字型钢柱（3）包括十字形板以及连接在十字形板各端面的连接板，十字型钢柱（3）底部连接固定板，固定板底部连接抗剪键二（31），抗剪键二（31）插入基础底板（1）上表面的抗剪槽（15）内，通过预埋螺栓（16）与基础底板（1）连接。

5.根据权利要求1所述的用于边坡支护的新型装配式钢制挡土墙，其特征在于：所述的锚杆（4）包括垫板（41）、螺母（42）与锚杆体（43），锚杆（4）穿过h型钢柱（2）的预留孔，锚杆体（43）顶部连接垫板（41）并通过螺母（42）进行固定，锚杆体（43）另一端与张紧件（44）连接。

6.根据权利要求5所述的用于边坡支护的新型装配式钢制挡土墙，其特征在于：所述的挡土板a的锚杆体（43）、挡土板b的锚杆体（43）、张紧件（44）组成拉杆组件（5），张紧件（44）连接挡土板a的锚杆体（43）、挡土板b的锚杆体（43），连接后通过张紧件（44）调节两个锚杆体（43）之间的距离。

7.根据权利要求5所述的用于边坡支护的新型装配式钢制挡土墙，其特征在于：所述的挡土板a与挡土板b之间设有多道拉杆组件（5），再将挡土板a与挡土板b之间用回填土分层夯实，直至地面；此时挡土板a、挡土板b和回填土组成的整体就形成了一种新型装配式钢制挡土墙。

8.根据权利要求6所述的用于边坡支护的新型装配式钢制挡土墙，其特征在于：所述的锚杆体（43）与张紧件（44）外部设置有防护层。

9.根据权利要求1所述的用于边坡支护的新型装配式钢制挡土墙，其特征在于：所述的h型钢柱（2）、十字型钢柱（3）通过高强螺栓固定在基础底板（1）上。

10.根据权利要求1所述的用于边坡支护的新型装配式钢制挡土墙，其特征在于：所述的挡土板b的高度比挡土板a的高度低2m。
