电子烟充电盒烟杆识别电路及电子烟充电设备的制作方法

本公开涉及电子烟充电设备的，特别是涉及一种电子烟充电盒烟杆识别电路及电子烟充电设备。

背景技术：

1、在电子烟技术领域，充电盒与烟杆的配合使用为用户提供了便捷的充电体验。其中，准确识别烟杆是否插入充电盒对于充电功能的正常实现至关重要。传统充电盒烟杆在仓识别电路主要依赖电压下拉的方式。其工作原理是，当烟杆插入充电盒时，会使电路中特定节点的电压发生下拉变化，系统通过检测该节点的电压变化来判断烟杆是否插入。

2、然而，由于电压变化可能受到多种因素的干扰，例如电路中的噪声、接触不良以及外部环境中的电磁干扰等，容易导致依据电压下拉方式识别烟杆插入状态的稳定性不足，并可能出现误判情况：一是烟杆实际已插入充电盒，但系统未能准确识别，未开启相应的充电功能；二是烟杆已离开充电盒，系统却仍判定其在仓，持续进行充电操作。这不仅会造成能源浪费，还会导致电路元件的不必要损耗，进而缩短充电盒和烟杆的使用寿命。

技术实现思路

1、本公开的目的是克服现有技术中的不足之处，提供一种提高烟杆识别准确率并且降低电子烟充电盒功耗的电子烟充电盒烟杆识别电路及电子烟充电设备。

2、本公开的目的是通过以下技术方案来实现的：

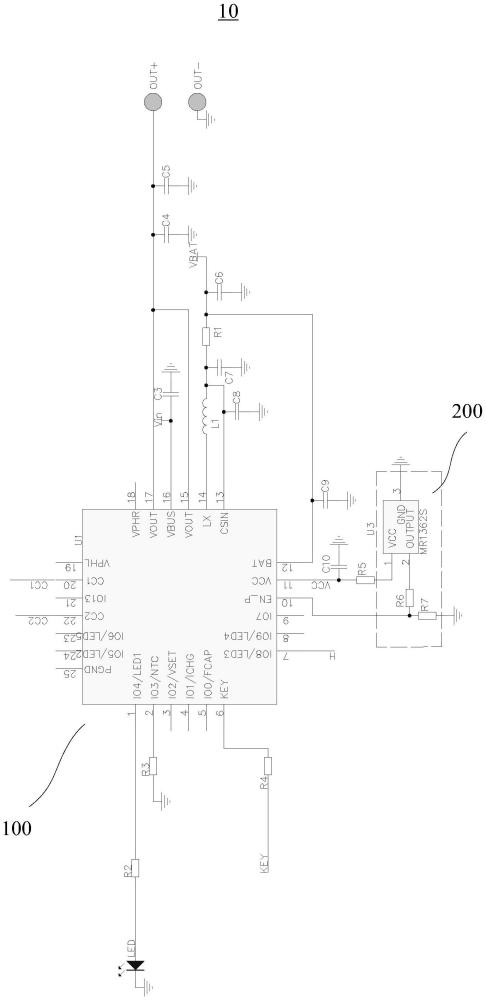

3、一种电子烟充电盒烟杆识别电路，包括主控模块及感应开关模块，所述主控模块包括第一滤波电容及主控芯片，所述第一滤波电容的第一端分别与所述主控芯片的电源输入端及外部电源供电端连接，所述第一滤波电容的第二端接地；所述感应开关模块包括磁感开关件及第一限流电阻，所述第一限流电阻的第一端用于与外部电源供电端连接，所述第一限流电阻的第二端与所述磁感开关件的电源输入端连接，所述磁感开关件的信号输出端与所述主控芯片的使能控制端连接。

4、在其中一个实施例中，所述感应开关模块还包括第一分压电阻，所述第一分压电阻的第一端与所述磁感开关件的信号输出端连接，所述第一分压电阻的第二端与所述主控芯片的使能控制端连接。

5、在其中一个实施例中，所述感应开关模块还包括第二分压电阻，所述第二分压电阻的第一端分别与所述主控芯片的使能控制端及所述第一分压电阻的第二端连接，所述第二分压电阻的第二端接地。

6、在其中一个实施例中，所述主控模块还包括升压电感及第二限流电阻，所述第二限流电阻的第一端用于与电池供电端连接，所述第二限流电阻的第二端与所述升压电感的第一端连接，所述升压电感的第二端与所述主控芯片的电压开关控制端连接。

7、在其中一个实施例中，所述主控模块还包括第二滤波电容，所述第二滤波电容的第一端与所述第二限流电阻的第一端连接，所述第二滤波电容的第二端接地。

8、在其中一个实施例中，所述主控模块还包括第三滤波电容，所述第三滤波电容的第一端与所述主控芯片的输出端连接，所述第三滤波电容的第一端还用于与烟杆充电端连接，所述第三滤波电容的第二端接地。

9、在其中一个实施例中，所述电子烟充电盒烟杆识别电路还包括电池管理模块，所述电池管理模块包括齐纳二极管及电源管理芯片，所述齐纳二极管的负极用于与电池供电端连接，所述齐纳二极管的正极接地，所述电源管理芯片的电源输入端与所述齐纳二极管的负极连接，所述电源管理芯片的状态信号端与所述主控芯片的电池状态信号端连接。

10、在其中一个实施例中，所述电池管理模块还包括第三限流电阻，所述第三限流电阻的第一端与所述电源管理芯片的状态信号端连接，所述第三限流电阻的第二端与所述主控芯片的电池状态信号端连接。

11、在其中一个实施例中，所述磁感开关件的型号为mr1362s。

12、本申请还提供一种电子烟充电设备，包括上述任一实施例所述的电子烟充电盒烟杆识别电路。

13、与现有技术相比，本公开至少具有以下优点：

14、上述的电子烟充电盒烟杆识别电路采用磁感开关件，通过感应电子烟底部磁铁的磁场变化来识别烟杆插入状态；由于磁场信号相对稳定，不易受外界干扰，因此提高了烟杆在仓和离仓识别的准确性，减少了误判的发生。并且，由于电子烟充电盒烟杆识别电路能够准确判断烟杆的插入和拔出状态，主控芯片可以在烟杆离仓时及时关闭充电功能，避免了不必要的充电操作，从而减少了能源浪费，降低充电盒的功耗，进而延长充电盒的使用时间。

1.一种电子烟充电盒烟杆识别电路，其特征在于，包括：

2.根据权利要求1所述的电子烟充电盒烟杆识别电路，其特征在于，所述感应开关模块还包括第一分压电阻，所述第一分压电阻的第一端与所述磁感开关件的信号输出端连接，所述第一分压电阻的第二端与所述主控芯片的使能控制端连接。

3.根据权利要求2所述的电子烟充电盒烟杆识别电路，其特征在于，所述感应开关模块还包括第二分压电阻，所述第二分压电阻的第一端分别与所述主控芯片的使能控制端及所述第一分压电阻的第二端连接，所述第二分压电阻的第二端接地。

4.根据权利要求1所述的电子烟充电盒烟杆识别电路，其特征在于，所述主控模块还包括升压电感及第二限流电阻，所述第二限流电阻的第一端用于与电池供电端连接，所述第二限流电阻的第二端与所述升压电感的第一端连接，所述升压电感的第二端与所述主控芯片的电压开关控制端连接。

5.根据权利要求4所述的电子烟充电盒烟杆识别电路，其特征在于，所述主控模块还包括第二滤波电容，所述第二滤波电容的第一端与所述第二限流电阻的第一端连接，所述第二滤波电容的第二端接地。

6.根据权利要求1所述的电子烟充电盒烟杆识别电路，其特征在于，所述主控模块还包括第三滤波电容，所述第三滤波电容的第一端与所述主控芯片的输出端连接，所述第三滤波电容的第一端还用于与烟杆充电端连接，所述第三滤波电容的第二端接地。

7.根据权利要求1所述的电子烟充电盒烟杆识别电路，其特征在于，所述电子烟充电盒烟杆识别电路还包括电池管理模块，所述电池管理模块包括齐纳二极管及电源管理芯片，所述齐纳二极管的负极用于与电池供电端连接，所述齐纳二极管的正极接地，所述电源管理芯片的电源输入端与所述齐纳二极管的负极连接，所述电源管理芯片的状态信号端与所述主控芯片的电池状态信号端连接。

8.根据权利要求7所述的电子烟充电盒烟杆识别电路，其特征在于，所述电池管理模块还包括第三限流电阻，所述第三限流电阻的第一端与所述电源管理芯片的状态信号端连接，所述第三限流电阻的第二端与所述主控芯片的电池状态信号端连接。

9.根据权利要求1所述的电子烟充电盒烟杆识别电路，其特征在于，所述磁感开关件的型号为mr1362s。

10.一种电子烟充电设备，其特征在于，包括上述权利要求1至9任一项所述的电子烟充电盒烟杆识别电路。
