一种立式闪蒸筒和水冷机组的制作方法

本技术涉及闪蒸筒的，特别涉及一种立式闪蒸筒和水冷机组。

背景技术：

1、传统的水冷机组的闪蒸筒采用卧式，整个长度及直径较大，使得闪蒸筒占地面积较大，进而使得闪蒸筒在整个水冷机组上的布置需要占用较大位置，从而导致水冷机组占地面积大，成本较高。

2、因此，如何减小水冷机组的闪蒸筒占用的地面的体积，是本领域技术人员亟待解决的技术问题。

技术实现思路

1、有鉴于此，本实用新型提供了一种立式闪蒸筒，该立式闪蒸筒在高度方向上进行空间布局，从而减小水冷机组的闪蒸筒占用的地面的体积。此外，本实施例还提供了一种具有上述立式闪蒸筒的水冷机组。

2、为实现上述目的，本实用新型提供如下技术方案：

3、一种立式闪蒸筒，包括：壳体，所述壳体包括沿第一方向布置的上腔室和下腔室，所述下腔室包括沿第二方向布置的第一腔室和第二腔室，所述上腔室包括沿所述第二方向布置的第三腔室和第四腔室，所述第一方向和所述第二方向相交；

4、所述第一腔室和所述第二腔室连通，所述第一腔室与所述第三腔室连通，所述第三腔室通过所述第二腔室与所述第四腔室连通；

5、气液两相冷媒进口、液态冷媒出口和气态冷媒出口，所述气液两相冷媒进口与所述第一腔室连通，所述液态冷媒出口与所述第二腔室连通，所述气态冷媒出口与所述第四腔室连通。

6、优选地，上述的立式闪蒸筒中，所述壳体内通过第一竖板分割为所述第一腔室和所述第二腔室；

7、且所述第一竖板与所述壳体之间具有连通所述第一腔室和所述第二腔室的缝隙。

8、优选地，上述的立式闪蒸筒中，所述第一腔室与所述第二腔室沿所述第一方向的高度相同，且所述第一腔室的容积小于所述第二腔室的容积。

9、优选地，上述的立式闪蒸筒中，所述壳体内通过多孔挡板分割为所述上腔室和所述下腔室；

10、且所述第一腔室和所述第三腔室通过所述多孔挡板连通；所述第三腔室和所述第四腔室通过所述多孔挡板与所述第二腔室连通。

11、优选地，上述的立式闪蒸筒中，所述壳体内通过第二竖板分割为相互独立的所述第三腔室和所述第四腔室。

12、优选地，上述的立式闪蒸筒中，所述第二竖板和所述第一竖板错位布置，且所述第二竖板靠近所述气态冷媒出口设置。

13、优选地，上述的立式闪蒸筒中，所述壳体为圆柱筒体结构，且所述上腔室的容积小于所述下腔室的容积。

14、优选地，上述的立式闪蒸筒中，所述液态冷媒出口和所述气态冷媒出口沿所述第一方向相对布置。

15、一种水冷机组，其包括闪蒸筒，所述闪蒸筒为上述任一项所述的立式闪蒸筒。

16、优选地，上述的水冷机组中，还包括压缩机、冷凝器和蒸发器；所述压缩机的补气口与所述立式闪蒸筒的气态冷媒出口连通，所述压缩机的排气口与所述冷凝器的进口连通，所述压缩机的吸气口与所述蒸发器的出口连通；

17、所述立式闪蒸筒的气液两相冷媒进口与所述冷凝器的出口连通，所述立式闪蒸筒的液态冷媒出口与所述蒸发器的进口连通。

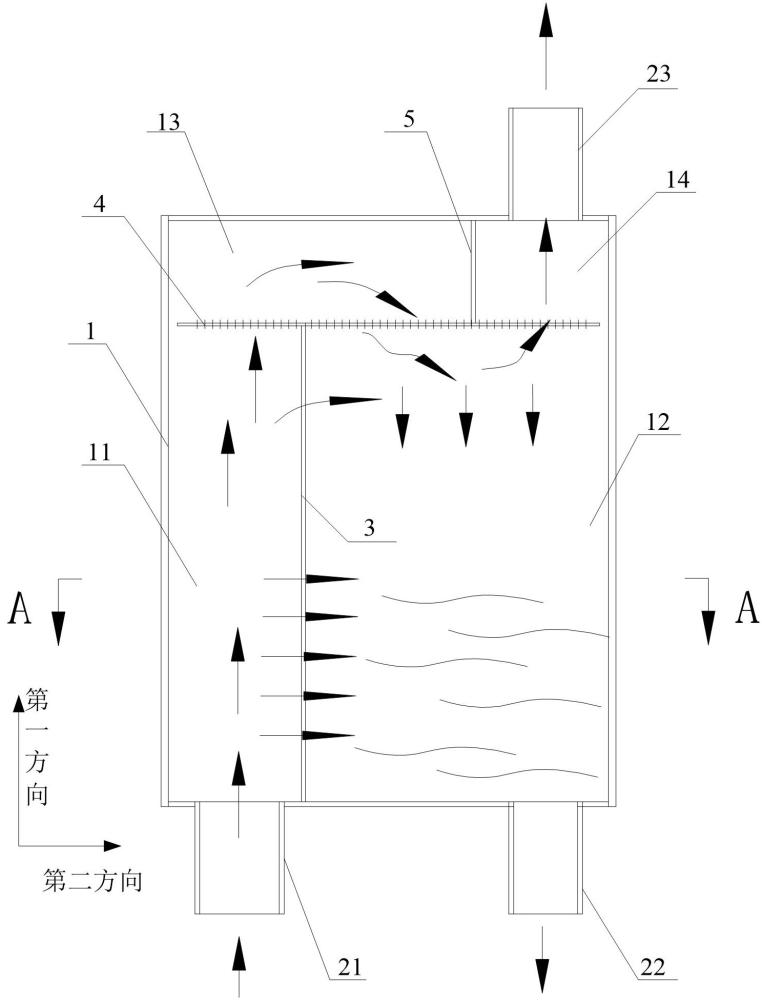

18、本实用新型实施例中公开了一种立式闪蒸筒，立式闪蒸筒工作时：气液两相冷媒通过气液两相冷媒进口进入第一腔室，并在第一腔室内发生分离，其中，液态冷媒进入第二腔室，气态冷媒则进入第三腔室，在第三腔室内流动过程中，进入第二腔室的顶部，在第二腔室内流动过程中进入第四腔室内，并通过气态冷媒出口排出。

19、本实施例的立式闪蒸筒为立式结构，使得气液两相冷媒在立式闪蒸筒内沿高度方向流动，在进入上腔室后，在第三腔室、第二腔室和第四腔室内在上下往复流动，从而可延长气态冷媒的流动路径，保证气液两相冷媒的分离效果。

1.一种立式闪蒸筒，其特征在于，包括：

2.根据权利要求1所述的立式闪蒸筒，其特征在于，所述壳体（1）内通过第一竖板（3）分割为所述第一腔室（11）和所述第二腔室（12）；

3.根据权利要求2所述的立式闪蒸筒，其特征在于，所述第一腔室（11）与所述第二腔室（12）沿所述第一方向的高度相同，且所述第一腔室（11）的容积小于所述第二腔室（12）的容积。

4.根据权利要求1至3任一项所述的立式闪蒸筒，其特征在于，所述壳体（1）内通过多孔挡板（4）分割为所述上腔室和所述下腔室；

5.根据权利要求2或3所述的立式闪蒸筒，其特征在于，所述壳体（1）内通过第二竖板（5）分割为相互独立的所述第三腔室（13）和所述第四腔室（14）。

6.根据权利要求5所述的立式闪蒸筒，其特征在于，所述第二竖板（5）和所述第一竖板（3）错位布置，且所述第二竖板（5）靠近所述气态冷媒出口（23）设置。

7.根据权利要求1至3任一项所述的立式闪蒸筒，其特征在于，所述壳体（1）为圆柱筒体结构，且所述上腔室的容积小于所述下腔室的容积。

8.根据权利要求1至3任一项所述的立式闪蒸筒，其特征在于，所述液态冷媒出口（22）和所述气态冷媒出口（23）沿所述第一方向相对布置。

9.一种水冷机组，其特征在于，包括闪蒸筒，所述闪蒸筒为如权利要求1至8任一项所述的立式闪蒸筒（100）。

10.根据权利要求9所述的水冷机组，其特征在于，还包括压缩机（200）、冷凝器（300）和蒸发器（400）；
