本发明涉及支路哨兵，具体是具备多杆组合结构的支路哨兵预警系统。

背景技术：

1、支路哨兵是一套道路让行安全智能警示系统，专门部署在无信号灯、视线差的平交路口、急弯陡坡等事故高发路段，用于解决视觉盲区引发的交通事故风险。支路哨兵的摄像头高度需要根据不同路况灵活调节，核心是保障视野无遮挡、检测预警效果达标。

2、目前，已有部分现有技术涉及交通路口智能疏导及视频监控装置的调节结构。例如，中国专利cn209879737u（一种交通路口智能疏导装置）公开了一种装置，其移动框架上端设置有螺纹杆，螺纹杆顶部设置有太阳能板，摄像头通过安装板设置于螺纹杆外侧，安装板通过上下两个固定螺母实现在螺纹杆上的位置固定。然而，该方案存在以下不足：摄像头高度调节通过松开固定螺母并沿螺纹杆滑动安装板来实现，调节完毕后需重新拧紧固定螺母，操作繁琐；太阳能板固定于螺纹杆顶端，其位置和方向无法调节，摄像头在升降过程中移动空间受太阳能板限制，且太阳能板本身易对摄像头的视野和光线造成遮挡，影响监控效果。

3、又如，中国专利cn214425552u（一种可调节式视频监控装置）公开了一种视频监控装置，其支撑杆顶端固定连接有防护板，防护板上表面设置有太阳能电池板，摄像头通过电动推杆和齿轮传动机构实现上下及水平方向的视角调节。该方案虽实现了摄像头角度的电动调节，但仍存在不足：太阳能电池板固定安装于支撑杆顶端，位置和方向不可调节，无法根据光照条件优化采光效率；摄像头始终位于太阳能电池板下方，调节过程中无法避开太阳能板的遮挡；此外，该方案仅涉及摄像头本身的角度调节，未涉及摄像头安装高度的调节，对于道路路口等场景中不同车流高度和视野需求适应性不足。

4、综上所述，现有技术中交通路口预警或监控装置的摄像头高度或角度调节，与太阳能板的位置调节相互独立且存在空间干涉问题：太阳能板固定设置于设备顶端，摄像头调节时需人工避让，且调节后需分别对摄像头和太阳能板进行多次手动锁紧操作，步骤繁琐、效率低下，尤其在高空作业场景中操作不便。此外，太阳能板的方向无法根据日照方向灵活调整，影响光电转换效率。

5、针对上述不足，本技术提供了一种具备多杆组合结构的支路哨兵预警系统，通过设置调节机构，摄像头高度调节与太阳能板位置及方向调节集成于同一操作体系中，且在对摄像头高度完成调节锁定的同时，通过两级联动传动结构自动完成对太阳能板水平位置和方向的双重锁定，无需分别进行多次手动锁紧操作，简化了现场调试流程，同时避免了太阳能板对摄像头的视野遮挡。

技术实现思路

1、本发明的目的在于：为了达到方便对摄像头的高度进行调节的目的，提供具备多杆组合结构的支路哨兵预警系统。

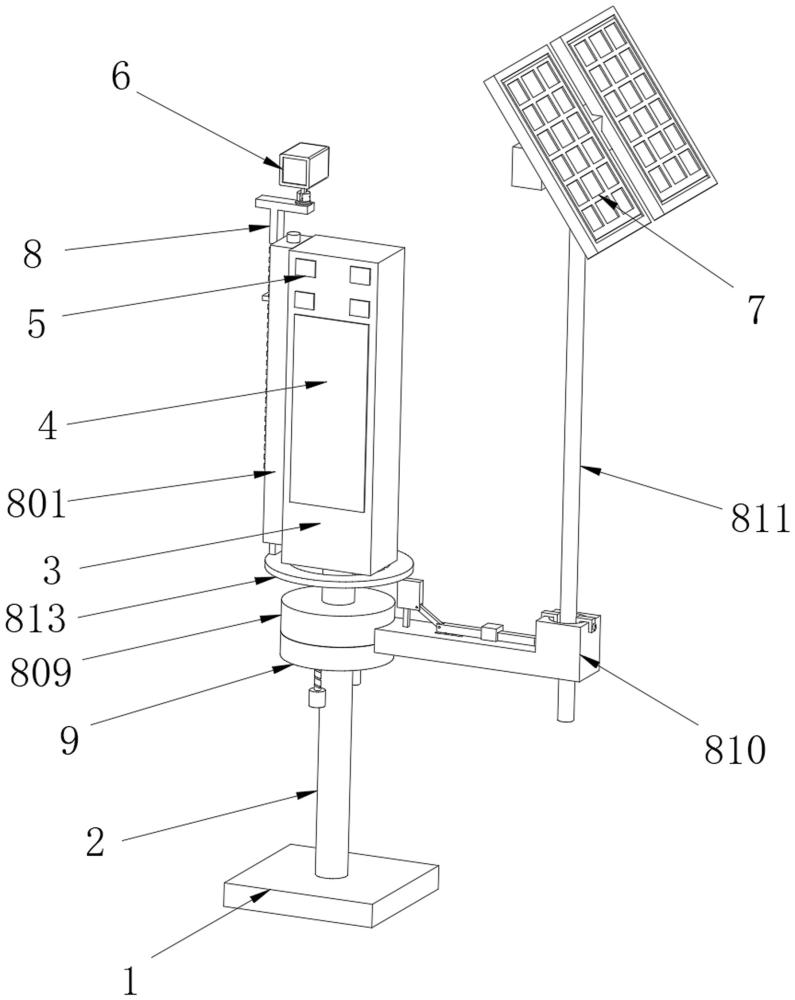

2、为实现上述目的，本发明提供如下技术方案：具备多杆组合结构的支路哨兵预警系统，包括底座、摄像头和太阳能板，所述底座的顶端固定连接有支撑柱，所述支撑柱的顶端固定连接有机体，所述机体的外壁安装有显示屏和红蓝爆闪灯，所述摄像头和所述太阳能板通过调节机构安装于所述机体上，所述调节机构包括有安装座，所述安装座固定连接于所述机体的一侧，所述安装座的顶端转动连接有第一转动块，所述第一转动块的底端固定连接有第一螺纹杆，所述安装座的内部滑动连接有位移架，所述第一螺纹杆贯穿于所述位移架，所述安装座的内部位于所述位移架的外壁转动连接有转动柱，所述安装座的内部位于所述转动柱的外壁滑动连接有固定架，所述固定架延伸出所述安装座，所述固定架的内壁滑动连接有调节杆，所述摄像头安装于所述调节杆的顶端，所述调节杆的外壁开设有固定槽，所述支撑柱的外壁转动连接有转动盘，所述转动盘的外壁安装有连接板，所述连接板上安装有安装杆，所述安装杆的顶端安装有太阳能板，所述连接板通过安装机构安装于所述转动盘上。

3、作为本发明再进一步的方案：所述调节机构还包括有连接盘，所述连接盘固定连接于所述安装杆的外壁，所述机体的下方设置有位移环，所述位移环与所述支撑柱滑动连接，所述位移环的底端固定连接有竖杆，所述支撑柱的内部位于所述竖杆的下方滑动连接有卡块，所述卡块延伸至所述支撑柱的外壁，所述卡块与所述支撑柱之间连接有第一弹簧，所述连接板的外壁上下滑动连接有位移板，所述位移板的外壁转动连接有连杆，所述连杆的一端转动连接有定位块，所述定位块与所述连接板滑动连接。

4、作为本发明再进一步的方案：所述安装机构包括有活动板，所述活动板设置于所述转动盘的下方，所述转动盘的底端一侧固定连接有限位杆，所述转动盘的底端另一侧转动连接有第二螺纹杆，所述第二螺纹杆的底端固定连接有第二转动块，所述限位杆和所述第二螺纹杆贯穿于所述活动板，所述转动盘和所述活动板的外壁开设有连接槽，所述连接槽的内壁固定连接有插块，所述插块的外壁对称开设有横槽，所述连接板的外壁开设有插槽。

5、作为本发明再进一步的方案：所述安装机构还包括有l形板，所述l形板固定连接于所述定位块的外壁，所述l形板与所述连接板之间连接有第二弹簧，所述l形板贯穿于所述插槽，所述l形板的外壁开设有活动槽，所述活动槽的内壁对称固定连接有横板，所述连接板的顶端开设有圆槽，所述圆槽的顶端对称设置有定位架，所述定位架的外壁开设有通孔，所述连接板的外壁开设有与所述通孔对应的螺纹孔，所述螺纹孔的内壁螺纹连接有螺栓。

6、作为本发明再进一步的方案：所述调节杆的外壁与所述固定架的内壁相贴合，所述固定架的外壁与所述固定槽的内壁相贴合。

7、作为本发明再进一步的方案：所述位移架的顶端开设有第一连接孔，所述第一连接孔的内壁设置有与所述第一螺纹杆相匹配的螺纹。

8、作为本发明再进一步的方案：所述位移架和所述固定架的外壁开设有齿槽，所述转动柱的外壁设置有轮齿，所述轮齿与所述齿槽相啮合。

9、作为本发明再进一步的方案：所述转动盘的内壁开设有第一卡槽，所述卡块的一端与所述第一卡槽相卡合。

10、作为本发明再进一步的方案：所述连接板的顶端固定连接有方形杆，所述位移板的底端开设有方形槽，所述方形杆的外壁与所述方形槽的内壁相贴合，所述连接板的顶端固定连接有限位架，所述定位块滑动连接于所述限位架的内壁，所述连接盘的外壁开设有第二卡槽，所述定位块的一端与所述第二卡槽相卡合。

11、作为本发明再进一步的方案：所述连接槽的内壁与所述连接板的外壁相贴合，所述插槽的内壁与所述插块的外壁相贴合，所述横槽的内壁与所述横板的外壁相贴合，所述活动板的外壁开设有限位孔和第二连接孔，所述限位孔的内壁与所述限位杆的外壁相贴合，所述第二连接孔的内壁设置有与所述第二螺纹杆相匹配的螺纹。

12、与现有技术相比，本发明的有益效果是：

13、1、操作效率显著提升，简化现场调试流程。本发明通过设置调节机构，将调节杆插入固定架滑动即可调节摄像头高度，转动第一转动块即通过螺纹杆驱动位移架下移，联动固定架卡入固定槽完成摄像头锁定，同时在锁定过程中通过位移架推动位移环，进而带动卡块锁定转动盘、定位块锁定连接盘，实现摄像头高度调节、太阳能板水平位置及方向的三项操作一键联动完成，无需分别进行多次手动锁紧，大幅缩短现场安装调试时间。

14、2、太阳能板灵活可调，有效避免遮挡且优化采光效率。本发明通过转动盘带动连接板及安装杆水平转动，可调节太阳能板在支撑柱周向的位置，通过安装杆自身的转动可独立调节太阳能板的俯仰或朝向角度，双重调节自由度使太阳能板能够灵活避让摄像头的升降路径和视野范围，避免遮挡问题；同时可根据日照方向调整至最佳采光角度，提高光电转换效率，保障设备全天候稳定供电。

15、3、联动锁定结构可靠，适应户外长期使用。本发明的联动锁定通过卡块与转动盘第一卡槽的卡合、定位块与连接盘第二卡槽的卡合实现，全机械式传动，无需电磁吸盘、电机等电控元件参与，在日晒雨淋、高温高湿的道路户外环境中无电气故障和锈蚀卡滞风险，锁定后结构稳固，长期使用可靠性高。
