一种灌装后的药瓶检测筛选装置的制作方法

本技术涉及制药设备，特别涉及一种灌装后的药瓶检测筛选装置。

背景技术：

1、在制药生产过程中，药瓶的装片和盖盖是关键的工序环节，直接影响药品的包装质量和后续使用安全性。目前，在药瓶包装生产线中，每个药瓶的药片装填数量均有固定标准，但实际生产时会因装填机构故障、供料不及时等原因出现空瓶或半瓶药瓶的情况。针对此类不合格品，现有生产线缺乏有效的自动剔除装置，通常采用人工抽检的方式进行排查。然而，人工抽检存在明显缺陷：一方面，抽检效率低下，难以适应高速生产线的检测需求；另一方面，人工判断易受疲劳、主观因素影响，无法保证对空瓶及半瓶药瓶的精准识别，导致部分不合格品流入后续工序，影响产品质量。

2、同时，在药瓶的瓶盖封装工序中，由于瓶盖输送姿态偏差、封装机构压力不稳定等因素，容易出现瓶盖盖歪、未盖紧等封装不合格问题。现有生产模式下，对瓶盖封装质量的检测同样依赖人工观察，不仅检测精度低，且无法实现对每一瓶药品的全检，进一步增加了不合格产品出厂的风险，给企业带来质量管控压力和潜在的市场信誉损失。

技术实现思路

1、本实用新型的主要目的在于提供一种灌装后的药瓶检测筛选装置，实现对不同类型不合格药瓶的针对性剔除，替代传统人工抽检，大幅提升检测效率和精准度，有效避免不合格品流入后续工序；实现瓶盖封装质量的全检，保证纵封、横封部位密封质量；操作便捷、维护成本低，具有较强的实用性和推广价值。

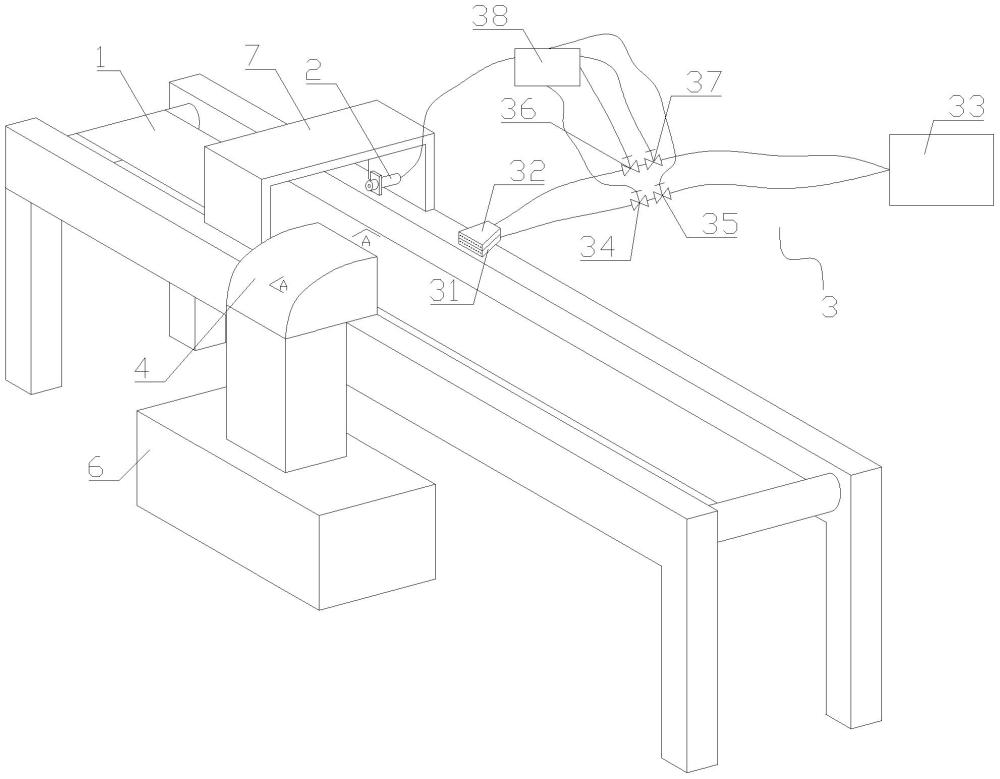

2、为实现上述目的，本实用新型采取的技术方案为：一种灌装后的药瓶检测筛选装置，其包括输送皮带，所述输送皮带用于输送依次完成药片装填和瓶盖封装的药瓶，沿着所述输送皮带的输送方向依次设置有摄像头和气力装置，在所述输送皮带的两侧分别设置有所述气力装置和收集罩；所述气力装置包括第一吹气嘴、第二吹气嘴、气源、第一电磁阀、第一调压阀、第二电磁阀和第二调压阀；所述第一吹气嘴和所述第二吹气嘴均固定在所述输送皮带的一侧，所述收集罩与所述第一吹气嘴和所述第二吹气嘴出气口相对应的一侧进行敞口设置，所述第一吹气嘴和所述第二吹气嘴的进气口分别与所述气源的出气端通过管道连通，在所述第一吹气嘴与所述气源之间的管道上依次设置有所述第一电磁阀和所述第一调压阀；在所述第二吹气嘴与所述气源之间的管道上依次设置有所述第二电磁阀和所述第二调压阀；所述摄像头的信号输出端与控制器的信号输入端通过信号连接，所述控制器的信号输出端分别与所述第一电磁阀、所述第一调压阀、所述第二电磁阀和所述第二调压阀的信号输入端通过信号连接。

3、进一步的，在所述收集罩敞口对应的内壁上固定设置有缓冲垫。

4、进一步的，在所述收集罩下方连通设置有收集箱。

5、进一步的，所述摄像头固定在所述输送皮带的一侧，在所述摄像头以及所述摄像头所对应的所述输送皮带上方罩设有门型的防干扰罩。

6、本实用新型具有如下有益效果：

7、1. 本实用新型通过设置第一吹气嘴和第二吹气嘴组成的气力装置，配合第一、第二电磁阀和第一、第二调压阀的独立控制，可根据药瓶检测需求精准调节吹气压力和时机，实现对不同类型不合格药瓶的针对性剔除，替代传统人工抽检，大幅提升检测效率和精准度，有效避免不合格品流入后续工序；

8、2. 本实用新型通过摄像头与控制器的信号联动，结合门型的防干扰罩的防干扰设计，确保摄像头能清晰拍摄药瓶瓶盖状态，控制器可快速分析判断并控制气力装置动作，实现瓶盖封装质量的全检，保证纵封、横封部位密封质量；

9、3. 本实用新型通过收集罩内壁缓冲垫和下方收集箱的设计，既避免了不合格药瓶剔除过程中的破损，又便于不合格品的集中收集和清理；

10、4. 本实用新型整体结构简洁，各部件采用标准化设计，可直接集成于现有制药生产线，无需对生产线进行大规模改造，且操作便捷、维护成本低，具有较强的实用性和推广价值。

1.一种灌装后的药瓶检测筛选装置，其包括输送皮带，所述输送皮带用于输送依次完成药片装填和瓶盖封装的药瓶，其特征在于，沿着所述输送皮带的输送方向依次设置有摄像头和气力装置，在所述输送皮带的两侧分别设置有所述气力装置和收集罩；所述气力装置包括第一吹气嘴、第二吹气嘴、气源、第一电磁阀、第一调压阀、第二电磁阀和第二调压阀；所述第一吹气嘴和所述第二吹气嘴均固定在所述输送皮带的一侧，所述收集罩与所述第一吹气嘴和所述第二吹气嘴出气口相对应的一侧进行敞口设置，所述第一吹气嘴和所述第二吹气嘴的进气口分别与所述气源的出气端通过管道连通，在所述第一吹气嘴与所述气源之间的管道上依次设置有所述第一电磁阀和所述第一调压阀；在所述第二吹气嘴与所述气源之间的管道上依次设置有所述第二电磁阀和所述第二调压阀；所述摄像头的信号输出端与控制器的信号输入端通过信号连接，所述控制器的信号输出端分别与所述第一电磁阀、所述第一调压阀、所述第二电磁阀和所述第二调压阀的信号输入端通过信号连接。

2.根据权利要求1所述的一种灌装后的药瓶检测筛选装置，其特征在于，在所述收集罩敞口对应的内壁上固定设置有缓冲垫。

3.根据权利要求2所述的一种灌装后的药瓶检测筛选装置，其特征在于，在所述收集罩下方连通设置有收集箱。

4.根据权利要求1所述的一种灌装后的药瓶检测筛选装置，其特征在于，所述摄像头固定在所述输送皮带的一侧，在所述摄像头以及所述摄像头所对应的所述输送皮带上方罩设有门型的防干扰罩。
