一种脱水离心机缓冲桶快速阻断隔离装置的制作方法

本发明涉及离心机，具体为一种脱水离心机缓冲桶快速阻断隔离装置。

背景技术：

1、脱水离心机广泛应用于化工、制药、食品等行业的固液分离生产中，以碳酸钙浆料生产为例，脱水离心机在线连续生产过程中，碳酸钙浆料在高速离心力的作用下，固体颗粒会附着在离心机转鼓的内壁上，再由螺旋推进器推至转鼓出料口，进入离心机出料腔室；由于被推出的浆料经脱水后呈膏状，一部分会在高速旋转中附着在离心机上盖出料腔室挡板上，膏状浆料的高粘性使其在腔室内壁上越结越厚、越来越硬；同样，附着在离心机转鼓内壁上的颗粒随时间推移也会越来越硬。

2、如果不能及时清理，存在以下问题，轻者会严重磨损螺旋推进器的螺旋叶片及转鼓出料口刮料装置，严重时整台设备会被附着的膏状浆料抱死，只能拆机清理，定期停机清理最快需要1-2个工作日，若被浆料抱死则需要2-4个工作日，重新开机生产时需降级处理一批产品，造成产量损失和产品品质损失。

3、因此，如何在不停机、不停产的状态下对脱水离心机转鼓内壁及出料腔室进行有效清洗，从源头阻断上述链式反应，成为本领域所要解决的重要技术问题。

技术实现思路

1、针对现有技术存在的不足，本发明提供一种脱水离心机缓冲桶快速阻断隔离装置。

2、为了实现上述目的，本发明的技术方案如下：

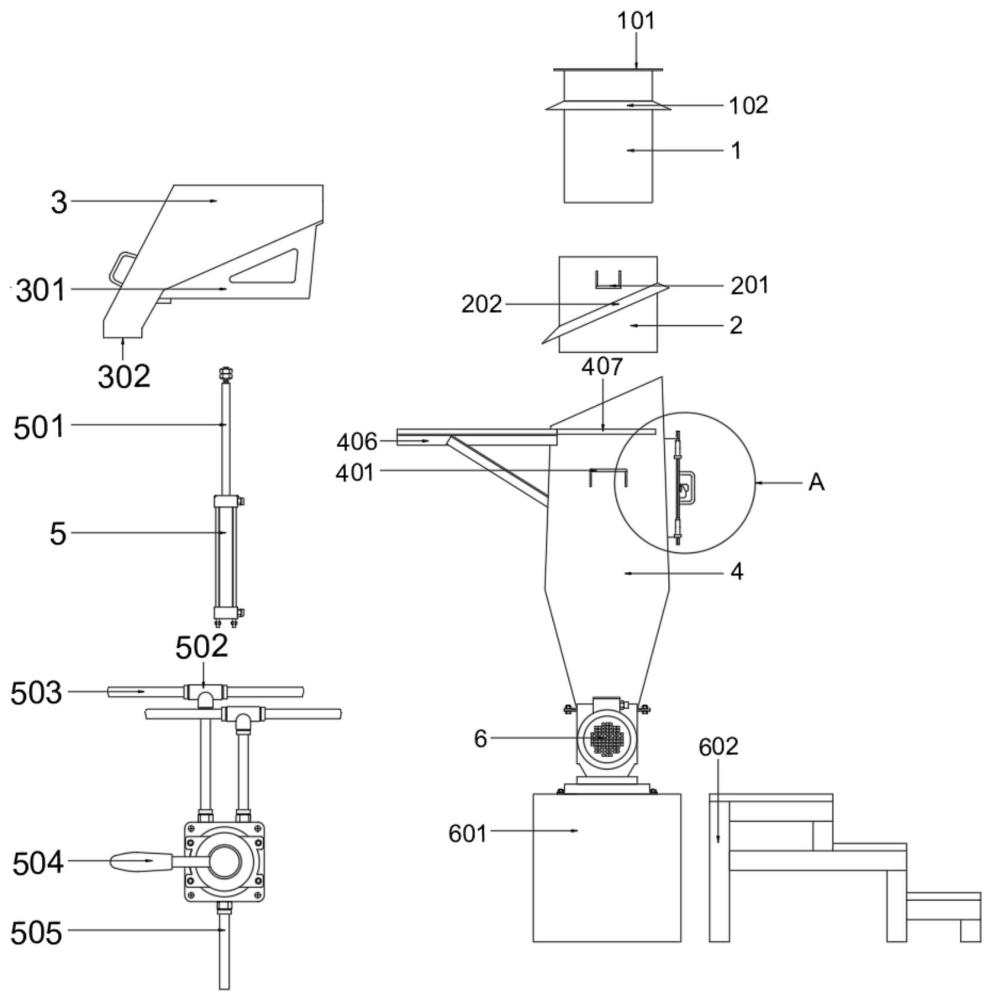

3、一种脱水离心机缓冲桶快速阻断隔离装置，包括：

4、脱水离心机出料连接筒，所述脱水离心机出料连接筒为方形直筒结构，所述脱水离心机出料连接筒上设有连接脱水离心机出料口，所述脱水离心机出料连接筒上固定设有第一防尘防异物挡板；

5、中间筒，所述中间筒设于脱水离心机出料连接筒底部，所述中间筒为方形直筒结构，所述中间筒口长和口宽分别大于脱水离心机出料连接筒，所述中间筒外部固定设有第二防尘防异物挡板；

6、白水溜槽，所述白水溜槽的溜槽底板倾斜24度设置；

7、脱水离心机出料缓冲料桶，所述脱水离心机出料缓冲料桶顶端一侧高于对侧形成24度斜口，所述斜口与白水溜槽的溜槽底板的斜角一致，所述白水溜槽可推拉地设置于脱水离心机出料缓冲料桶上方，推到位时白水溜槽的溜槽底板边缘扣合于脱水离心机出料缓冲料桶的上口，所述脱水离心机出料缓冲料桶的长和宽分别大于中间筒，使中间筒能够插入和退出；

8、气缸，用于驱动中间筒的升降。

9、优选的，所述脱水离心机出料缓冲料桶上固定设有料桶气缸固定座，所述中间筒上固定设有气缸顶杆固定座。

10、优选的，所述气缸内部设有延伸出气缸的气缸顶杆，所述气缸底部固定设于料桶气缸固定座上，所述气缸顶杆顶部固定设于气缸顶杆固定座底部。

11、优选的，所述中间筒外壁上固定设有第二防尘防异物挡板。

12、优选的，所述脱水离心机出料缓冲料桶上固定设有用于对白水溜槽推拉导向和定位的溜槽架和白水溜槽定位板，所述溜槽架和白水溜槽定位板平行设置。

13、优选的，所述脱水离心机出料缓冲料桶侧壁设有料桶观察门，所述料桶观察门配置有料桶观察门门转、料桶门搭扣和料桶门拉手，所述料桶观察门通过料桶观察门门转与脱水离心机出料缓冲料桶连接。

14、优选的，所述白水溜槽由2mm不锈钢薄板制成，所述白水溜槽溜槽底板底部设有出水口，所述白水溜槽底部两侧均设有白水溜槽支架。

15、优选的，所述脱水离心机出料缓冲料桶的容积为一次能预存0.6至0.8吨浆料。

16、优选的，所述脱水离心机出料缓冲料桶底部还安装有用于将桶内浆料输送至后道工序的缓冲料桶出料泵，所述缓冲料桶出料泵底部固定设有出料泵基座，所述出料泵基座一侧设有作业台阶。

17、优选的，所述气缸的气路包括气管三通、气缸连接管、一进二出手扳阀和进气管。

18、与现有技术相比，本发明的有益效果为：

19、1、本发明通过中间筒升降让出空间、白水溜槽推入扣合于脱水离心机出料缓冲料桶上口，将冲洗水与缓冲桶在源头物理隔离，冲洗水完全不进入缓冲桶；仅需气缸顶升与白水溜槽推入两个动作即可在约十秒内完成状态切换，并依靠缓冲料桶预存浆料维持后道工序连续生产，从根本上阻断积料硬化引发的连锁性能衰退，大幅减少停产损失并延长螺旋推进器等核心部件寿命，实现整线不停产在线清洗，从源头阻断性能衰退链式反应。

20、2、白水与物料在源头彻底分流，保障脱水后浆料含水率稳定、品质不受污染，装置以中间筒与白水溜槽的机械斜口扣合实现密封，无动态密封件、无活动易损件，一次性制作后免维修，日常维护成本近乎为零，且结构简洁、改造适配性强，适用于各类脱水离心机技改。

21、3、传统停机清理需1-4个工作日，而本发明仅需15分钟即可完成清洗，且后道生产线可维持连续生产，避免了因停机造成的产量损失和产品降级处理损失。

22、4、通过定期清洗，如每周1次，有效防止膏状浆料在转鼓内壁和出料腔室内的过度堆积硬化，显著减少了螺旋叶片和刮料装置的磨损，同时从源头阻断了“积料硬化→螺旋叶片磨损→转筒与推进器间隙变小→出水口挡板水位降低→内部料层变浅→白水固含量持续升高”的完整链式反应。

1.一种脱水离心机缓冲桶快速阻断隔离装置，其特征在于，包括：

2.根据权利要求1所述的一种脱水离心机缓冲桶快速阻断隔离装置，其特征在于：所述脱水离心机出料缓冲料桶（4）上固定设有料桶气缸固定座（401），所述中间筒（2）上固定设有气缸顶杆固定座（201）。

3.根据权利要求2所述的一种脱水离心机缓冲桶快速阻断隔离装置，其特征在于：所述气缸（5）内部设有延伸出气缸（5）的气缸顶杆（501），所述气缸（5）底部固定设于料桶气缸固定座（401）上，所述气缸顶杆（501）顶部固定设于气缸顶杆固定座（201）底部。

4.根据权利要求1所述的一种脱水离心机缓冲桶快速阻断隔离装置，其特征在于：所述中间筒（2）外壁上固定设有第二防尘防异物挡板（202）。

5.根据权利要求1所述的一种脱水离心机缓冲桶快速阻断隔离装置，其特征在于：所述脱水离心机出料缓冲料桶（4）上固定设有用于对白水溜槽（3）推拉导向和定位的溜槽架（406）和白水溜槽定位板（407），所述溜槽架（406）和白水溜槽定位板（407）平行设置。

6.根据权利要求1所述的一种脱水离心机缓冲桶快速阻断隔离装置，其特征在于：所述脱水离心机出料缓冲料桶（4）侧壁设有料桶观察门（403），所述料桶观察门（403）配置有料桶观察门门转（402）、料桶门搭扣（404）和料桶门拉手（405），所述料桶观察门（403）通过料桶观察门门转（402）与脱水离心机出料缓冲料桶（4）连接。

7.根据权利要求1所述的一种脱水离心机缓冲桶快速阻断隔离装置，其特征在于：所述白水溜槽（3）由2mm不锈钢薄板制成，所述白水溜槽（3）溜槽底板底部设有出水口（302），所述白水溜槽（3）底部两侧均设有白水溜槽支架（301）。

8.根据权利要求1所述的一种脱水离心机缓冲桶快速阻断隔离装置，其特征在于：所述脱水离心机出料缓冲料桶（4）的容积为一次能预存0.6至0.8吨浆料。

9.根据权利要求1所述的一种脱水离心机缓冲桶快速阻断隔离装置，其特征在于：所述脱水离心机出料缓冲料桶（4）底部还安装有用于将桶内浆料输送至后道工序缓冲料桶出料泵（6），所述缓冲料桶出料泵（6）底部固定设有出料泵基座（601），所述出料泵基座（601）一侧设有作业台阶（602）。

10.根据权利要求1所述的一种脱水离心机缓冲桶快速阻断隔离装置，其特征在于：所述气缸（5）的气路包括气管三通（502）、气缸连接管（503）、一进二出手扳阀（504）和进气管（505）。
