一种用于露天矿成套装备的转动电缆托架装置的制作方法

本发明属于露天开采装备,特别涉及一种用于露天矿成套装备的转动电缆托架装置。

背景技术：

1、露天矿连续化开采的主要核心成套装备包括两类：一是前端的轮斗连续开采成套装备，通常由轮斗挖掘机、转载机、受料车以及开采面带式输送机组成；二是剥离尾端的排土机成套装备，通常由排土工作面带式输送机、卸料车和排土机组成。这类露天矿开采成套装备的特点在于，多个大型装备需首尾相连进行协同作业，整套装备的供电及控制电缆须贯穿所有设备。然而，部分装备之间并非固定连接，而是存在相对移动与转动，因此在该位置的电缆需预留一定长度，以应对相对运动带来的距离变化，防止电缆被拉断。但是由于存在空间的相对运动，电缆随着运动易发生缠绕拉扯、过度弯折及磨损严重的问题，需定期进行人工整理，并严重影响其使用寿命。

技术实现思路

1、针对现有技术存在的不足，本发明的目的是提供一种用于露天矿成套装备的转动电缆托架装置，解决了露天矿排土机受料臂与卸料车相对转动时电缆易缠绕、拉扯损伤的问题。

2、 发明所采用的技术方案是： 一种用于露天矿成套装备的转动电缆托架装置，其技术要点是，包括：

3、固定支架、回转支承、转动托架及压板；

4、所述回转支承的下端与所述固定支架固定连接，所述转动托架的底部安装面与所述回转支承的上端固定连接，所述回转支承的回转中心与所述卸料车的头部漏斗的回转轴线同轴设置，所述转动托架在外力作用下能够通过所述回转支承相对于所述固定支架转动；

5、所述转动托架的顶部沿其纵向开设有用于容置电缆的导向槽；所述导向槽的两侧槽壁分别设有向上延伸的安装连接部；

6、所述压板横跨所述导向槽设置，且所述压板的两端分别对应搭设于所述导向槽两侧的安装连接部上并通过紧固件固定连接；所述电缆容纳于所述导向槽内，且所述压板的下端面与所述导向槽的槽口处之间留有供所述电缆穿设的避让间隙。

7、上述方案中，所述转动托架为桥梁型结构，其底部设有安装法兰面，两侧为垂直立柱支撑，顶部为圆弧形承托面；所述导向槽为沿所述圆弧形承托面轮廓方向开设的u型导向槽。

8、上述方案中，所述导向槽的两侧槽壁顶部设有的所述安装连接部为外延的承托台阶；所述压板为门型结构，所述压板的两端分别搭设于所述承托台阶上，并通过螺栓固定安装于所述承托台阶上。

9、上述方案中，所述转动托架的两侧垂直立柱与所述顶部圆弧形承托面之间设有加强支撑筋；所述加强支撑筋与所述圆弧形承托面之间的侧部区域开设有减重孔。

10、上述方案中，所述压板的下端面附设有弹性缓冲垫；所述弹性缓冲垫夹设于所述压板与所述电缆的表面之间，并与所述电缆的表面抵接。

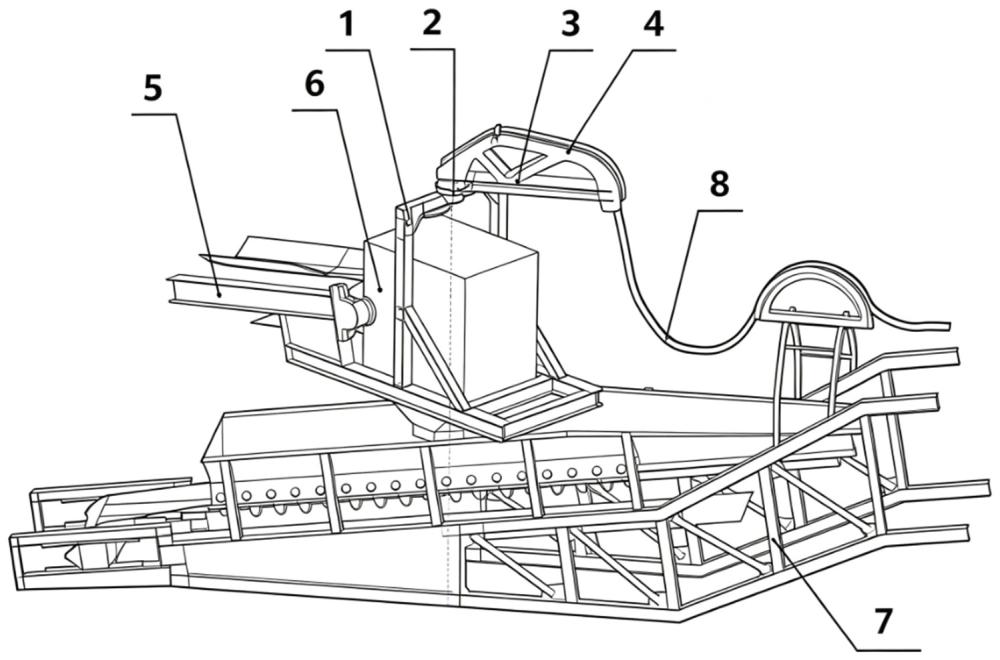

11、上述方案中，所述转动电缆托架装置设置于卸料车的头部漏斗与排土机受料臂的交界处；所述电缆的一端与所述排土机受料臂连接，所述电缆的另一端穿过所述导向槽向外延伸。

12、与现有技术相比，本发明的有益效果是：该用于露天矿成套装备的转动电缆托架装置，包括固定支架、回转支承、转动托架和压板组成的装置，将电缆固定在转动托架上，另一侧固定到排土机受料臂上，通过设备间相对运动产生的电缆拉力带动转动托架随动旋转，最终实现保护电缆的功能。该结构简单易于实现，有效解决了设备相对运动引发的电缆损伤问题。排土机与卸料车作业时存在持续的相对转动与位置偏移，传统固定敷设方式下，由于电缆两端都是固定托架，只能通过预留一定的长度来避免相对运动造成电缆被拉断，但是当上下游两个装备因工艺需求往复运动而产生相对的角度及位移变化，特别是大角度转动时，导致电缆互相缠绕，同时造成各电缆受力不均，最终影响电缆使用寿命。本装置将电缆稳固约束在转动托架与设备电缆支架上，有效抑制了电缆在设备间相对运动导致的无序窜动及缠绕而引发的摩擦损耗和受力不均，从而延长电缆的使用寿命。同时装置具备随动调节功能，可在电缆拉力作用下自适应转动角度，与排土机受料臂保持同向运行，自适应补偿设备作业产生的角度与位移偏差。该结构有效消解了电缆转角处的拉应力与弯折应力，避免电缆硬性拉扯、过度弯折及缠绕变形，有效保护电缆线芯与绝缘层，降低损伤风险。大幅降低了露天复杂工况下电缆破损、短路、断电等故障概率，保障排土机与卸料车动力供电及控制信号传输的连续性与稳定性，显著延长电缆使用寿命，减少设备停机检修次数与运维成本，提升露天矿成套装备整体作业效率与运行安全性。

1.一种用于露天矿成套装备的转动电缆托架装置，其特征在于，包括：

2.根据权利要求1所述的用于露天矿成套装备的转动电缆托架装置，其特征在于，所述转动托架（3）为桥梁型结构，其底部设有安装法兰面，两侧为垂直立柱支撑，顶部为圆弧形承托面；所述导向槽为沿所述圆弧形承托面轮廓方向开设的u型导向槽。

3.根据权利要求2所述的用于露天矿成套装备的转动电缆托架装置，其特征在于，所述导向槽的两侧槽壁顶部设有的所述安装连接部为外延的承托台阶；所述压板（4）为门型结构，所述压板（4）的两端分别搭设于所述承托台阶上，并通过螺栓固定安装于所述承托台阶上。

4.根据权利要求2所述的用于露天矿成套装备的转动电缆托架装置，其特征在于，所述转动托架（3）的两侧垂直立柱与所述顶部圆弧形承托面之间设有加强支撑筋；所述加强支撑筋与所述圆弧形承托面之间的侧部区域开设有减重孔。

5.根据权利要求1所述的用于露天矿成套装备的转动电缆托架装置，其特征在于，所述压板（4）的下端面附设有弹性缓冲垫；所述弹性缓冲垫夹设于所述压板（4）与所述电缆（8）的表面之间，并与所述电缆（8）的表面抵接。

6.根据权利要求1所述的用于露天矿成套装备的转动电缆托架装置，其特征在于，所述电缆（8）的一端与所述排土机受料臂（7）连接，所述电缆（8）的另一端穿过所述导向槽向外延伸。
