线束及电线固定构件的制作方法

本发明涉及线束及电线固定构件。

背景技术：

1、以往，作为线束，存在具备电线构件和用于将电线构件固定于固定对象的电线固定构件的线束（例如，参照专利文献1）。在该线束中，在电线构件的外周设置有凹凸面。并且，电线固定构件具有按压到凹凸面的弹性构件。在该结构中，电线构件由弹性构件弹性地保持，因此可抑制瞬间被施加较大的力。另外，可抑制电线构件相对于固定对象沿着电线构件的延伸方向错位。

2、现有技术文献

3、专利文献

4、专利文献1：日本专利第7396453号公报

技术实现思路

1、发明要解决的课题

2、然而，在将上述那样的线束用于连接车辆中的逆变器和驱动车轮用的电动机的情况下，有时比较粗的电线构件较大地振动。在这样的情况下，在仅将弹性构件按压到电线构件的凹凸面进行保持的结构中，有可能电线构件相对于车身面板等固定对象沿着电线构件的延伸方向错位。需要说明的是，这种情况成为电线构件在振动时等与其他构件发生碰撞的原因。

3、本发明的目的在于提供能稳固地防止电线构件相对于固定对象沿着电线构件的延伸方向错位的线束及电线固定构件。

4、用于解决课题的方案

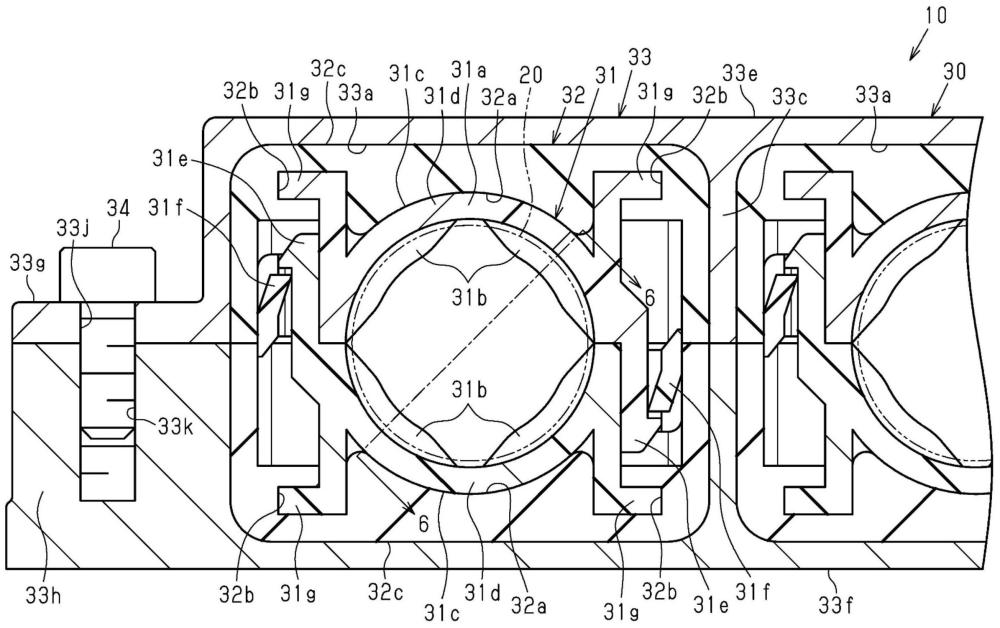

5、本发明的线束具备：电线构件；波纹管，沿着所述波纹管的延伸方向交替地连接大径部和小径部并且形成为筒状，覆盖所述电线构件的周围；内保护件，具有内主体部和限制突起，所述内主体部覆盖所述波纹管中的所述延伸方向的一部分的周围，所述限制突起通过进入所述大径部彼此之间而限制沿着所述延伸方向的所述波纹管的移动；弹性构件，覆盖所述内保护件的周围并且保持所述内保护件；以及外保护件，具有弹性构件保持部和用于固定于固定对象的固定部，所述弹性构件保持部覆盖所述弹性构件的周围并且保持所述弹性构件。

6、发明效果

7、根据本发明的线束及电线固定构件，能稳固地防止电线构件相对于固定对象沿着电线构件的延伸方向错位。

1.一种线束，具备：

2.根据权利要求1所述的线束，其中，

3.根据权利要求1所述的线束，其中，

4.根据权利要求1所述的线束，其中，

5.根据权利要求1所述的线束，其中，

6.一种电线固定构件，用于将波纹管固定于固定对象，所述波纹管沿着所述波纹管的延伸方向交替地连接大径部和小径部并形成为筒状，覆盖电线构件的周围，其中，
