面向无人值守场景的电站数字孪生智慧管控系统的制作方法

本申请涉及智能电网，具体涉及面向无人值守场景的电站数字孪生智慧管控系统。

背景技术：

1、随着分布式光伏、储能等新能源电站规模扩大，无人值守运行模式逐步推广，数字孪生系统被用于承载电站设备状态、拓扑结构与运行数据，支撑远程设备操作与故障处置，可减少现场运维人员配置，降低电站运维成本。

2、现有无人值守电站的远程开关操作，通常基于采集到的电气量与开关状态，在孪生模型中完成仿真校验后生成遥控指令，经通信链路下发至现场开关机构，实现故障隔离与供电恢复。

3、实际运行过程中，受采集传输延迟、多测点时间不同步、新能源出力快速波动等因素影响，孪生模型中的电气状态可能与现场实际状态存在偏差，基于滞后状态生成的遥控指令可能在动作落地时出现电气量越限、开关误动或拒动等情况，影响电站运行安全。

技术实现思路

1、本申请提供面向无人值守场景的电站数字孪生智慧管控系统，解决上述背景技术中的技术问题。

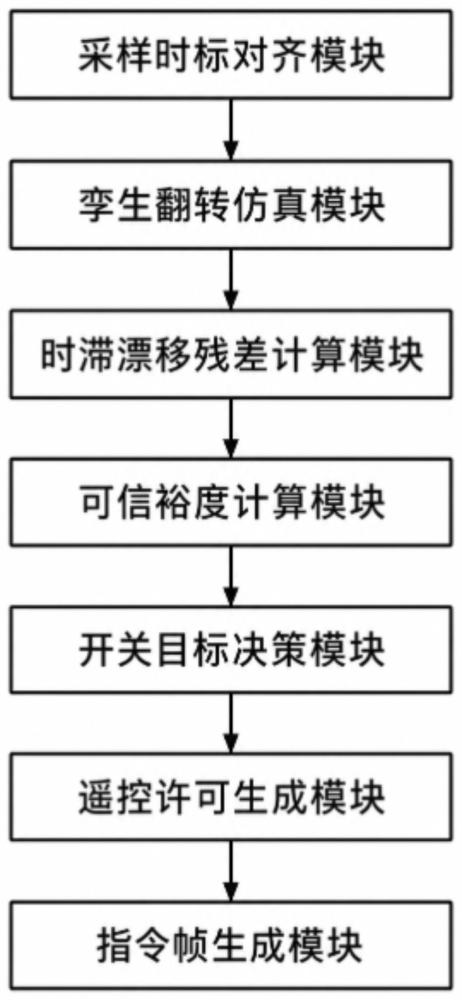

2、本申请提供了面向无人值守场景的电站数字孪生智慧管控系统，包括：

3、采样时标对齐模块，对电站采集端接入的电气运行量、开关实测值、测量时间戳和到达时间戳进行采样窗口封装，输出时标对齐采样集；

4、孪生翻转仿真模块，依据时标对齐采样集同步电站数字孪生模型的设备对象、拓扑连接和节点注入边界，对每个可遥控开关执行单开关翻转仿真，输出电气镜像数据集；

5、时滞漂移残差计算模块，基于时标对齐采样集和电气镜像数据集计算每个可遥控开关的影响节点集合内采集时滞、时滞功率漂移量以及影响节点集合和影响支路集合内的孪生电气残差量，输出采集时滞、时滞功率漂移量和孪生电气残差量；

6、可信裕度计算模块，依据拟动作电气量和允许限值计算拟动作越限量，并将拟动作越限量与时滞功率漂移量、孪生电气残差量耦合，输出遥控同步可信裕度；

7、开关目标决策模块，根据健康指向数据、拟动作越限量、遥控同步可信裕度和开关实测值形成唯一的开关目标值；

8、遥控许可生成模块，根据开关目标值、开关实测值、遥控同步可信裕度和影响节点集合内的采集时滞生成遥控动作许可字及预计执行时刻；

9、指令帧生成模块，按照开关地址、开关目标值、遥控动作许可字和预计执行时刻生成带有循环冗余校验码的遥控指令帧。

10、本申请的有益效果在于：本申请可在无人值守电站远程开关操作过程中，综合考虑采集传输延迟、新能源出力波动、孪生模型与现场状态偏差、动作后电气越限等多方面因素，对遥控动作的可信程度进行统一表征，仅在数据同步性、时延水平、动作必要性均满足要求时输出动作指令，可减少基于滞后状态生成的误动作情况。方案采用局部区域计算方式，可降低每轮采样的计算压力，适配边缘节点的算力水平，同时通过状态冲突校验、时序闭锁、分阶段动作等机制，避免多源指令冲突、孪生状态超前更新、带故障合备用电源等问题，适配新能源电站出力快速波动的运行场景，提升无人值守电站远程遥控的运行安全性。

1.面向无人值守场景的电站数字孪生智慧管控系统，其特征在于，包括：

2.根据权利要求1所述的面向无人值守场景的电站数字孪生智慧管控系统，其特征在于，采样时标对齐模块被配置为执行：

3.根据权利要求1所述的面向无人值守场景的电站数字孪生智慧管控系统，其特征在于，孪生翻转仿真模块被配置为执行：

4.根据权利要求1所述的面向无人值守场景的电站数字孪生智慧管控系统，其特征在于，时滞漂移残差计算模块被配置为执行：

5.根据权利要求1所述的面向无人值守场景的电站数字孪生智慧管控系统，其特征在于，可信裕度计算模块被配置为执行：

6.根据权利要求1所述的面向无人值守场景的电站数字孪生智慧管控系统，其特征在于，开关目标决策模块被配置为执行：

7.根据权利要求1所述的面向无人值守场景的电站数字孪生智慧管控系统，其特征在于，遥控许可生成模块被配置为执行：

8.根据权利要求1所述的面向无人值守场景的电站数字孪生智慧管控系统，其特征在于，指令帧生成模块被配置为执行：
