一种火力发电厂电气绝缘保护装置的制作方法

本发明涉及电气绝缘防护，特别是涉及一种火力发电厂电气绝缘保护装置。

背景技术：

1、火力发电厂在运行过程中，需要设置大量电气连接结构，例如电缆接头、母线连接部位以及电气设备引出端等。由于上述电气连接部位长期处于高电压、大电流运行环境中，其绝缘性能直接影响电气设备运行的安全性和可靠性。现有技术中，通常采用绝缘防护罩对电气连接部位进行包覆，以避免外部环境中的粉尘、水汽以及机械碰撞对连接部位造成影响，同时提高电气连接位置的绝缘防护能力。

2、然而，火力发电厂运行环境通常具有温度较高、湿度变化明显等特点，现有绝缘保护装置大多采用封闭式结构，内部空气流动能力较弱。当电气连接部位长期运行产生热量时，热量容易聚集于绝缘保护装置内部，使内部空气温度发生变化；同时，在设备停机或者环境温度降低时，空气中的水汽容易在绝缘保护装置内部表面形成凝露，导致绝缘材料表面受潮，使绝缘性能下降，甚至可能引发局部放电、绝缘击穿等安全问题。

3、针对上述问题，部分现有技术通过增加加热元件、设置密封防潮材料或者增加外部通风设备等方式降低凝露风险，但是上述方式通常需要额外的能源供给或者增加设备复杂程度，在长期运行过程中存在维护成本较高、结构适应性不足等问题。此外，现有绝缘保护装置通常仅关注对电气连接部位的机械保护和绝缘隔离，缺少利用设备运行过程中产生的热量改善内部空气环境的结构设计。因此，有必要提供一种结构简单、无需额外动力输入且能够利用电气设备运行热量实现内部空气循环，从而降低凝露风险的火力发电厂电气绝缘保护装置。

技术实现思路

1、本发明旨在至少解决现有技术中存在的技术问题，提出了一种火力发电厂电气绝缘保护装置。

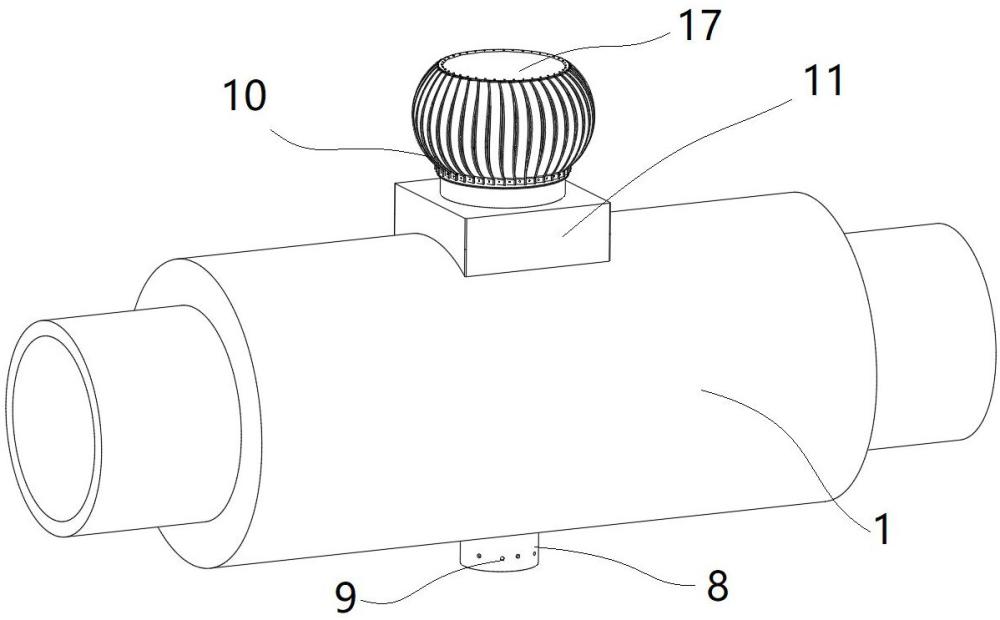

2、为了实现本发明的上述目的，本发明提供了一种火力发电厂电气绝缘保护装置，包括外绝缘壳体、内绝缘套、支撑组件、进气组件、排气组件以及导流组件；内绝缘套设置于外绝缘壳体内部，内绝缘套与外绝缘壳体之间形成环形空气循环腔；支撑组件分别设置于内绝缘套的两端，用于将内绝缘套固定于外绝缘壳体内，并使环形空气循环腔沿外绝缘壳体的轴向保持连通；进气组件与环形空气循环腔的一端连通；排气组件设置于外绝缘壳体上部，并与环形空气循环腔连通，排气组件包括无动力风帽；导流组件设置于环形空气循环腔内，用于引导空气沿环形空气循环腔流动；其中，电气连接部位运行过程中产生的热量经内绝缘套传递至环形空气循环腔内，使空气沿导流组件导向流动，并经排气组件排出，同时外部空气经进气组件进入环形空气循环腔，从而形成空气循环。

3、可选的，支撑组件包括固定于外绝缘壳体内壁的外环、固定于内绝缘套外壁的内环以及连接外环与内环的多个连接筋，相邻两个连接筋之间形成空气流通通道。

4、可选的，多个连接筋沿内绝缘套圆周方向均匀间隔设置。

5、可选的，导流组件包括设置于内绝缘套外壁上的螺旋导流筋，螺旋导流筋沿内绝缘套轴向倾斜延伸。

6、可选的，螺旋导流筋沿内绝缘套外周连续延伸形成螺旋导流通道。

7、可选的，无动力风帽包括排气筒、可转动设置于排气筒顶部的旋转组件以及设置于旋转组件外周的多个倾斜叶片；倾斜叶片用于在空气流经排气筒时驱动旋转组件转动。

8、可选的，旋转组件包括旋转轴、旋转环与防护罩，倾斜叶片的两端分别与防护罩、旋转环固定连接，旋转轴一端通过轴承与防护罩连接，另一端通过轴承与排气筒内壁连接。

9、可选的，进气组件包括设置于外绝缘壳体下部的多个进气孔，多个进气孔沿外绝缘壳体周向间隔设置。

10、可选的，内绝缘套采用导热绝缘材料制成。

11、可选的，环形空气循环腔沿外绝缘壳体轴向连续贯通，并分别与进气组件及排气组件连通，以形成独立于内绝缘套内腔的空气循环通道。

12、本发明的有益效果在于，通过在外绝缘壳体内部设置内绝缘套，并利用内绝缘套与外绝缘壳体之间形成环形空气循环腔，使电气连接部位与空气循环区域相互隔离，在保证电气连接部位绝缘防护性能的同时，为空气流动提供独立通道。通过设置支撑组件对内绝缘套进行固定，并利用支撑组件中的空气流通通道保持环形空气循环腔的连续性，使空气能够在外绝缘壳体与内绝缘套之间进行循环流动。

13、本发明利用电气连接部位运行过程中产生的热量，通过内绝缘套传递至环形空气循环腔，使空气温度升高并产生流动趋势，再配合设置于外绝缘壳体上的无动力风帽，使湿热空气能够沿导流组件引导方向排出，同时外部空气经进气组件补入环形空气循环腔，从而形成无需额外电力驱动的空气循环过程，降低绝缘保护装置内部水汽聚集的可能性。

14、进一步地，通过在内绝缘套外壁设置螺旋导流筋，使进入环形空气循环腔内的空气沿倾斜路径流动，延长空气在循环腔内的流动路径，提高空气与内绝缘套之间的热交换效果，有利于改善绝缘保护装置内部环境稳定性。通过设置无动力风帽，在空气流动过程中利用气流推动旋转组件转动，增强排气效果，同时避免传统电动风机需要供电和维护的问题，提高装置运行可靠性。

15、此外，本发明中的空气循环区域独立设置于外绝缘壳体与内绝缘套之间，空气不会直接接触电气连接部位，在实现防凝露功能的同时，不会破坏电气连接区域原有的绝缘隔离环境，适用于火力发电厂复杂运行环境下的电气连接部位绝缘保护。

16、本发明的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本发明的实践了解到。

1.一种火力发电厂电气绝缘保护装置，其特征在于，包括外绝缘壳体、内绝缘套、支撑组件、进气组件、排气组件以及导流组件；

2.如权利要求1所述的一种火力发电厂电气绝缘保护装置，其特征在于，所述支撑组件包括固定于所述外绝缘壳体内壁的外环、固定于所述内绝缘套外壁的内环以及连接所述外环与所述内环的多个连接筋，相邻两个所述连接筋之间形成空气流通通道。

3.如权利要求2所述的一种火力发电厂电气绝缘保护装置，其特征在于，多个所述连接筋沿所述内绝缘套圆周方向均匀间隔设置。

4.如权利要求1所述的一种火力发电厂电气绝缘保护装置，其特征在于，所述导流组件包括设置于所述内绝缘套外壁上的螺旋导流筋，所述螺旋导流筋沿所述内绝缘套轴向倾斜延伸。

5.如权利要求4所述的一种火力发电厂电气绝缘保护装置，其特征在于，所述螺旋导流筋沿所述内绝缘套外周连续延伸形成螺旋导流通道。

6.如权利要求1所述的一种火力发电厂电气绝缘保护装置，其特征在于，所述无动力风帽包括排气筒、可转动设置于所述排气筒顶部的旋转组件以及设置于所述旋转组件外周的多个倾斜叶片；

7.如权利要求6所述的一种火力发电厂电气绝缘保护装置，其特征在于，所述旋转组件包括旋转轴、旋转环与防护罩，所述倾斜叶片的两端分别与防护罩、旋转环固定连接，旋转轴一端通过轴承与防护罩连接，另一端通过轴承与排气筒内壁连接。

8.如权利要求1所述的一种火力发电厂电气绝缘保护装置，其特征在于，所述进气组件包括设置于所述外绝缘壳体下部的多个进气孔，多个所述进气孔沿所述外绝缘壳体周向间隔设置。

9.如权利要求1所述的一种火力发电厂电气绝缘保护装置，其特征在于，所述内绝缘套采用导热绝缘材料制成。

10.如权利要求1所述的一种火力发电厂电气绝缘保护装置，其特征在于，所述环形空气循环腔沿所述外绝缘壳体轴向连续贯通，并分别与所述进气组件及所述排气组件连通，以形成独立于所述内绝缘套内腔的空气循环通道。
