无线功率系统中的通信操作的制作方法

本公开整体涉及功率系统，并且更具体地，涉及用于给电子设备充电的无线功率系统。

背景技术：

1、在无线充电系统中，无线功率发送设备将无线功率发送到无线功率接收设备。无线功率接收设备使用无线功率给电池充电和/或给部件供电。无线功率接收设备可以与无线功率发送设备通信，以控制无线功率传输操作。

技术实现思路

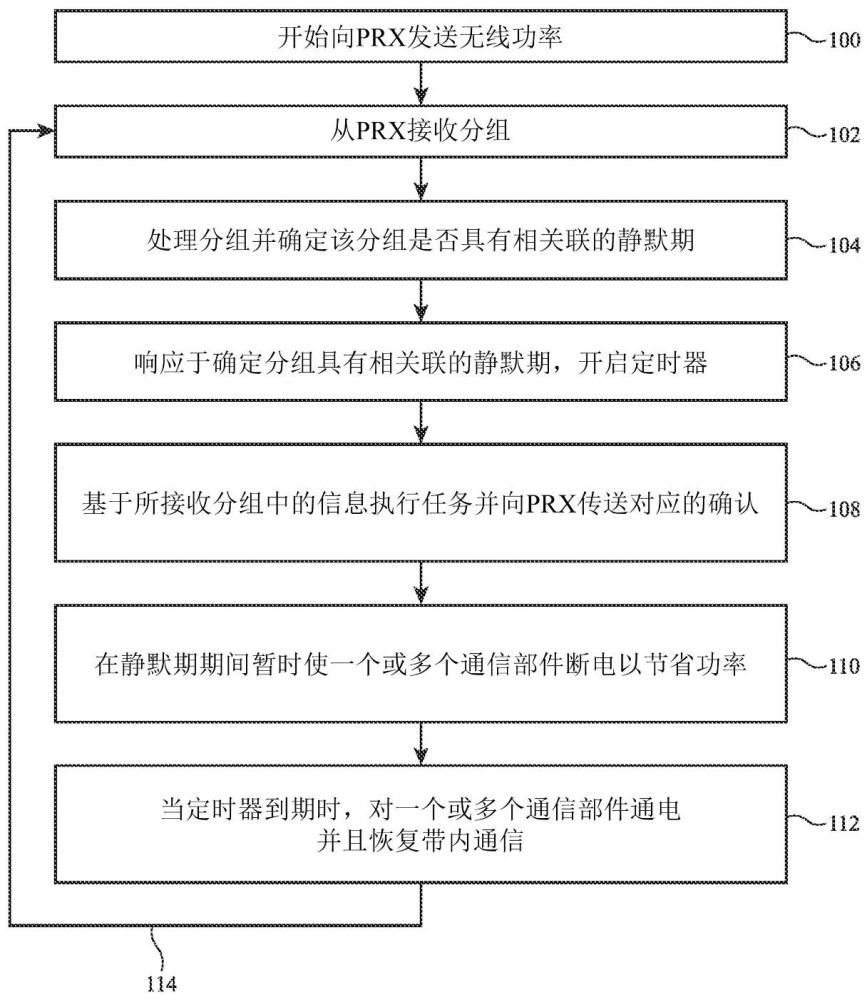

1、本公开的一方面提供了一种操作电子设备的方法。该方法可以包括：利用无线功率传输线圈，向功率接收设备发送无线功率；利用耦合到无线功率传输线圈的数据接收器，获得从功率接收设备发送的分组；确定分组是否具有相关联的静默期；以及响应于确定分组具有相关联的静默期，在静默期的至少一部分期间去激活电子设备的一个或多个通信部件。

2、本公开的一个方面提供了一种功率发送设备，该功率发送设备包括：无线功率传输线圈；逆变器，该逆变器被配置为向无线功率传输线圈供应交流信号以用于向功率接收设备发送无线功率；数据接收器，该数据接收器耦合到无线功率传输线圈并且被配置为获得从功率接收设备发送的具有相关联通信静默期的分组；以及控制电路，该控制电路被配置为在通信静默期的至少一部分期间去激活数据接收器的至少一部分。

3、本公开的一个方面提供了一种功率接收设备，该功率接收设备包括：电池；无线功率传输线圈，该无线功率传输线圈被配置为从功率发送设备接收无线功率；整流器，该整流器耦合到无线功率传输线圈并且被配置为输出用于对电池充电的电压；数据发送器，该数据发送器耦合到无线功率传输线圈并且被配置为向功率发送设备发送分组，该分组具有相关联的通信静默期；以及控制电路，该控制电路被配置为在通信静默期的至少一部分期间去激活数据发送器的至少一部分。

4、本公开的一个方面提供了一种非暂态计算机可读存储介质，该非暂态计算机可读存储介质存储一个或多个程序，该一个或多个程序被配置为由被配置为向功率接收设备发送无线功率的功率发送设备的一个或多个处理器执行，该功率发送设备包括无线功率传输线圈和耦合到无线功率传输线圈的数据接收器。一个或多个程序可以包括用于以下操作的指令：

5、在数据接收器处处理分组，确定该分组是否具有相关联的静默期，以及响应于确定该分组具有相关联的静默期，在静默期的至少一部分期间去激活数据接收器的至少一部分。

6、本公开的一个方面提供了一种非暂态计算机可读存储介质，该非暂态计算机可读存储介质存储一个或多个程序，该一个或多个程序被配置为由被配置为从功率发送设备接收无线功率的功率接收设备的一个或多个处理器执行，该功率接收设备具有无线功率传输线圈和耦合到无线功率传输线圈的数据发送器。一个或多个程序可以包括用于执行以下操作的指令：利用数据发送器来发送分组，该分组具有相关联的静默期；以及在发送分组之后，在静默期的至少一部分期间去激活数据发送器。

7、本公开的一个方面提供了一种控制电路，该控制电路耦合到功率发送设备的无线功率传输线圈。控制电路可以被配置为发起与功率接收设备的通信，在该通信期间，无线功率传输线圈向功率接收设备发送无线功率：以处理在该通信期间从功率接收设备接收的分组；以确定该分组是否具有相关联的静默期；以及响应于确定该分组具有相关联的静默期，在静默期的至少一部分期间去激活功率发送设备的一个或多个通信部件。

8、本公开的一个方面提供了一种控制电路，该控制电路耦合到功率接收设备的无线功率传输线圈。控制电路可以被配置为发起与功率发送设备的通信，在该通信期间，无线功率传输线圈从功率发送设备接收无线功率，以在通信期间将分组发送到功率发送设备，以及在与分组相关联的静默期的至少一部分期间去激活功率接收设备的一个或多个通信部件。

1.一种操作电子设备的方法，所述方法包括：

2.根据权利要求1所述的方法，其中确定所述分组是否具有相关联的静默期包括评估所述分组的标头。

3.根据权利要求1所述的方法，其中获得从所述功率接收设备发送的所述分组包括根据由所述电子设备和所述功率接收设备利用的协议规范来解码所述分组，并且其中确定所述分组是否具有相关联的静默期包括标识所述分组的类型以及确定所述协议规范是否限定用于所述分组的所标识类型的静默期。

4.根据权利要求3所述的方法，其中标识所述分组的类型包括标识所述分组是否包括控制误差分组或扩展控制误差分组，所述控制误差分组或所述扩展控制误差分组被配置为请求对由所述无线功率传输线圈发送的所述无线功率的调节。

5.根据权利要求1所述的方法，其中去激活所述一个或多个通信部件包括去激活所述数据接收器的一个或多个部件。

6.根据权利要求1所述的方法，其中所述数据接收器包括幅移键控（ask）解码器，并且其中去激活所述一个或多个通信部件包括去激活所述ask解码器的至少一部分。

7.根据权利要求1所述的方法，其中所述电子设备还包括逆变器，所述逆变器被配置为向所述无线功率传输线圈输出交流（ac）信号，所述方法还包括：

8.根据权利要求7所述的方法，所述方法还包括：

9.根据权利要求1所述的方法，所述方法还包括：

10.根据权利要求9所述的方法，所述方法还包括：

11.根据权利要求9所述的方法，所述方法还包括：

12.根据权利要求1所述的方法，所述方法还包括：

13.根据权利要求1所述的方法，其中所述电子设备还包括逆变器，所述逆变器被配置为向所述无线功率传输线圈输出交流（ac）信号，所述方法还包括：

14.根据权利要求1所述的方法，所述方法还包括：

15.一种功率发送设备，所述功率发送设备包括：

16.根据权利要求15所述的功率发送设备，所述功率发送设备还包括：

17.一种非暂态计算机可读存储介质，所述非暂态计算机可读存储介质存储一个或多个程序，所述一个或多个程序被配置为由被配置为向功率接收设备发送无线功率的功率发送设备的一个或多个处理器执行，所述功率发送设备包括无线功率传输线圈和耦合到所述无线功率传输线圈的数据接收器，并且所述一个或多个程序包括用于以下操作的指令：

18.根据权利要求17所述的非暂态计算机可读存储介质，所述一个或多个程序还包括用于以下操作的指令：

19.一种控制电路，所述控制电路耦合到功率发送设备的无线功率传输线圈，所述控制电路被配置为：

20.根据权利要求19所述的控制电路，其中被去激活的所述一个或多个通信部件包括耦合到所述无线功率传输线圈的数据发送器或数据接收器。
