一种高塔式生物除臭装置的制作方法

本技术涉及生物除臭领域，尤其涉及一种高塔式生物除臭装置。

背景技术：

1、生物滴滤塔是一种处理废气的装置，其主体为塔状结构，内部填充填料，除臭过程中，含污染物的气体从底部进入并向上流动，顶部喷淋的营养液沿填料表面流下，形成生物膜，由微生物降解气体中的污染物，净化后的气体从塔顶排出，滴滤塔内的营养液可循环使用，具有效率高、运行稳定等特点。

2、目前的生物滴滤塔在实际使用过程中，微生物代谢产物以及部分老化或脱落的生物膜会混入营养液中并沉淀到塔底区域，因此需要工作人员定期的对塔底区域进行清理，但是传统的这类沉淀结构使得工作人员清理时往往耗费较多的精力以及时间，设计不够合理。

3、因此，有必要提供一种新的高塔式生物除臭装置解决上述技术问题。

技术实现思路

1、本实用新型解决的技术问题是提供一种具有方便工作人员快捷高效的完成生物废料清洁工作的高塔式生物除臭装置。

2、为解上述的技术问题，本实用新型提供的一种高塔式生物除臭装置包括：除臭塔本体、储液箱、沉淀结构以及循环结构，所述循环结构安装在储液箱表面，所述除臭塔本体包括有塔体，所述沉淀结构安装于储液箱与塔体之间；

3、所述沉淀结构包括有沉淀桶，所述沉淀桶的上侧设置有顶盖，所述沉淀桶的下侧设置有底盖，所述底盖与顶盖相对靠近的表面均粘接有密封垫圈，所述顶盖以及底盖与沉淀桶之间均通过螺栓与螺母实现固定连接，所述沉淀桶的内部设置有滤网，位于所述滤网下侧的沉淀桶内壁表面固定连接有定位件，所述滤网底部表面与定位件顶部表面抵接，位于所述滤网上侧的沉淀桶外周面固定连接有对接管二，位于所述滤网下侧的沉淀桶外周面固定连接有对接管一，所述对接管一与对接管二均与沉淀桶内部连通，所述顶盖以及底盖表面均开设有圆形孔，所述圆形孔内壁固定连接有透明观察窗，所述顶盖内部的透明观察窗与滤网之间通过连接杆固定连接。

4、作为本实用新型的进一步方案，所述塔体的内壁固定连接有若干呈纵向等间距均匀分布的多孔板，位于若干所述多孔板上侧的塔体外周面均固定连接有人孔管道，所述人孔管道与塔体内部连通，所述人孔管道端部固定连接有视窗，所述塔体顶部固定连接有出气管，位于底部的所述多孔板与排出管之间的塔体外周面固定连接有进气管，所述进气管与出气管均与塔体内部连通。

5、通过上述技术方案，多组多孔板上均用于填充填料，结构进气管需要与外部恶臭气体管道连接，出气管则连接外部风机及其他设备，另外人孔管道用于工人进行填料的补充和更换等作业，而固定在人孔管道上的视窗则是在平时对人孔管道密封并方便用户观察。

6、作为本实用新型的进一步方案，所述储液箱顶部固定连接有ph计，所述ph计的检测端延伸至储液箱的内部，位于所述ph计一侧的储液箱顶部固定连接有计量泵，所述计量泵的输出端与储液箱内部连通，位于所述计量泵前侧的储液箱顶部开设有通口，所述通口的一侧壁表面铰接有顶盖。

7、通过上述技术方案，ph计用于对储液箱内部液体的酸碱值进行监测，从而方便用户根据实际情况通过通口向其中补充，而计量泵的输入端则可通过管道与外部的加药桶连接，方便进行药液补充工作。

8、作为本实用新型的进一步方案，所述对接管二的一端与储液箱侧壁表面固定连接并与储液箱内部连通，所述塔体的底部固定连接有排出管，所述排出管端部与对接管一顶端固定连接，塔体内部与沉淀桶内部通过对接管一与排出管实现连通。

9、通过上述技术方案，传统的沉淀结构不方便用户对沉淀物进行清理，该装置则在塔体与储液箱之间增设一个单独的沉淀桶，当塔体内部的营养液携带部分填料向下流动时，会进入到沉淀桶内部进行沉淀，其中滤网会对漂浮物等杂质进行拦截，使得经过沉淀和过滤后的营养液能够从对接管二处溢流至水箱内部，工作人员可不定期透过透明观察窗对沉淀桶内部情况进行检查，同时也可结合流量计的流量情况来判断滤网堵塞情况，当其内部沉淀物积累一定程度后，工作人员可拆开顶盖与底盖，此时顶盖会通过连接杆连带拉出滤网，滤网设计方便用户进行拆装，而底盖打开后，沉淀桶内部的大部分沉淀物会直接掉落出来，加之沉淀桶设置在塔体外部，十分方便用户进行冲洗，该结构设计能够大大降低工人的清洗难度，并提升清洗效率，设计人性化。

10、作为本实用新型的进一步方案，靠近底部的所述储液箱前壁表面固定连接排污管，所述排污管与储液箱内部连通且排污管端部固定连接有阀体，所述循环结构包括有循环泵，所述循环泵的输入端固定连接有抽取管，所述抽取管端部与储液箱侧壁表面固定连接并与储液箱内部连通，所述循环泵的输出端固定连接有流量计，所述流量计的另一端固定连接有连接管，所述连接管的端部固定连接有布水器，所述布水器位于若干多孔板的上侧并与塔体内壁固定连接。

11、通过上述技术方案，排污管用于将储液箱中的多余液体或废液排出，结构中对接管二的顶端高于水箱的顶端，抽取管的底端高度低于对接管二底端高度，进气管高度高于沉淀桶的高度，多孔板上用于设置填料，而该结构用于对恶臭气体的除臭，各部件以及设备在使用前需要确保其具有良好的耐酸碱腐蚀效果。

12、作为本实用新型的进一步方案，所述储液箱的一侧壁表面固定连接有控制模块，所述阀体、循环泵、流量计、ph计以及计量泵均与控制模块电性连接。

13、通过上述技术方案，通过使结构中各设备与控制模块电性连接，方便用户对各设备的启闭进行控制，从而更好的完成对恶臭气体的除臭工作。

14、与相关技术相比，本实用新型提供的一种高塔式生物除臭装置有如下有益效果：

15、传统的沉淀结构不方便用户对沉淀物进行清理，该装置则在塔体与储液箱之间增设一个单独的沉淀桶，当塔体内部的营养液携带部分填料向下流动时，会进入到沉淀桶内部进行沉淀，其中滤网会对漂浮物等杂质进行拦截，使得经过沉淀和过滤后的营养液能够从对接管二处溢流至水箱内部，工作人员可不定期透过透明观察窗对沉淀桶内部情况进行检查，同时也可结合流量计的流量情况来判断滤网堵塞情况，当其内部沉淀物积累一定程度后，工作人员可拆开顶盖与底盖，此时顶盖会通过连接杆连带拉出滤网，滤网设计方便用户进行拆装，而底盖打开后，沉淀桶内部的大部分沉淀物会直接掉落出来，加之沉淀桶设置在塔体外部，十分方便用户进行冲洗，该结构设计能够大大降低工人的清洗难度，并提升清洗效率，设计人性化。

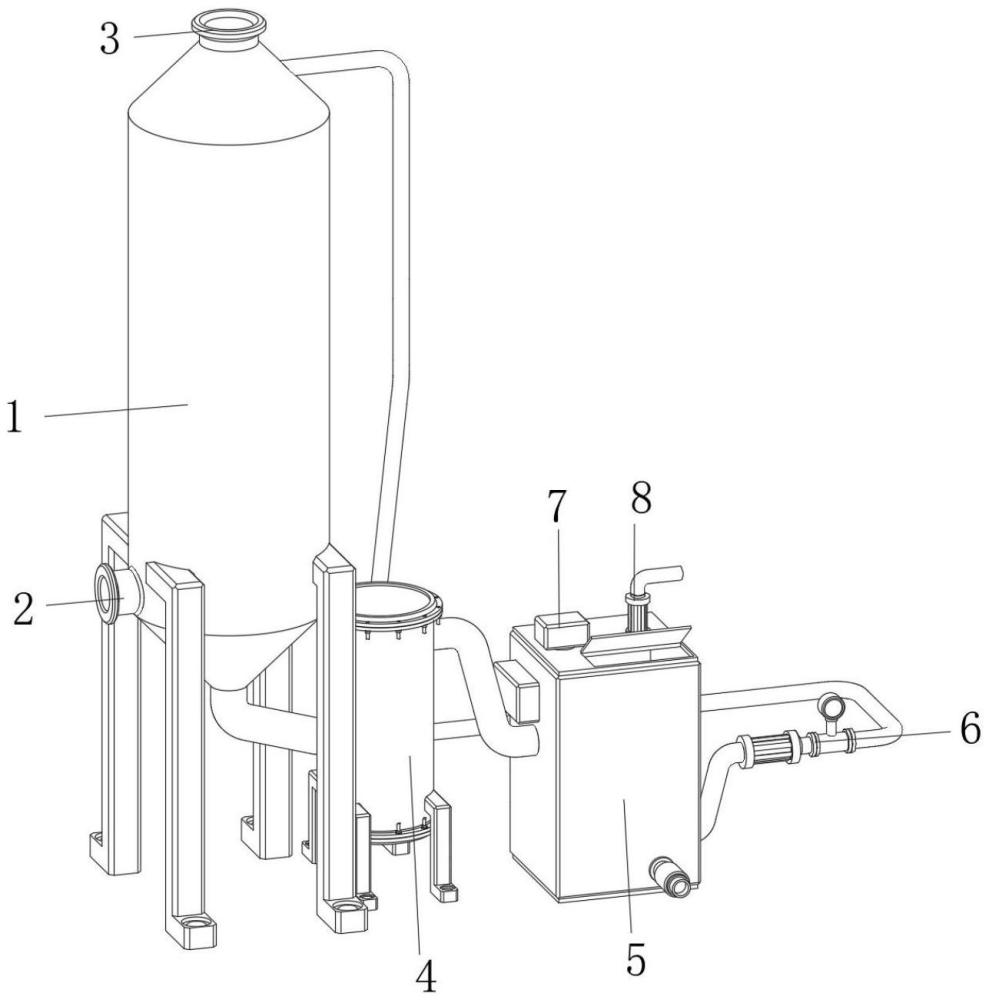

1.一种高塔式生物除臭装置，其特征在于，包括除臭塔本体(1)、储液箱(5)、沉淀结构(4)以及循环结构(6)，所述循环结构(6)安装在储液箱(5)表面，所述除臭塔本体(1)包括有塔体(9)，所述沉淀结构(4)安装于储液箱(5)与塔体(9)之间；

2.如权利要求1所述的高塔式生物除臭装置，其特征在于，所述塔体(9)的内壁固定连接有若干呈纵向等间距均匀分布的多孔板(10)，位于若干所述多孔板(10)上侧的塔体(9)外周面均固定连接有人孔管道，所述人孔管道与塔体(9)内部连通，所述人孔管道端部固定连接有视窗，所述塔体(9)顶部固定连接有出气管(3)，位于底部的所述多孔板(10)与排出管(13)之间的塔体(9)外周面固定连接有进气管(2)，所述进气管(2)与出气管(3)均与塔体(9)内部连通。

3.如权利要求2所述的高塔式生物除臭装置，其特征在于，所述储液箱(5)顶部固定连接有ph计(7)，所述ph计(7)的检测端延伸至储液箱(5)的内部，位于所述ph计(7)一侧的储液箱(5)顶部固定连接有计量泵(8)，所述计量泵(8)的输出端与储液箱(5)内部连通，位于所述计量泵(8)前侧的储液箱(5)顶部开设有通口，所述通口的一侧壁表面铰接有顶盖(18)。

4.如权利要求3所述的高塔式生物除臭装置，其特征在于，所述对接管二(17)的一端与储液箱(5)侧壁表面固定连接并与储液箱(5)内部连通，所述塔体(9)的底部固定连接有排出管(13)，所述排出管(13)端部与对接管一(16)顶端固定连接，塔体(9)内部与沉淀桶(14)内部通过对接管一(16)与排出管(13)实现连通。

5.如权利要求4所述的高塔式生物除臭装置，其特征在于，靠近底部的所述储液箱(5)前壁表面固定连接排污管，所述排污管与储液箱(5)内部连通且排污管端部固定连接有阀体，所述循环结构(6)包括有循环泵(22)，所述循环泵(22)的输入端固定连接有抽取管，所述抽取管端部与储液箱(5)侧壁表面固定连接并与储液箱(5)内部连通，所述循环泵(22)的输出端固定连接有流量计(23)，所述流量计(23)的另一端固定连接有连接管(12)，所述连接管(12)的端部固定连接有布水器(11)，所述布水器(11)位于若干多孔板(10)的上侧并与塔体(9)内壁固定连接。

6.如权利要求5所述的高塔式生物除臭装置，其特征在于，所述储液箱(5)的一侧壁表面固定连接有控制模块(24)，所述阀体、循环泵(22)、流量计(23)、ph计(7)以及计量泵(8)均与控制模块(24)电性连接。
