一种纸质蜂窝板生产用涂胶设备的制作方法

本技术涉及纸质蜂窝板生产，尤其涉及一种纸质蜂窝板生产用涂胶设备。

背景技术：

1、在纸质蜂窝板生产过程中，涂胶是保障板体层间粘接强度、确保产品结构稳定的关键工序，需将胶水精准、均匀地涂覆于蜂窝芯或面板表面，再经后续压合形成合格产品。

2、现有纸质蜂窝板涂胶设备存在明显技术短板：涂胶机构适配性差，设备的涂胶嘴间距与高度固定，无法根据纸质蜂窝板的不同宽度（如窄幅蜂窝芯、宽幅面板）和厚度（如单层、多层复合板）灵活调整，易出现窄板涂胶溢出、宽板涂胶漏点，或厚板涂胶过浅、薄板涂胶过厚的问题，影响粘接质量，因此，针对以上现状，迫切需要开发一种对纸质蜂窝板涂胶方便，且可通过拧松顶紧螺栓滑动滑移套，调整涂胶嘴间距以适配不同宽度蜂窝板，转动旋转把手带动螺纹套、螺纹杆运动，调节涂胶嘴高度以适配不同厚度蜂窝板，适用范围更广的纸质蜂窝板生产用涂胶设备，以克服当前实际应用中的不足，满足当前的需求。

技术实现思路

1、本实用新型的目的在于提供一种纸质蜂窝板生产用涂胶设备，以解决上述背景技术中提出的问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：

3、一种纸质蜂窝板生产用涂胶设备，包括工作台、输送机构、支架、储胶桶、输胶泵、分流管和可调式涂胶机构，所述输送机构安装于工作台上，所述支架固定于工作台上，所述输胶泵固定于支架上，所述输胶泵的入口端连接有插到储胶桶内的进胶管，所述输胶泵的出口端安装有与分流管相连的出胶管，所述分流管固定于支架内，所述可调式涂胶机构安装于支架内并与分流管相连，所述可调式涂胶机构包括：支撑板、螺纹套、螺纹杆、横杆、滑移套、顶紧螺栓、涂胶嘴和软管，所述支撑板固定于支架内，所述螺纹套转动连接于支撑板上，所述螺纹杆安装于螺纹套内并将其贯穿，所述螺纹杆的底部与横杆相固定，所述横杆上滑动安装有多个滑移套，每个所述滑移套的前侧均固定有一个涂胶嘴，每个所述涂胶嘴均通过一个软管与分流管相连，每个所述滑移套的底部均安装有一个顶到横杆上的顶紧螺栓。

4、优选的：所述横杆的左右两端分别固定有滑块，所述支架内固定有两个导轨，所述滑块滑动安装于导轨上。

5、优选的：所述支撑板的外侧固定有旋转把手，所述旋转把手用于人手旋转。

6、优选的：所述输送机构包括：传动辊、输送带和第一电机，所述传动辊的数量为两个并转动连接于工作台的两端，两个所述传动辊之间通过输送带传动连接，所述第一电机固定于工作台上，所述第一电机的输出轴通过联轴器与一个传动辊相固定。

7、优选的：所述工作台的一侧安装有plc控制器，所述第一电机、输胶泵分别与plc控制器电性连接。

8、本实用新型的有益效果是：该纸质蜂窝板生产用涂胶设备，通过输送机构输送纸质蜂窝板，通过输胶泵抽取储胶桶内胶水输送至分流管内，再由多个涂胶嘴将胶水涂到纸质蜂窝板上；另外，将顶紧螺栓拧松，然后，对滑移套进行滑动，通过滑移套带动涂胶嘴移动，从而调整多个涂胶嘴之间的距离，以便适应不同宽度的纸质蜂窝板涂胶，通过转动旋转把手带动螺纹套转动，通过螺纹套转动带动螺纹杆上下移动，通过螺纹杆带动横杆、滑移套、涂胶嘴上下移动，从而调整涂胶嘴的高度，以便对不同厚度的纸质蜂窝板涂胶。综上所述，本实用新型对纸质蜂窝板涂胶方便，且可通过拧松顶紧螺栓滑动滑移套，调整涂胶嘴间距以适配不同宽度蜂窝板，转动旋转把手带动螺纹套、螺纹杆运动，调节涂胶嘴高度以适配不同厚度蜂窝板，适用范围更广。

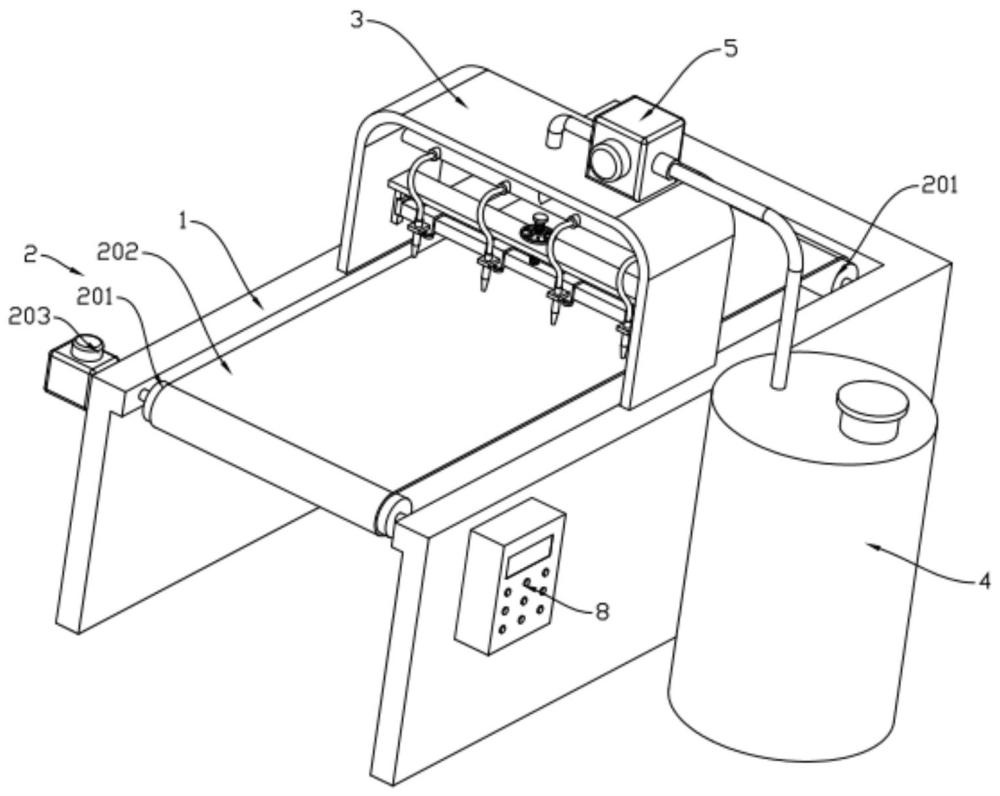

1.一种纸质蜂窝板生产用涂胶设备，包括工作台（1）、输送机构（2）、支架（3）、储胶桶（4）、输胶泵（5）、分流管（6）以及可调式涂胶机构（7），其特征在于：所述工作台（1）用于支撑和固定其他组件；所述输送机构（2）安装于工作台（1）上，用于连续输送纸质蜂窝板；所述支架（3）固定在工作台（1）上，用于支撑输胶泵（5）、分流管（6）以及可调式涂胶机构（7）；所述储胶桶（4）位于设备一侧，用于存放胶水并为涂胶过程提供胶水源；所述输胶泵（5）安装在支架（3）上，通过进胶管（501）从储胶桶（4）抽取胶水，并通过出胶管（502）将胶水送入分流管（6）；所述分流管（6）固定在支架（3）内，接收来自输胶泵（5）的胶水并分配给各个涂胶嘴（707）；所述可调式涂胶机构（7）安装于支架（3）内并与分流管（6）相连，用于对纸质蜂窝板进行涂胶操作。

2.根据权利要求1所述的纸质蜂窝板生产用涂胶设备，其特征在于：所述输送机构（2）包括传动辊（201）、输送带（202）和第一电机（203），传动辊（201）的数量为两个，分别转动连接于工作台（1）的两端，两个传动辊（201）之间通过输送带（202）传动连接；第一电机（203）固定于工作台（1）上，其输出轴通过联轴器与一个传动辊（201）相固定，用于驱动传动辊（201）和输送带（202）运转。

3.根据权利要求1所述的纸质蜂窝板生产用涂胶设备，其特征在于：所述可调式涂胶机构（7）包括支撑板（701）、螺纹套（702）、螺纹杆（703）、横杆（704）、滑移套（705）、顶紧螺栓（706）、涂胶嘴（707）以及软管（708），支撑板（701）固定于支架（3）内，螺纹套（702）转动连接于支撑板（701）上，外侧固定有旋转把手（7021），螺纹杆（703）安装于螺纹套（702）内并贯穿螺纹套（702），其底部与横杆（704）相固定，横杆（704）上滑动安装有多个滑移套（705），每个滑移套（705）的前侧均固定有一个涂胶嘴（707），每个涂胶嘴（707）均通过一个软管（708）与分流管（6）相连。

4.根据权利要求3所述的纸质蜂窝板生产用涂胶设备，其特征在于：所述横杆（704）的左右两端分别固定有滑块（7041），支架（3）内固定有两个导轨（7042），滑块（7041）滑动安装于导轨（7042）上，确保横杆（704）水平移动稳定。

5.根据权利要求3所述的纸质蜂窝板生产用涂胶设备，其特征在于：每个滑移套（705）的底部均安装有一个顶到横杆（704）上的顶紧螺栓（706），当顶紧螺栓（706）拧松时，滑移套（705）可在横杆（704）上滑动，从而调整涂胶嘴（707）之间的间距。

6.根据权利要求1所述的纸质蜂窝板生产用涂胶设备，其特征在于：所述输胶泵（5）的入口端连接有插到储胶桶（4）内的进胶管（501），出口端安装有与分流管（6）相连的出胶管（502），输胶泵（5）通过plc控制器（8）控制运行。

7.根据权利要求1所述的纸质蜂窝板生产用涂胶设备，其特征在于：所述工作台（1）的一侧安装有plc控制器（8），第一电机（203）和输胶泵（5）分别与plc控制器（8）电性连接。

8.根据权利要求3所述的纸质蜂窝板生产用涂胶设备，其特征在于：所述螺纹套（702）的外侧固定有旋转把手（7021），用于手动调节螺纹杆（703）的高度。

9.根据权利要求3所述的纸质蜂窝板生产用涂胶设备，其特征在于：所述涂胶嘴（707）通过软管（708）与分流管（6）相连，软管（708）具有一定的柔性，能够在涂胶嘴（707）位置调整时保持胶水的连续传输。

10.根据权利要求1所述的纸质蜂窝板生产用涂胶设备，其特征在于：所述分流管（6）固定在支架（3）内，接收来自输胶泵（5）的胶水并通过多个软管（708）将胶水分配至各个涂胶嘴（707）。
