一种节能型工业废水处理设备的制作方法
本发明涉及工业废水处理，更具体地说，它涉及一种节能型工业废水处理设备。
背景技术：
1、工业废水是指工业生产过程中产生的各类废水，其通常含有悬浮颗粒、固体杂质、盐分及其他污染物，对于化工、电镀、印染等行业产生的部分高盐、高浓度工业废水，在进行资源化处理时，通常需要先对废水中的颗粒杂质进行过滤处理，现有的工业废水处理过程中，废水通常先经过过滤袋，以截留废水中的颗粒杂质。
2、然而，在长时间连续处理过程中，废水中的颗粒杂质会逐渐堆积并附着于过滤袋的内表面，导致过滤袋的有效过滤面积逐渐减小，废水通过过滤袋的流量随之下降，因此需要定期对过滤袋进行清理，传统设备在对过滤袋进行清理时，通常需要停机并将过滤袋拆卸后进行清理，从而影响废水的持续过滤处理，尤其在处理高浓度工业废水时，由于单位体积废水中所含颗粒杂质量较多，过滤袋容易在较短时间内达到较高的积污程度，需要频繁停机进行清理，不仅增加了设备的维护工作量，还容易造成废水过滤处理过程出现间歇性中断。
技术实现思路
1、本发明提供一种节能型工业废水处理设备，解决相关技术中工业废水过滤过程中颗粒杂质容易持续堆积并附着于过滤袋内表面，传统清理方式难以充分去除，导致过滤袋过滤能力下降且需要频繁停机清理，难以持续过滤处理，以及虽然部分设备采用向上顶起过滤袋的方式利用杂质自身重力进行清理，但翻起后的滤袋顶部较为平缓，颗粒杂质仍易滞留，同时长期堆积于滤袋底部的杂质附着较为紧密，单纯依靠翻转难以彻底清除，残留杂质仍会持续影响过滤袋的有效过滤面积及废水过滤流量的技术问题。
2、本发明提供了一种节能型工业废水处理设备，包括支架，所述支架上固定连接有过滤箱，过滤箱的顶部开设有导入孔，过滤箱内部设置有翻动式过滤部，所述翻动式过滤部包括矩形座、多个滤袋、柔性刮环以及顶起组件，矩形座固定安装于过滤箱的内壁，每个矩形座上均开设有矩形孔，滤袋的上端安装于矩形孔内，柔性刮环安装于过滤箱内部，并位于矩形座的上方，柔性刮环受驱动于过滤箱内竖直升降，顶起组件包括驱动件以及矩形托框，矩形托框连接滤袋的底部，驱动件布置于过滤箱内部，且驱动件的输出端连接矩形托框，驱动件用于驱使矩形托框于过滤箱内竖直升降。
3、在一个优选的实施方式中，所述驱动件包括电动滑板和顶筒，电动滑板固定安装于过滤箱的内壁，顶筒安装于过滤箱内壁，电动滑板的输出端连接顶筒的下端，顶筒的上端固定连接矩形托框。
4、在一个优选的实施方式中，过滤箱内安装有二级顶升件，所述二级顶升件包括顶板，所述矩形托框前后相对侧均开设有竖槽，两个竖槽之间共同滑动连接有顶板，所述顶板下端面固定连接有滑动连接在顶筒中的顶杆，顶筒外壁沿自身轴向开设有腰形槽，顶杆外壁固定连接有滑动连接在腰形槽中的拨柱，所述电动滑板上端面开设有滑槽，所述滑槽中滑动连接有滑座，滑座与滑槽之间共同固定连接有顶簧，滑座上端面等距固定连接有若干个与拨柱配合的楔形板，所述过滤箱内腔安装有与滑座配合的梯形板。
5、在一个优选的实施方式中，所述过滤箱上腔壁固定连接有电动伸缩杆组，所述电动伸缩杆组下端固定连接有滑动框，所述柔性刮环固定安装在滑动框内壁。
6、在一个优选的实施方式中，所述滑动框内壁开设有若干个导流槽，所述柔性刮环上端面沿从上至下逐渐向靠近滑动框的一侧倾斜。
7、在一个优选的实施方式中，翻动式过滤部还包括收集组件，所述收集组件包括矩形座上表面的环形槽，过滤箱的侧面安装有排出管，排出管的一端贯穿过滤箱并伸入环形槽内部，且排出管的一端与环形槽内部相互连通。
8、在一个优选的实施方式中，所述排出管前端共同连通有导出管。
9、在一个优选的实施方式中，所述过滤箱上端面连通有两个通入管组，位于前部的所述通入管组与从左至右数奇数位的导入孔相连通，位于后部的所述通入管组与从左至右数偶数位的导入孔相连通。
10、在一个优选的实施方式中，所述过滤箱后端面等距连通有若干个进水管。
11、在一个优选的实施方式中，所述滑动框下端面通过连接块固定连接有弹簧伸缩杆，弹簧伸缩杆远离连接块的一端固定连接有刮条。
12、本发明的有益效果在于：
13、本发明通过将多个滤袋划分为两组，并利用两组滤袋交替进行过滤和翻转清理，使其中一组滤袋进行清理时，另一组滤袋仍能够进行工业废水过滤，从而减少滤袋清理过程对整体废水处理流程造成的中断，提高对废水的连续处理能力。
14、本发明通过顶起组件带动滤袋由下凹过滤状态翻转至向上翻起状态，并利用二级顶升件进一步将滤袋顶部顶成中部高、左右两侧低的倒v形，使附着于滤袋上的颗粒杂质在翻转、重力滑落以及柔性刮环刮除的共同作用下脱离滤袋，从而减少颗粒杂质持续附着造成的滤袋堵塞，确保滤袋的持续过滤能力。

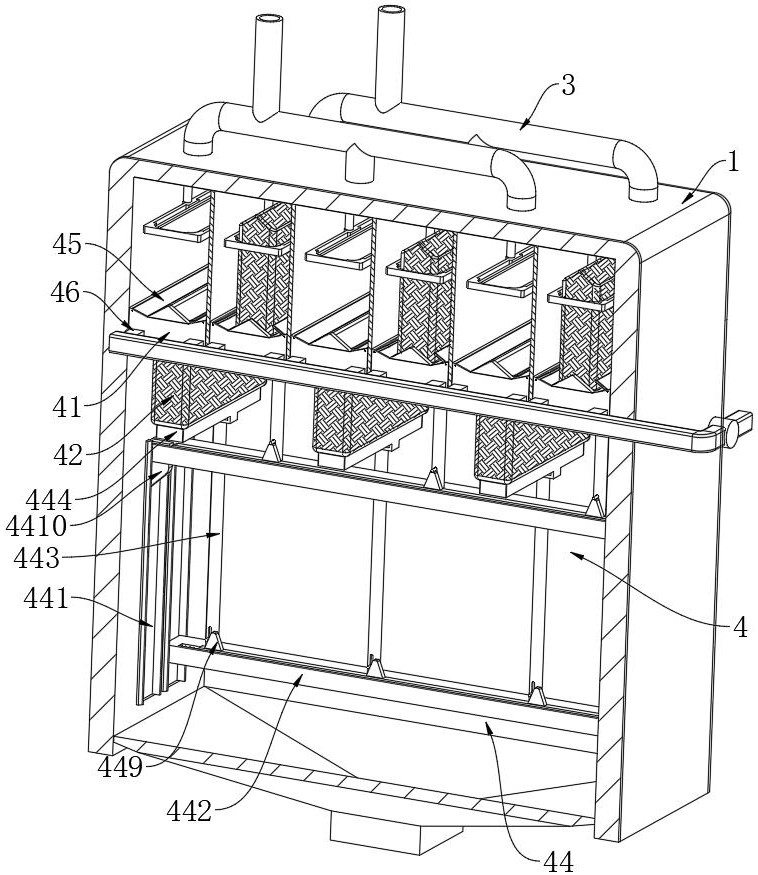

1.一种节能型工业废水处理设备，包括支架(1)，所述支架(1)上固定连接有过滤箱(2)，过滤箱(2)的顶部开设有导入孔，其特征在于，过滤箱(2)内部设置有翻动式过滤部(4)，所述翻动式过滤部(4)包括矩形座(41)、多个滤袋(42)、柔性刮环(432)以及顶起组件(44)，矩形座(41)固定安装于过滤箱(2)的内壁，每个矩形座(41)上均开设有矩形孔，滤袋(42)的上端安装于矩形孔内，柔性刮环(432)安装于过滤箱(2)内部，并位于矩形座(41)的上方，柔性刮环(432)受驱动于过滤箱(2)内竖直升降，顶起组件(44)包括驱动件以及矩形托框(444)，矩形托框(444)连接滤袋(42)的底部，驱动件布置于过滤箱(2)内部，且驱动件的输出端连接矩形托框(444)，驱动件用于驱使矩形托框(444)于过滤箱(2)内竖直升降。
2.根据权利要求1所述的一种节能型工业废水处理设备，其特征在于，所述驱动件包括电动滑板(442)和顶筒(443)，电动滑板(442)固定安装于过滤箱的内壁，顶筒(443)安装于过滤箱(2)内壁，电动滑板(442)的输出端连接顶筒(443)的下端，顶筒(443)的上端固定连接矩形托框(444)。
3.根据权利要求2所述的一种节能型工业废水处理设备，其特征在于，所述过滤箱(2)内安装有二级顶升件，所述二级顶升件包括顶板(445)，所述矩形托框(444)前后相对侧均开设有竖槽，两个竖槽之间共同滑动连接有顶板(445)，所述顶板(445)下端面固定连接有滑动连接在顶筒(443)中的顶杆(446)，顶筒(443)外壁沿自身轴向开设有腰形槽，顶杆(446)外壁固定连接有滑动连接在腰形槽中的拨柱(447)，所述电动滑板(442)上端面开设有滑槽，所述滑槽中滑动连接有滑座(448)，滑座(448)与滑槽之间共同固定连接有顶簧，滑座(448)上端面等距固定连接有若干个与拨柱(447)配合的楔形板(449)，所述过滤箱(2)内腔安装有有与滑座(448)配合的梯形板(4410)。
4.根据权利要求1所述的一种节能型工业废水处理设备，其特征在于，所述过滤箱(2)上腔壁固定连接有电动伸缩杆组(431)，所述电动伸缩杆组(431)下端固定连接有滑动框，所述柔性刮环(432)固定安装在滑动框内壁。
5.根据权利要求4所述的一种节能型工业废水处理设备，其特征在于，所述滑动框内壁开设有若干个导流槽，所述柔性刮环(432)上端面沿从上至下逐渐向靠近滑动框的一侧倾斜。
6.根据权利要求1所述的一种节能型工业废水处理设备，其特征在于，所述翻动式过滤部(4)还包括收集组件(45)，所述收集组件(45)包括矩形座(41)上表面的环形槽(451)，过滤箱(2)的侧面安装有排出管(46)，排出管的一端贯穿过滤箱并伸入环形槽(451)内部，且排出管的一端与环形槽(451)内部相互连通。
7.根据权利要求6所述的一种节能型工业废水处理设备，其特征在于，所述排出管(46)前端共同连通有导出管。
8.根据权利要求1所述的一种节能型工业废水处理设备，其特征在于，所述过滤箱(2)上端面连通有两个通入管组(3)，位于前部的所述通入管组(3)与从左至右数奇数位的导入孔相连通，位于后部的所述通入管组(3)与从左至右数偶数位的导入孔相连通。
9.根据权利要求6所述的一种节能型工业废水处理设备，其特征在于，所述过滤箱(2)后端面等距连通有若干个进水管。
10.根据权利要求4所述的一种节能型工业废水处理设备，其特征在于，滑动框下端面通过连接块固定连接有弹簧伸缩杆，弹簧伸缩杆远离连接块的一端固定连接有刮条(43)。
