一种书籍纸张修复设备

本发明属于纸张修复，尤其涉及一种书籍纸张修复设备。

背景技术：

1、图书馆馆藏的书籍，在长期存放、借阅翻阅过程中，受温湿度波动、外力弯折、粉尘沉积等多重因素影响，书页极易出现表面浮尘附着和折痕等病害问题。浮尘不仅影响文献外观，粉尘中的杂质还会加速纸张酸化老化；褶皱、卷曲书页不仅不利于翻阅扫描，长期形变还会进一步加剧纸张纤维疲劳损伤，因此书页除尘与褶皱抚平是纸质文献保护性修复的基础工序。

2、对书籍、档案合订本可以通过拆线或拆除装订物，拆成单页进行修复，纸张的修复缺乏对纸张的除尘效果，纸张表面附着的粉尘对后续的修复产生一定影响，同时待修复书页普遍厚度薄、纸张纤维强度偏低，若采用刚性接触式限位结构，夹持、压紧作用力容易对书页造成挤压损伤，甚至引发纸张撕裂、边角破损；而若不对纸张施加有效限位约束，则会使得纸张在修复过程中产生移位和起鼓，进而降低装置对纸张褶皱的抚平效果。

技术实现思路

1、本发明的目的在于：为了解决现有的缺乏对纸张的除尘效果，同时修复过程缺乏限位会使得纸张位移或起鼓，降低装置对纸张褶皱抚平效果的问题，而提出的一种书籍纸张修复设备。

2、为了实现上述目的，本发明采用了如下技术方案：

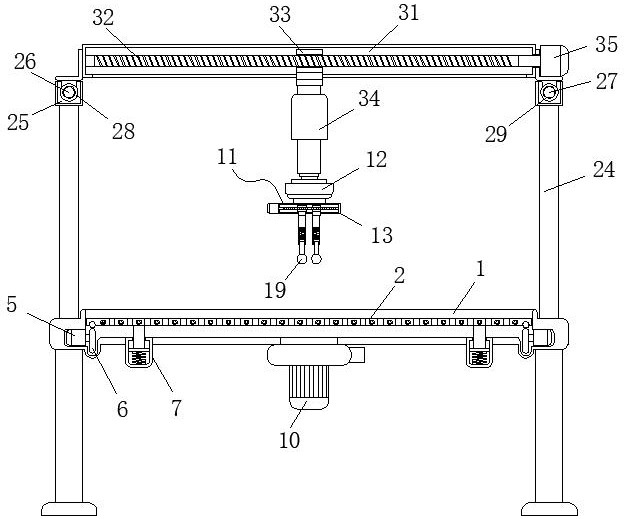

3、一种书籍纸张修复设备，包括底框、底框内部滑动连接的金属平台，所述金属平台上表面均匀开设有若干通孔，所述金属平台的内部镶嵌有加热丝，所述底框内壁固定连接有第一电机，所述第一电机输出端固定连接的偏心轮与金属平台的底面相抵接，所述底框内底壁镶嵌的活塞筒内壁滑动连接有活塞杆，所述活塞杆的上端与金属平台的底面固定连接，且活塞杆的底面设置的伸缩弹簧与活塞筒的内底壁固定连接，所述底框底面固定连通有抽风机，所述金属平台的上方设置有抚平机构；

4、所述抚平机构包括电动转向台，所述电动转向台底面固定连接的滑槽板的内部设置有直杆，所述滑槽板外表面固定连接的第二电机的输出端与直杆固定连接，所述直杆外表面开设的一对往复丝纹的外表面均啮合有第一螺母，两个所述第一螺母的外部均设置有抚平杆。

5、作为上述技术方案的进一步描述：

6、所述第二电机贯穿滑槽板并与直杆的左端固定连接，且第二电机与滑槽板的贯穿处转动连接，所述直杆的右端与滑槽板的内侧壁转动连接。

7、作为上述技术方案的进一步描述：

8、所述第一螺母外表面固定连接有立筒，所述立筒内壁滑动连接的立杆与抚平杆转动连接，所述立杆上端固定连接的压簧与立筒的内顶壁固定连接。

9、作为上述技术方案的进一步描述：

10、所述金属平台底面转动连接的滚珠与偏心轮相抵接，所述伸缩弹簧的上下两端分别与活塞杆和活塞筒固定连接，所述活塞杆的上端与活塞筒的贯穿处滑动连接。

11、作为上述技术方案的进一步描述：

12、所述抽风机与底框底面的中部固定连接，且抽风机的进气端与底框的内部相连通，所述抽风机的出气端与外部相连通。

13、作为上述技术方案的进一步描述：

14、所述底框上表面固定连接的一对支架均设置有顶盒，两个所述顶盒的内壁分别转动连接有第一螺纹杆和限位杆，所述第一螺纹杆外表面螺纹连接有第二螺母，所述限位杆外表面滑动连接有限位环，所述顶盒外表面固定连接的第三电机与第一螺纹杆的前端固定连接。

15、作为上述技术方案的进一步描述：

16、所述电动转向台上方设置的顶框与第二螺母和限位环的外表面固定连接，所述顶框内部设置的第二螺纹杆螺纹连接有第三螺母，所述第三螺母外表面固定连接的电动伸缩杆的伸缩端与电动转向台固定连接，所述顶框外表面固定连接的第四电机与第二螺纹杆的右端固定连接。

17、作为上述技术方案的进一步描述：

18、所述第三电机与顶盒的贯穿处和第四电机与顶框的贯穿处均转动连接，所述第二螺纹杆的左端与顶框的内壁转动连接。

19、综上所述，由于采用了上述技术方案，本发明的有益效果是：

20、本发明中，通过将待修复的书籍纸张拆线或拆除装订物，平铺至金属平台的上表面，抽风机的工作产生负压，装置通过负压对待修复的纸张实施吸附限位，通过第一电机带动偏心轮转动，使得金属平台带动纸张振动，使纸张表面附着的粉尘、纸屑受振动扰动而脱离纸面，以此对纸张达到除尘效果，减缓粉尘对后续纸张修复的影响，与此同时，负压吸附将纸张平整约束在金属平台上表面，减缓处理过程中纸张移位和起鼓，加热丝的低温加热，促使纸张纤维的残余应力得到释放，配合负压提供的展平约束和第二电机带动两个抚平杆相背或相向而行，增大了对纸张褶皱和卷曲变形的抚平效果。

1.一种书籍纸张修复设备，包括底框、底框内部滑动连接的金属平台，所述金属平台上表面均匀开设有若干通孔，其特征在于，所述金属平台的内部镶嵌有加热丝，所述底框内壁固定连接有第一电机，所述第一电机输出端固定连接的偏心轮与金属平台的底面相抵接，所述底框内底壁镶嵌的活塞筒内壁滑动连接有活塞杆，所述活塞杆的上端与金属平台的底面固定连接，且活塞杆的底面设置的伸缩弹簧与活塞筒的内底壁固定连接，所述底框底面固定连通有抽风机，所述金属平台的上方设置有抚平机构；

2.根据权利要求1所述的一种书籍纸张修复设备，其特征在于，所述第二电机贯穿滑槽板并与直杆的左端固定连接，且第二电机与滑槽板的贯穿处转动连接，所述直杆的右端与滑槽板的内侧壁转动连接。

3.根据权利要求1所述的一种书籍纸张修复设备，其特征在于，所述第一螺母外表面固定连接有立筒，所述立筒内壁滑动连接的立杆与抚平杆转动连接，所述立杆上端固定连接的压簧与立筒的内顶壁固定连接。

4.根据权利要求1所述的一种书籍纸张修复设备，其特征在于，所述金属平台底面转动连接的滚珠与偏心轮相抵接，所述伸缩弹簧的上下两端分别与活塞杆和活塞筒固定连接，所述活塞杆的上端与活塞筒的贯穿处滑动连接。

5.根据权利要求1所述的一种书籍纸张修复设备，其特征在于，所述抽风机与底框底面的中部固定连接，且抽风机的进气端与底框的内部相连通，所述抽风机的出气端与外部相连通。

6.根据权利要求1所述的一种书籍纸张修复设备，其特征在于，所述底框上表面固定连接的一对支架均设置有顶盒，两个所述顶盒的内壁分别转动连接有第一螺纹杆和限位杆，所述第一螺纹杆外表面螺纹连接有第二螺母，所述限位杆外表面滑动连接有限位环，所述顶盒外表面固定连接的第三电机与第一螺纹杆的前端固定连接。

7.根据权利要求6所述的一种书籍纸张修复设备，其特征在于，所述电动转向台上方设置的顶框与第二螺母和限位环的外表面固定连接，所述顶框内部设置的第二螺纹杆螺纹连接有第三螺母，所述第三螺母外表面固定连接的电动伸缩杆的伸缩端与电动转向台固定连接，所述顶框外表面固定连接的第四电机与第二螺纹杆的右端固定连接。

8.根据权利要求7所述的一种书籍纸张修复设备，其特征在于，所述第三电机与顶盒的贯穿处和第四电机与顶框的贯穿处均转动连接，所述第二螺纹杆的左端与顶框的内壁转动连接。
