一种水泵矩形配件打磨定位工装的制作方法

本技术属于定位装置，具体涉及一种水泵矩形配件打磨定位工装。

背景技术：

1、配件，指装配机械的零件或部件；也指损坏后重新安装上的零件或部件，配件可以分为标准配件和可选配件两类，在配件的加工过程中，通常需要用到打磨装置对配件表面进行打磨，打磨过程中需要借助定位装置对配件进行固定，使其在打磨的时候不会掉落和发生偏移。

2、公开号为cn217122744u的专利公开了一种可全方位调节的配件加工打磨定位装置，通过设置第一气缸、电动打磨头、平移调节机构、旋转定位机构和两个第二气缸，将精密配件置于两个夹持块之间，启动两个第二气缸同步工作伸长，推动两个夹持块抵住精密配件实现定位，固定牢靠，然后，启动第一气缸工作伸长，推动电动打磨头下移与精密配件相抵，启动电动打磨头进行打磨加工，同时，旋转定位机构带动精密配件旋转，平移调节机构带动与凹形架壳平移，实现精密配件的位移，从而实现对精密配件外表面的全方位打磨加工，打磨更全面，打磨质量更高，效率更快，且本装置自动化程度高，节省人力，控制精确。

3、上述配件打磨定位装置在使用时，需要借助两个气缸分别驱动两个夹持块对配件的两侧进行夹紧定位，两个气缸提高了设备应用成本，且两个气缸想要满足启停的同步性要求，需要其他设备进一步配合使用，无形中进一步增加了成本。

技术实现思路

1、针对现有技术存在的现有配件打磨定位装置需要借助两个气缸分别驱动两个夹持块对配件的两侧进行夹紧定位，两个气缸提高了设备应用成本，且两个气缸想要满足启停的同步性要求，需要其他设备进一步配合使用，无形中进一步增加了成本的问题，本实用新型提供一种水泵矩形配件打磨定位工装，只需驱动转动座原地转动，即可驱动移动座带动两个定位块对配件进行定位，相对于传统两个气缸的设置减少设备应用成本，且无需考虑两个气缸同步启停的配套条件和成本，配件定位步骤简便易于操作，更加符合配件打磨定位的需求。其具体技术方案如下：

2、一种水泵矩形配件打磨定位工装，包括基座，所述基座左下角安装有定位板，所述定位板设置为l型，所述定位板的l型侧壁定位有配件一侧，所述基座右上角可移动的设置有移动座，所述移动座外壁贯穿开设有滑槽，且所述滑槽开设方向的中轴线与所述基座的对角线重合，所述基座外壁垂直安装有固定销，且所述滑槽滑动套设于所述固定销的外壁上，所述移动座靠近所述配件外壁一侧安装有壳体，所述壳体外壁滑动内嵌有两个连接块，两个所述连接块分别安装有定位块，两个所述定位块分别与所述配件另一侧相贴合，所述配件在所述定位板与两个所述定位块共同作用下实现定位。

3、上述技术方案中，所述基座外壁转动设置有转动座，所述转动座靠近所述移动座外壁一侧设置为圆滑弧形，且所述转动座圆滑弧形外壁与所述移动座外壁转动贴合。

4、上述技术方案中，所述转动座远离所述移动座外壁一侧垂直安装有手柄。

5、上述技术方案中，所述移动座外壁安装有第一定位销，所述转动座外壁安装有第二定位销，所述第一定位销和所述第二定位销外壁挂设有拉簧。

6、上述技术方案中，所述固定销的横截面形状设置为t型。

7、上述技术方案中，所述壳体左下角侧壁开设有通槽，所述壳体内腔转动连接有螺杆，所述螺杆外壁两侧设置有方向相反且对称的螺纹，两个所述连接块分别螺纹套设于所述螺杆外壁两侧，且所述连接块滑动内嵌于所述通槽的内腔。

8、上述技术方案中，所述螺杆的一端延伸出所述壳体的外壁并连接有调节块。

9、上述技术方案中，所述基座的侧壁四角处分别安装有固定块，每个所述固定块外壁分别贯穿开设有定位孔。

10、上述技术方案中，所述壳体的外侧壁开设有多个插孔，且多个所述以所述螺杆为中心沿周向等距设置，所述调节块外壁贯穿设置有插杆，且所述插杆的自由端内嵌于其中一个所述插孔内腔。

11、本实用新型的一种水泵矩形配件打磨定位工装，与现有技术相比，有益效果为：

12、一、针对现有配件打磨定位装置需要借助两个气缸分别驱动两个夹持块对配件的两侧进行夹紧定位，两个气缸提高了设备应用成本，且两个气缸想要满足启停的同步性要求，需要其他设备进一步配合使用，无形中进一步增加了成本的问题，本实用新型通过定位板的设置能够对配件的一侧进行定位，借助两个定位块的配合能够实现配件另一侧的定位，本实用新型只需驱动转动座原地转动，即可驱动移动座带动两个定位块对配件进行定位，相对于传统两个气缸的设置减少设备应用成本，且无需考虑两个气缸同步启停的配套条件和成本，配件定位步骤简便易于操作，更加符合配件打磨定位的需求；

13、二、本实用新型通过转动座、第二定位销、拉簧、第一定位销的配合，能够促使移动座沿着固定销的外壁进行行进移动，促使移动座外壁的定位块靠近或远离配件的外壁，自由实现配件的灵活定位或拆卸；

14、三、本实用新型借助第一定位销、第二定位销、拉簧的设置，能够在去除对转动座的转动作用力时，自动实现移动座以及定位块脱离配件外壁，实现定位块的自动复位，无需额外步骤操作，节省批量配件打磨定位时的操作时间；

15、四、本实用新型借助壳体、通槽、螺杆、调节块和连接块的配合，能够对两个定位块的相对距离进行调节，从而促使两个定位块适用于不同形状的配件的定位需求，使定位装置的使用范围更加广泛；

16、综上，本实用新型只需驱动转动座原地转动，即可驱动移动座带动两个定位块对配件进行定位，相对于传统两个气缸的设置减少设备应用成本，且无需考虑两个气缸同步启停的配套条件和成本，配件定位步骤简便易于操作，更加符合配件打磨定位的需求，还能够对两个定位块的相对距离进行调节，从而促使两个定位块适用于不同形状的配件的定位需求，使定位装置的使用范围更加广泛。

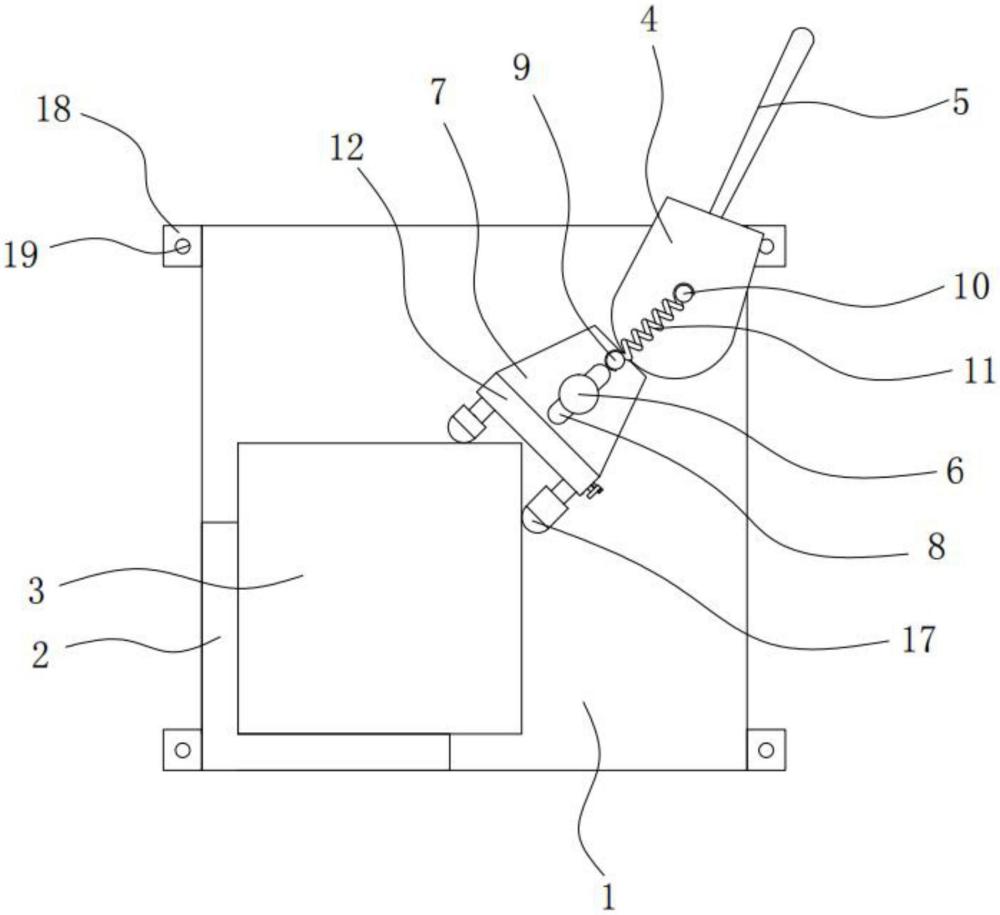

1.一种水泵矩形配件打磨定位工装，包括基座（1），其特征在于，所述基座（1）左下角安装有定位板（2），所述定位板（2）设置为l型，所述定位板（2）的l型侧壁定位有配件（3）一侧，所述基座（1）右上角可移动的设置有移动座（7），所述移动座（7）外壁贯穿开设有滑槽（8），且所述滑槽（8）开设方向的中轴线与所述基座（1）的对角线重合，所述基座（1）外壁垂直安装有固定销（6），且所述滑槽（8）滑动套设于所述固定销（6）的外壁上，所述移动座（7）靠近所述配件（3）外壁一侧安装有壳体（12），所述壳体（12）外壁滑动内嵌有两个连接块（16），两个所述连接块（16）分别安装有定位块（17），两个所述定位块（17）分别与所述配件（3）另一侧相贴合，所述配件（3）在所述定位板（2）与两个所述定位块（17）共同作用下实现定位。

2.根据权利要求1所述的一种水泵矩形配件打磨定位工装，其特征在于：所述基座（1）外壁转动设置有转动座（4），所述转动座（4）靠近所述移动座（7）外壁一侧设置为圆滑弧形，且所述转动座（4）圆滑弧形外壁与所述移动座（7）外壁转动贴合。

3.根据权利要求2所述的一种水泵矩形配件打磨定位工装，其特征在于：所述转动座（4）远离所述移动座（7）外壁一侧垂直安装有手柄（5）。

4.根据权利要求2所述的一种水泵矩形配件打磨定位工装，其特征在于：所述移动座（7）外壁安装有第一定位销（9），所述转动座（4）外壁安装有第二定位销（10），所述第一定位销（9）和所述第二定位销（10）外壁挂设有拉簧（11）。

5.根据权利要求1所述的一种水泵矩形配件打磨定位工装，其特征在于：所述固定销（6）的横截面形状设置为t型。

6.根据权利要求1所述的一种水泵矩形配件打磨定位工装，其特征在于：所述壳体（12）左下角侧壁开设有通槽（13），所述壳体（12）内腔转动连接有螺杆（14），所述螺杆（14）外壁两侧设置有方向相反且对称的螺纹，两个所述连接块（16）分别螺纹套设于所述螺杆（14）外壁两侧，且所述连接块（16）滑动内嵌于所述通槽（13）的内腔。

7.根据权利要求6所述的一种水泵矩形配件打磨定位工装，其特征在于：所述螺杆（14）的一端延伸出所述壳体（12）的外壁并连接有调节块（15）。

8.根据权利要求1所述的一种水泵矩形配件打磨定位工装，其特征在于：所述基座（1）的侧壁四角处分别安装有固定块（18），每个所述固定块（18）外壁分别贯穿开设有定位孔（19）。

9.根据权利要求7所述的一种水泵矩形配件打磨定位工装，其特征在于：所述壳体（12）的外侧壁开设有多个插孔（20），且多个所述（20）以所述螺杆（14）为中心沿周向等距设置，所述调节块（15）外壁贯穿设置有插杆（21），且所述插杆（21）的自由端内嵌于其中一个所述插孔（20）内腔。
