一种多频复合式药剂擦洗与表面调浆一体机的制作方法

本技术涉及材料表面加工，尤其涉及一种多频复合式药剂擦洗与表面调浆一体机。

背景技术：

1、在工件的加工制造过程中，表面处理是确保产品最终质量与性能的关键环节，尤其是在机械、家具和电子产品领域，工件表面需要经过药剂清洗、打磨擦洗、干燥以及重新喷涂调浆一系列复杂的工序，目前，完成这些工序往往需要将工件在不同的独立设备之间进行转移，例如，工件首先在清洗机上进行药剂处理，然后被搬运至专用的打磨和擦洗设备进行表面处理，之后再移至烘干区，最后送入喷涂房进行调浆和喷漆作业。

2、这种多设备、分站式的作业模式，不仅需要占用大量的生产场地，更重要的是，工件在各个工位之间的转运过程大多依赖人工操作，这不仅大大增加了劳动强度，还割裂了生产流程的连续性，导致整体生产效率低下，此外，在转运过程中工件也存在发生磕碰、受到二次污染的情形，影响了最终的产品质量，更为关键的是，现有的擦洗设备功能单一，其擦洗频率和强度一般是固定的，难以根据工件材质的软硬、表面状况以及具体工艺要求进行灵活调整，这使得设备在面对多样化的加工需求时适应性差，无法实现最佳的表面处理效果。

3、因此，本实用新型提出一种多频复合式药剂擦洗与表面调浆一体机，来解决现有技术的不足。

技术实现思路

1、针对现有技术中，工件表面处理存在的工序分散、流程冗长、依赖人工转运导致生产效率低下、各工序难以有效衔接、以及擦洗设备功能单一、无法根据工艺需求灵活调整擦洗强度问题，本实用新型旨在提供一种结构经过改良的、能够有效解决上述问题的多频复合式药剂擦洗与表面调浆一体机。

2、本实用新型提供一种多频复合式药剂擦洗与表面调浆一体机，包括：机床、平台、导轨一、导轨二、齿轨、电机二、齿轮；以及药剂喷洒机构、擦洗机构、风干机构和表面调浆机构。

3、其中，擦洗机构包括由电机一驱动的传动杆、从动杆和压杆，砂纸依次绕经从动杆、压杆下方和传动杆。

4、并且，药剂喷洒机构、擦洗机构、风干机构和表面调浆机构依次沿平台在机床上的运动路径进行设置，平台通过电机二驱动齿轮与齿轨的啮合实现线性移动，从而使工件自动、连续地经过上述各个机构，擦洗机构中的电机一驱动传动杆转动以实现砂纸的卷收和运动。

5、优选的，机床上设置有支撑板一、支撑板二和支撑板三，这些支撑板的上端均固定连接有轴承，从动杆、压杆和传动杆分别通过轴承转动地安装在对应的支撑板一、支撑板二和支撑板三上。

6、优选的，电机一通过固定板固定连接在支撑板三上。

7、优选的，砂纸的两侧设置有用于压紧砂纸的压盖。

8、优选的，药剂喷洒机构包括药剂罐和药剂喷嘴，药剂罐经由管道一与药剂喷嘴连通。

9、优选的，风干机构包括风箱和安装于风箱上方的风扇，风箱通过支撑板四固定连接在机床上。

10、优选的，风扇设置有两个，且分别位于风箱的前后侧。

11、优选的，表面调浆机构包括漆罐和漆嘴，漆罐经由管道二与漆嘴连通，管道二固定在支撑板五上。

12、优选的，作为一种具体的实施方式，电机一为可调速电机，通过调节电机一的转速以改变砂纸的运动速度，从而实现多频擦洗。

13、本实用新型具有如下有益效果：

14、1.本实用新型，通过将可移动的平台与沿运动路径依次设置的药剂喷洒机构、多频擦洗机构、风干机构和表面调浆机构集成于一体化机床之上，解决了现有技术中表面处理工序分散、依赖人工转运、生产流程冗长且效率低下的问题。

15、2.本实用新型，通过设置由可调速电机驱动传动杆进而联动收放砂纸的擦洗机构，解决了现有技术中擦洗强度固定、难以适应不同工件和工艺要求的缺陷，达到了通过调节电机转速即可方便地改变砂纸运动速度、从而实现对工件表面进行不同频率和强度复合擦洗的技术效果，增强了设备的工艺适应性和加工灵活性。

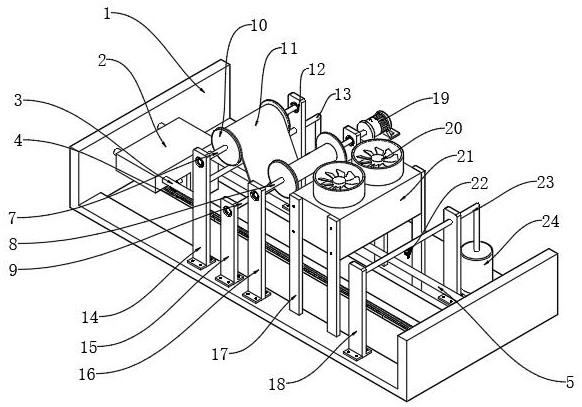

1.一种多频复合式药剂擦洗与表面调浆一体机，包括：机床（1）、依次沿平台（2）运动路径设置的药剂喷洒机构、擦洗机构、风干机构、表面调浆机构和导向连接在所述机床（1）上的平台（2）；

2.根据权利要求1所述的一种多频复合式药剂擦洗与表面调浆一体机，其特征在于，所述机床（1）上设置有支撑板一（14）、支撑板二（15）和支撑板三（16），所述支撑板一（14）、支撑板二（15）和支撑板三（16）的上端均固定连接有轴承（12），所述从动杆（7）、压杆（8）和传动杆（9）分别通过所述轴承（12）转动地安装在对应的支撑板一（14）、支撑板二（15）和支撑板三（16）上。

3.根据权利要求2所述的一种多频复合式药剂擦洗与表面调浆一体机，其特征在于，所述电机一（19）通过固定板（6）固定连接在所述支撑板三（16）上。

4.根据权利要求1所述的一种多频复合式药剂擦洗与表面调浆一体机，其特征在于，所述砂纸（11）的两侧设置有用于压紧所述砂纸（11）的压盖（10）。

5.根据权利要求1所述的一种多频复合式药剂擦洗与表面调浆一体机，其特征在于，所述药剂喷洒机构包括药剂罐（27）和药剂喷嘴（28），所述药剂罐（27）经由管道一（13）与所述药剂喷嘴（28）连通。

6.根据权利要求1所述的一种多频复合式药剂擦洗与表面调浆一体机，其特征在于，所述风干机构包括风箱（21）和安装于所述风箱（21）上方的风扇（20），所述风箱（21）通过支撑板四（17）固定连接在所述机床（1）上。

7.根据权利要求6所述的一种多频复合式药剂擦洗与表面调浆一体机，其特征在于，所述风扇（20）设置有两个，且分别位于所述风箱（21）的前后侧。

8.根据权利要求1所述的一种多频复合式药剂擦洗与表面调浆一体机，其特征在于，所述表面调浆机构包括漆罐（24）和漆嘴（22），所述漆罐（24）经由管道二（23）与所述漆嘴（22）连通，所述管道二（23）固定在支撑板五（18）上。

9.根据权利要求1所述的一种多频复合式药剂擦洗与表面调浆一体机，其特征在于，所述电机一（19）为可调速电机，通过调节所述电机一（19）的转速以改变所述砂纸（11）的运动速度，从而实现多频擦洗。
