一种氢燃料电池冲击检测设备的制作方法

本技术涉及氢燃料电池检测设备，具体为一种氢燃料电池冲击检测设备。

背景技术：

1、氢燃料电池与传统锂电池的区别在于其属于发电装置，同时在新能源车辆上运用较为广泛，为了确保电池在各种使用环境下都能保持优良表现，通常会对氢燃料电池进行严格测试，其中就包括冲击试验，冲击试验的目的是模拟氢燃料电池在实际使用过程中可能遇到的撞击、跌落等意外情况，从而评估电池在这些极端条件下的安全性和性能表现。

2、现有的氢燃料电池在进行冲击试验时，通常是将待测试的氢燃料电池平放在输送带上，使其依次经过冲击结构，这种方式虽然能提高试验的效率，但使得氢燃料电池所受的撞击角度以及所受的撞击力度是固定且无法进行调节的，导致该种检测方式无法满足氢燃料电池不同的检测需求；另外，现有的氢燃料电池在检测过程中，与输送带之间未存在有效的连接关系，使得氢燃料电池在受到冲击时无法维持稳定状态，容易沿着输送带滑动移位，使得冲击结构施加给电池的作用力会出现偏差，进而影响冲击检测结果的准确性。

技术实现思路

1、本实用新型的目的在于提供一种氢燃料电池冲击检测设备，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种氢燃料电池冲击检测设备，包括外壳，所述外壳的顶端安装有电动推杆，所述电动推杆的输出端转动连接有压盘，所述压盘的底端开设有第二卡槽，所述压盘的正下方设有转盘，所述转盘的顶端开设有第一卡槽，所述第一卡槽的一端嵌设有卡条，所述外壳底部的内侧安装有第二旋转电机，所述外壳中部的内侧设置有固定框，所述固定框的底部设置有第一旋转电机，所述第一旋转电机的输出端设置有转轴，所述固定框的内侧设有活动框，所述活动框的一侧壁设置有横杆，所述横杆的末端固定连接有竖杆，所述竖杆的顶端和底端均固定连接有冲击球。

3、优选的，所述第二旋转电机的输出端与所述转盘的底端卡合连接，所述转盘通过第二旋转电机与所述外壳转动连接。

4、优选的，所述外壳正面的中部开设有豁口，所述豁口与所述第一卡槽靠近卡条的一端相连通。

5、优选的，所述转轴的中部设置有第一偏心轴齿轮，所述第一偏心轴齿轮的外壁啮合有第二偏心轴齿轮，所述第一偏心轴齿轮和所述第二偏心轴齿轮的外侧共同套设有卡盘。

6、优选的，所述第一偏心轴齿轮通过转轴与所述固定框转动连接，所述第一偏心轴齿轮通过固定框与所述卡盘转动连接。

7、优选的，所述第二偏心轴齿轮的偏心轴两端分别与所述活动框的顶端和底端活动连接，所述活动框通过第二偏心轴齿轮与所述固定框滑动连接。

8、优选的，所述横杆通过活动框与所述固定框以及外壳中部的侧壁活动贯穿连接。

9、与现有技术相比，本实用新型的有益效果是：

10、1、本氢燃料电池冲击检测设备，通过设置的转盘、竖杆、冲击球、第一旋转电机和第二旋转电机，使得燃料电池能够随转盘沿着水平方向转动，使得电池表面的不同位置能够受到冲击球的冲击，并且冲击球与氢燃料电池的接触面更小，更易产生较大冲击力，同时能对氢燃料电池的不同部位进行冲击，从而能够满足不同氢燃料电池的检测需求。

11、2、本氢燃料电池冲击检测设备，通过设置的压盘、第一卡槽、第二卡槽和卡条，当氢燃料电池在进行冲击检测时，电池的顶端将卡在压盘底端的第二卡槽内，而电池的底端则卡在转盘的第一卡槽上，使得燃料电池在受到冲击时仍能够保持稳定状态，使得冲击球对氢燃料电池的冲击作用力不易产生偏差，从而减少对冲击检测结果产生的不利影响。

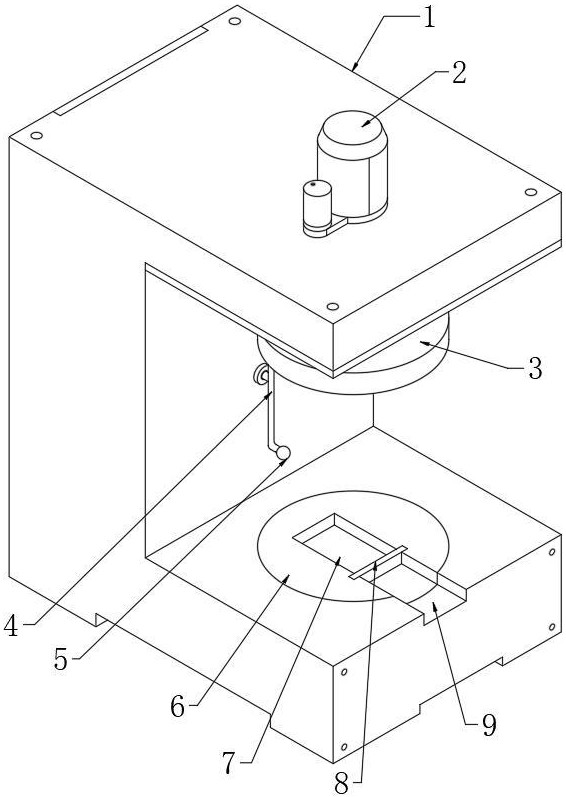

1.一种氢燃料电池冲击检测设备，包括外壳（1），其特征在于：所述外壳（1）的顶端安装有电动推杆（2），所述电动推杆（2）的输出端转动连接有压盘（3），所述压盘（3）的底端开设有第二卡槽（19），所述压盘（3）的正下方设有转盘（6），所述转盘（6）的顶端开设有第一卡槽（7），所述第一卡槽（7）的一端嵌设有卡条（8），所述外壳（1）底部的内侧安装有第二旋转电机（16），所述外壳（1）中部的内侧设置有固定框（10），所述固定框（10）的底部设置有第一旋转电机（12），所述第一旋转电机（12）的输出端设置有转轴（11），所述固定框（10）的内侧设有活动框（14），所述活动框（14）的一侧壁设置有横杆（15），所述横杆（15）的末端固定连接有竖杆（4），所述竖杆（4）的顶端和底端均固定连接有冲击球（5）。

2.根据权利要求1所述的一种氢燃料电池冲击检测设备，其特征在于：所述第二旋转电机（16）的输出端与所述转盘（6）的底端卡合连接，所述转盘（6）通过第二旋转电机（16）与所述外壳（1）转动连接。

3.根据权利要求1所述的一种氢燃料电池冲击检测设备，其特征在于：所述外壳（1）正面的中部开设有豁口（9），所述豁口（9）与所述第一卡槽（7）靠近卡条（8）的一端相连通。

4.根据权利要求1所述的一种氢燃料电池冲击检测设备，其特征在于：所述转轴（11）的中部设置有第一偏心轴齿轮（17），所述第一偏心轴齿轮（17）的外壁啮合有第二偏心轴齿轮（18），所述第一偏心轴齿轮（17）和所述第二偏心轴齿轮（18）的外侧共同套设有卡盘（13）。

5.根据权利要求4所述的一种氢燃料电池冲击检测设备，其特征在于：所述第一偏心轴齿轮（17）通过转轴（11）与所述固定框（10）转动连接，所述第一偏心轴齿轮（17）通过固定框（10）与所述卡盘（13）转动连接。

6.根据权利要求4所述的一种氢燃料电池冲击检测设备，其特征在于：所述第二偏心轴齿轮（18）的偏心轴两端分别与所述活动框（14）的顶端和底端活动连接，所述活动框（14）通过第二偏心轴齿轮（18）与所述固定框（10）滑动连接。

7.根据权利要求1所述的一种氢燃料电池冲击检测设备，其特征在于：所述横杆（15）通过活动框（14）与所述固定框（10）以及外壳（1）中部的侧壁活动贯穿连接。
