一种氢燃料电池生产加工设备的制作方法

本技术涉及氢燃料电池加工，具体为一种氢燃料电池生产加工设备。

背景技术：

1、氢燃料电池是将氢气和氧气的化学能直接转换成电能的发电装置，基本原理是电解水的逆反应，把氢和氧分别供给阳极和阴极，氢燃料电池需要依靠氢气核心能源，需要保证氢燃料电池中的氢气在电池内部时不易出现泄漏，因此，氢燃料电池在生产加工过程中需要进行泄漏测试，以降低氢燃料电池出现泄漏的概率。

2、但现有的氢燃料电池生产加工设备在对氢燃料电池进行泄漏测试，通常是将带有开口的筒体逐个围合在电池单体的外壁，然后还需要使用抽真空的方式将干扰的气体抽走，最后还需要通过筒体的间隙观察有无气泡出现，这种方式使得整个氢燃料电池加工测试的过程会比较繁琐费时；另外，由于气泡在从间隙中液体冒出时，气泡的体积较小并且破裂的速度较快，同时也不会留下印记，因此通过观察气泡的方式较难快速找到泄露的点位，不便于氢燃料电池在泄漏测试后快速找到对应的泄漏点位。

技术实现思路

1、本实用新型的目的在于提供一种氢燃料电池生产加工设备，以解决上述背景技术中提出的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种氢燃料电池生产加工设备，包括底箱，所述底箱顶端的中部开设有卡槽，所述底箱顶端的四角处均贯穿有竖筒，所述底箱的顶部设有顶框，所述顶框的中部贯穿有外罩筒，所述外罩筒的内侧设有内卡筒，所述内卡筒的内壁竖向排布有若干半圆筒，所述内卡筒两侧壁的顶部均设置有耳板，所述底箱内侧的四角处均设置有电动推杆，所述底箱的内部设置有储气仓，所述储气仓的一侧设置有循环加压气泵，所述储气仓的一侧壁贯穿有连接管，所述储气仓的另一侧壁贯穿有氢气回管。

3、优选的，所述外罩筒的底端开设有开口，所述开口两侧内壁的底部均固定连接有底板，所述内卡筒通过底板与所述外罩筒滑动连接。

4、优选的，所述底箱的顶端设置有密封条，所述密封条与所述外罩筒的底端面相贴合。

5、优选的，所述电动推杆的输出端与所述竖筒活动穿插连接，所述电动推杆输出端的顶端与所述顶框的底端固定连接，所述外罩筒通过顶框与所述底箱活动罩设连接。

6、优选的，所述连接管与所述储气仓的连接处设置有第一电磁阀，所述氢气出管与所述储气仓的连接处设置有第二电磁阀。

7、优选的，所述连接管远离储气仓的一端与所述循环加压气泵的出气口相连，所述循环加压气泵的进气口套设有氢气回管。

8、优选的，所述氢气出管和氢气回管均贯穿于所述底箱的顶端，所述氢气出管和氢气回管的顶端均安装有与氢燃料电池连接的接头。

9、与现有技术相比，本实用新型的有益效果是：

10、1、本氢燃料电池生产加工设备，通过设置的顶框、电动推杆、外罩筒、卡槽和竖筒，当氢燃料电池需要进行泄漏测试时，只需将待测试的氢燃料电池放置在底箱的卡槽内，然后启动电动推杆带动顶框和外罩筒以及内卡筒下降，使得氢燃料电池单体被内卡筒上的半圆筒遮罩，从而简化氢燃料电池在泄漏测试时的操作步骤，节省氢燃料电池泄漏测试所需的时间。

11、2、本氢燃料电池生产加工设备，通过设置的内卡筒、半圆筒、底板和耳板，当内卡筒遮罩在电池单体外壁上并开始通入氢气测试后，从电池单体外壁泄出的氢气将直接通过空隙喷射在带有变色型氢敏材料的半圆筒表面，使得半圆筒表面在接触泄出的氢气后发生颜色的变化，同时在半圆筒随内卡筒拆下后，根据半圆筒表面上出现的颜色变化位置，能够找到与电池单体对应的泄漏位置，从而便于快速找到氢燃料电池在泄漏测试后的泄漏点位。

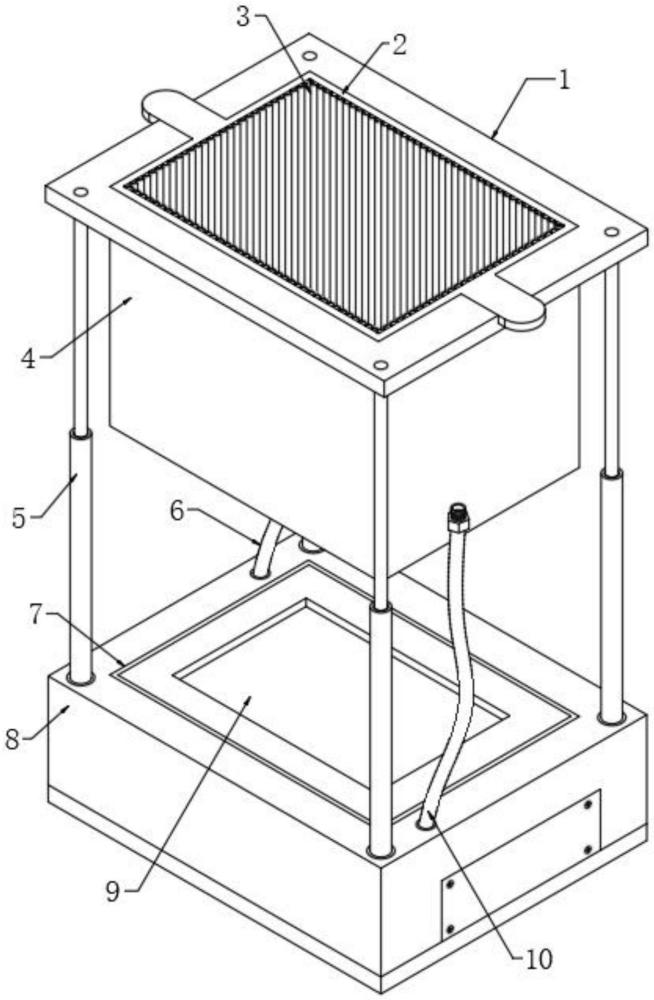

1.一种氢燃料电池生产加工设备，包括底箱（8），其特征在于：所述底箱（8）顶端的中部开设有卡槽（9），所述底箱（8）顶端的四角处均贯穿有竖筒（5），所述底箱（8）的顶部设有顶框（1），所述顶框（1）的中部贯穿有外罩筒（4），所述外罩筒（4）的内侧设有内卡筒（2），所述内卡筒（2）的内壁竖向排布有若干半圆筒（3），所述内卡筒（2）两侧壁的顶部均设置有耳板（19），所述底箱（8）内侧的四角处均设置有电动推杆（11），所述底箱（8）的内部设置有储气仓（15），所述储气仓（15）的一侧设置有循环加压气泵（12），所述储气仓（15）的一侧壁贯穿有连接管（14），所述储气仓（15）的另一侧壁贯穿有氢气回管（6），所述储气仓（15）连接有氢气出管（10）；

2.根据权利要求1所述的一种氢燃料电池生产加工设备，其特征在于：所述外罩筒（4）的底端开设有开口（17），所述开口（17）两侧内壁的底部均固定连接有底板（18），所述内卡筒（2）通过底板（18）与所述外罩筒（4）滑动连接。

3.根据权利要求1所述的一种氢燃料电池生产加工设备，其特征在于：所述底箱（8）的顶端设置有密封条（7），所述密封条（7）与所述外罩筒（4）的底端面相贴合。

4.根据权利要求1所述的一种氢燃料电池生产加工设备，其特征在于：所述电动推杆（11）的输出端与所述竖筒（5）活动穿插连接，所述电动推杆（11）输出端的顶端与所述顶框（1）的底端固定连接，所述外罩筒（4）通过顶框（1）与所述底箱（8）活动罩设连接。

5.根据权利要求1所述的一种氢燃料电池生产加工设备，其特征在于：所述连接管（14）远离储气仓（15）的一端与所述循环加压气泵（12）的出气口相连，所述循环加压气泵（12）的进气口套设有氢气回管（6）。

6.根据权利要求5所述的一种氢燃料电池生产加工设备，其特征在于：所述氢气出管（10）和氢气回管（6）均贯穿于所述底箱（8）的顶端，所述氢气出管（10）和氢气回管（6）的顶端均安装有与氢燃料电池连接的接头。
