一种带辅助夹持工装的初滤器清洁度检测方法与流程

本发明涉及流体零部件清洁度检测，尤其涉及一种带辅助夹持工装的初滤器清洁度检测方法。

背景技术：

1、现有的检测操作全靠操作人员手动握持进出液管路输送清洗液，过滤漏斗全程敞开、无密封盖板。

2、但现有技术存在三类突出问题：第一，人工长时间拿持管路容易出现晃动、管路偏移，清洗液输送过程中溅出、漏洒，携带产品内部杂质的清洗液流失，滤膜收集到的颗粒数量少于产品真实杂质含量，最终清洁度检测数值不准，无法真实反映初滤器内部杂质情况；第二，整套检测循环过程中，操作人员需要一直托举管路、抽滤泵，批量检测时手臂持续负重极易疲劳，单件检测耗时拉长，大批量质检整体效率偏低；第三，过滤漏斗无盖板遮挡，全程敞口操作，操作人员手部皮屑、车间空气中漂浮粉尘会直接落入清洗液，额外引入外来杂质附着在滤膜上，检测结果波动大，同批次、不同批次样品检测数据离散程度高。现有检测装置既没有管路固定支撑结构，也没有漏斗密封盖板，完全依靠人工开放式操作，无法同时解决液体漏失、人工劳动强度大、外界杂质干扰检测结果三类问题，检测准确度与批量作业效率都存在明显短板。

技术实现思路

1、本发明的目的在于提供一种带辅助夹持工装的初滤器清洁度检测方法，解决了现有技术中人工手持管路导致清洗液漏失、人员劳动强度大以及外界杂质干扰检测结果的问题。

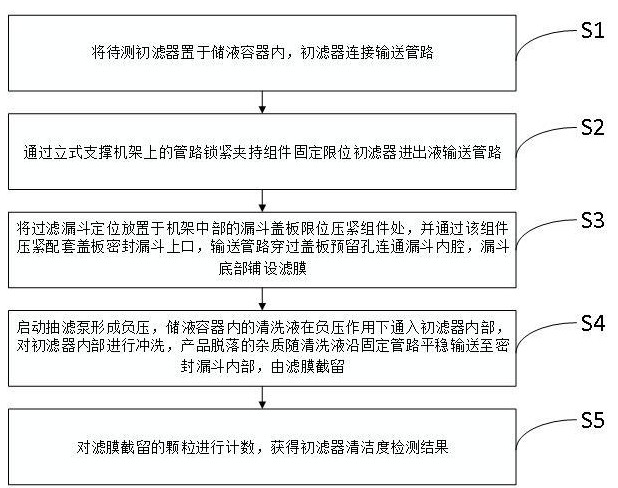

2、为实现上述目的，本发明提供了一种带辅助夹持工装的初滤器清洁度检测方法，包括以下步骤：

3、将待测初滤器置于储液容器内，初滤器连接输送管路；

4、通过立式支撑机架上的管路锁紧夹持组件固定限位初滤器进出液输送管路；

5、将过滤漏斗定位放置于机架中部的漏斗盖板限位压紧组件处，并通过该组件压紧配套盖板密封漏斗上口，输送管路穿过盖板预留孔连通漏斗内腔，漏斗底部铺设滤膜；

6、启动抽滤泵形成负压，储液容器内的清洗液在负压作用下通入初滤器内部，对初滤器内部进行冲洗，产品脱落的杂质随清洗液沿固定管路平稳输送至密封漏斗内部，由滤膜截留；

7、对滤膜截留的颗粒进行计数，获得初滤器清洁度检测结果。

8、其中，所述管路锁紧夹持组件装有可调锁紧旋钮，通过可调锁紧旋钮固定限位初滤器进出液输送管路。

9、其中，所述漏斗盖板限位压紧组件搭配定制专用漏斗盖板，盖板预留管路贯穿孔，该组件安装在机架中部，既能定位放置过滤漏斗，又能自动压紧配套盖板。

10、其中，所述盖板中心通孔并装配固定型快插直通接头，将输送管路插接至快插接头完成连接密封。

11、其中，所述抽滤泵通过可上下调节的十字卡夹安装在立式立杆上，十字卡夹依靠蝶形旋钮螺纹锁紧，能够沿立杆调整高度。

12、本发明的一种带辅助夹持工装的初滤器清洁度检测方法，本发明通过搭配专用夹持工装开展初滤器清洁度检测，利用管路锁紧夹持组件固定限位输送管路，消除人工握持带来的晃动偏移，避免清洗液飞溅漏液，使初滤器内部全部杂质随清洗液稳定流入过滤漏斗并被滤膜截留，颗粒计数结果与产品实际杂质水平一致，检测偏差大幅减小；通过工装整体承载管路及抽滤泵重量，使操作人员无需持续托举固定设备，仅负责样品上下料，有效减轻人工负荷并加快批量检测速度；通过漏斗盖板限位压紧组件压紧配套盖板密封漏斗上口，避免手部皮屑及空气中粉尘落入清洗液，防止外来杂质干扰，使同批次及跨批次检测数据波动小，重复性与稳定性大幅提高。

1.一种带辅助夹持工装的初滤器清洁度检测方法，其特征在于，包括以下步骤：

2.如权利要求1所述的带辅助夹持工装的初滤器清洁度检测方法，其特征在于，所述管路锁紧夹持组件装有可调锁紧旋钮，通过可调锁紧旋钮固定限位初滤器进出液输送管路。

3.如权利要求1所述的带辅助夹持工装的初滤器清洁度检测方法，其特征在于，所述漏斗盖板限位压紧组件搭配定制专用漏斗盖板，盖板预留管路贯穿孔，该组件安装在机架中部，既能定位放置过滤漏斗，又能自动压紧配套盖板。

4.如权利要求1所述的带辅助夹持工装的初滤器清洁度检测方法，其特征在于，所述盖板中心通孔并装配固定型快插直通接头，将输送管路插接至快插接头完成连接密封。

5.如权利要求1所述的带辅助夹持工装的初滤器清洁度检测方法，其特征在于，所述抽滤泵通过可上下调节的十字卡夹安装在立式立杆上，十字卡夹依靠蝶形旋钮螺纹锁紧，能够沿立杆调整高度。
