一种土壤水分智能化监测装置

本技术涉及土壤水分监测，具体为一种土壤水分智能化监测装置。

背景技术：

1、土壤水分检测是农业生产关键环节，通过传感器、烘干法等手段精准捕捉墒情，实时掌握土壤含水量变化。它能指导科学灌溉，避免旱涝失衡，既保障作物水肥供需平衡，又减少水资源浪费，还能助力优化种植方案，提升作物产量与品质，为精准农业提供数据支撑，守护土壤健康，推动农业高效可持续发展，是现代农业提质增效的重要技术保障。

2、现有土壤水分监测装置主要由机体、安装结构和金属探头构成。机体内置控制器、单片机，可连接电脑或手机实现数据传输与处理，金属探头含探杆和土壤湿度传感器，插入土壤采集水分数据，安装结构为固定杆，用于将装置固定在田间。

3、现有技术中通常将固定杆置于土壤中，固定杆与土壤摩擦力不足，随着风雨扰动易导致其位移松动，若在固定杆的底部增设底板，对装置的收纳造成影响。于是，在此提出一种土壤水分智能化监测装置。

技术实现思路

1、针对现有技术的不足，本实用新型提供了一种土壤水分智能化监测装置，具备方便收纳的优点，解决了收纳效果差的问题。

2、为实现上述目的，本实用新型提供如下技术方案：一种土壤水分智能化监测装置，包括机体，还包括升降部件，所述升降部件设置在机体上，还包括支撑部件，所述支撑部件设置在升降部件上，所述支撑部件包括设置在升降部件上的固定筒，所述固定筒上转动设置有底板，所述底板上设置有连接杆，所述固定筒转动设置有转杆，所述转杆的另一端活动设置在连接杆上，所述支撑部件还包括设置在固定筒上的锚杆，还包括供电部件，所述供电部件设置在升降部件上。

3、进一步，所述机体包括外壳，所述外壳上安装有后盖，所述机体还包括监测器，所述监测器螺纹连接在固定筒的底部，所述外壳内部安装有控制器和单片机，所述监测器的导线设置在下筒体、l形上筒体和固定筒内部。

4、通过上述方案，外壳和后盖用于保护内部控制器，监测器内具有土壤湿度传感器，控制器接收监测器传来的水分数据，通过控制器和单片机，可连接电脑或手机实现数据传输与处理。

5、进一步，所述支撑部件还包括安装槽，所述安装槽开设在固定筒上，所述底板和转杆均转动设置在安装槽内，所述锚杆卡在安装槽内。

6、通过上述方案，底板和转杆转动装配于安装槽处，底板竖直状态下，底板位于安装槽内，安装槽提供安装空间，锚杆插入固定孔，锚杆、底板和固定筒对下筒体进行加固，防止下筒体松动，避免风雨导致位移。

7、进一步，所述支撑部件还包括固定孔，所述固定孔开设在底板上。

8、通过上述方案，固定孔开设在底板远离固定筒的一端，底板为耐腐蚀金属，可采用不锈钢材质。

9、进一步，所述支撑部件还包括滑块和第一紧固旋钮，所述滑块滑动连接在连接杆上，所述第一紧固旋钮螺纹连接在滑块上，所述第一紧固旋钮的一端抵住连接杆，所述转杆转动连接在滑块上，所述转杆通过滑块活动设置在连接杆上。

10、通过上述方案，滑块滑动在连接杆上，第一紧固旋钮用于紧固滑块，使得滑块不能在连接杆上滑动，转杆与滑块转动相连，底板转动时，滑块将会在连接杆上滑动，滑块位置移动将会带动转杆转动。

11、进一步，所述升降部件还包括下筒体，所述下筒体螺纹连接在固定筒上，所述下筒体上螺纹连接有l形上筒体，所述l形上筒体的另一端与后盖连接，所述下筒体上螺纹连接有第二紧固旋钮，所述第二紧固旋钮的一端抵住l形上筒体。

12、通过上述方案，l形上筒体能够在下筒体上滑动，通过第二紧固旋钮能够对l形上筒体进行紧固。

13、进一步，所述供电部件包括l形杆，所述l形杆滑动设置在l形上筒体上，所述l形杆上螺纹连接有第三紧固旋钮，所述第三紧固旋钮的一端抵住l形上筒体，所述第三紧固旋钮上安装有蓄能装置，所述蓄能装置上安装有太阳能板，所述蓄能装置和l形杆之间螺纹连接有第四紧固旋钮，所述第四紧固旋钮的一端抵住l形杆。

14、通过上述方案，l形杆滑动在l形上筒体上，调节蓄能装置的角度，可使太阳能板朝向太阳，太阳能板转化太阳能为蓄能装置储能，为装置持续供电，太阳能板的导线设置在l形杆内，避免导线裸露，防止老化渗水导致电路短路。

15、与现有技术相比，本实用新型的技术方案具备以下有益效果：

16、该土壤水分智能化监测装置，将固定筒旋转九十度，然后取下锚杆，将锚杆插入固定孔内，同时将锚杆嵌入土壤中，通过锚杆、底板和固定筒的配合来对下筒体进行加固，不使用时，锚杆放回固定筒内，接着将底板、连接杆和转杆收纳至安装槽内即可，该装置具备方便收纳的优点，解决了收纳效果差的问题。

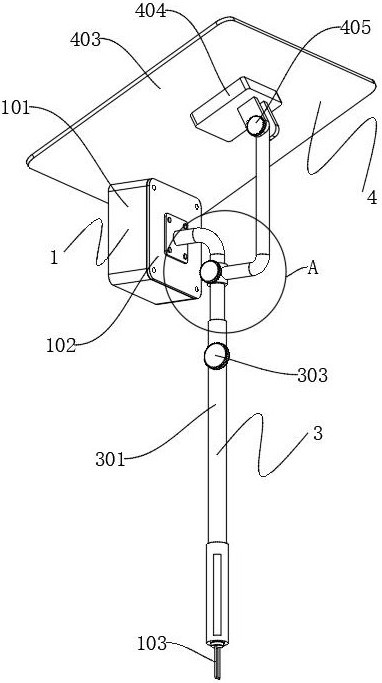

1.一种土壤水分智能化监测装置，包括机体（1），其特征在于：

2.根据权利要求1所述的一种土壤水分智能化监测装置，其特征在于：所述机体（1）包括外壳（101），所述外壳（101）上安装有后盖（102），所述机体（1）还包括监测器（103），所述监测器（103）螺纹连接在固定筒（201）的底部，所述外壳（101）内部安装有控制器和单片机。

3.根据权利要求1所述的一种土壤水分智能化监测装置，其特征在于：所述支撑部件（2）还包括安装槽（202），所述安装槽（202）开设在固定筒（201）上，所述底板（203）和转杆（205）均转动设置在安装槽（202）内，所述锚杆（206）卡在安装槽（202）内。

4.根据权利要求1所述的一种土壤水分智能化监测装置，其特征在于：所述支撑部件（2）还包括固定孔（209），所述固定孔（209）开设在底板（203）上。

5.根据权利要求1所述的一种土壤水分智能化监测装置，其特征在于：所述支撑部件（2）还包括滑块（207）和第一紧固旋钮（208），所述滑块（207）滑动连接在连接杆（204）上，所述第一紧固旋钮（208）螺纹连接在滑块（207）上，所述第一紧固旋钮（208）的一端抵住连接杆（204），所述转杆（205）转动连接在滑块（207）上，所述转杆（205）通过滑块（207）活动设置在连接杆（204）上。

6.根据权利要求2所述的一种土壤水分智能化监测装置，其特征在于：所述升降部件（3）还包括下筒体（301），所述下筒体（301）螺纹连接在固定筒（201）上，所述下筒体（301）上螺纹连接有l形上筒体（302），所述l形上筒体（302）的另一端与后盖（102）连接，所述下筒体（301）上螺纹连接有第二紧固旋钮（303），所述第二紧固旋钮（303）的一端抵住l形上筒体（302）。

7.根据权利要求2所述的一种土壤水分智能化监测装置，其特征在于：所述供电部件（4）包括l形杆（401），所述l形杆（401）滑动设置在l形上筒体（302）上，所述l形杆（401）上螺纹连接有第三紧固旋钮（402），所述第三紧固旋钮（402）的一端抵住l形上筒体（302），所述第三紧固旋钮（402）上安装有蓄能装置（404），所述蓄能装置（404）上安装有太阳能板（403），所述蓄能装置（404）和l形杆（401）之间螺纹连接有第四紧固旋钮（405），所述第四紧固旋钮（405）的一端抵住l形杆（401）。

8.根据权利要求2所述的一种土壤水分智能化监测装置，其特征在于：所述监测器（103）的导线设置在下筒体（301）、l形上筒体（302）和固定筒（201）内部。
