泄压分离腔件及牙科手机水路采样装置的制作方法

本技术涉及医疗器械设备领域，尤其涉及一种泄压分离腔件及牙科手机水路采样装置。

背景技术：

1、口腔科牙椅手机内水路的微生物需定期进行检测，以避免感染，目前检测方式为直接用试管进行水样本采集，但牙椅手机喷射出的为水气混合流体，包括水样本和压缩空气，喷射出来的水样本会喷溅至环境中及检测人员身上，导致污染。

2、公开号为cn214471955u的专利公开了一种牙科手机管路水气分离快捷采样接头，其连接管组包括与口腔综合治疗台水路连通的进水管、工作气插管、控制器插管、排气插管，其采样管组包括与进水管连通的水样采集管及分别与工作气插管、控制器插管连通的气样采集管。然其接头结构过于复杂，管路众多，需多个独立管路分别处理水气，操作繁琐耗时，检测人员极易错接管路，导致取样失败；此外，其采用的是封堵住气或水其中之一的方式以进行采样，该种方式会导致水气压力增大，机器存在渗漏的风险。

3、因此，有必要设计一种泄压分离腔件及牙科手机水路采样装置，以改善上述缺陷。

技术实现思路

1、本实用新型的目的在于提供一种泄压分离腔件及牙科手机水路采样装置。其结构简单、易于操作，牙椅手机气水排出管喷射出的水样本与空气的混合流体喷射至到泄压分离腔件时，借由第一排气插管及内管双通道泄压设计，分别排出泄压分离腔件及水样采集管内的气体，水气分离，水样采集管收集水样本迅速方便，且能够避免水气到处喷射。

2、为达到上述目的，本实用新型提供了泄压分离腔件和牙科手机水路采样装置。一种泄压分离腔件，用于牙科手机水路采样，包括自上而下依次连通的顶盖部、导流部及插接部；

3、顶盖部，其上设有第一排气插管和导入孔，该第一排气插管中设有第一排气孔；

4、导流部，该导流部上侧与该顶盖部连接，该导流部下侧与该插接部连接，且该导流部上侧的尺寸大于该导流部下侧的尺寸；

5、插接部，其上设有采集导出孔和第二排气孔；以及

6、内管，设置于导流部中，并连通该第一排气孔和第二排气孔，且该内管的管径小于该第一排气孔的孔径；

7、其中，该导入孔用于与该牙科手机的气水排出管密封连接，该插接部用于与一水样采集管密封连接。

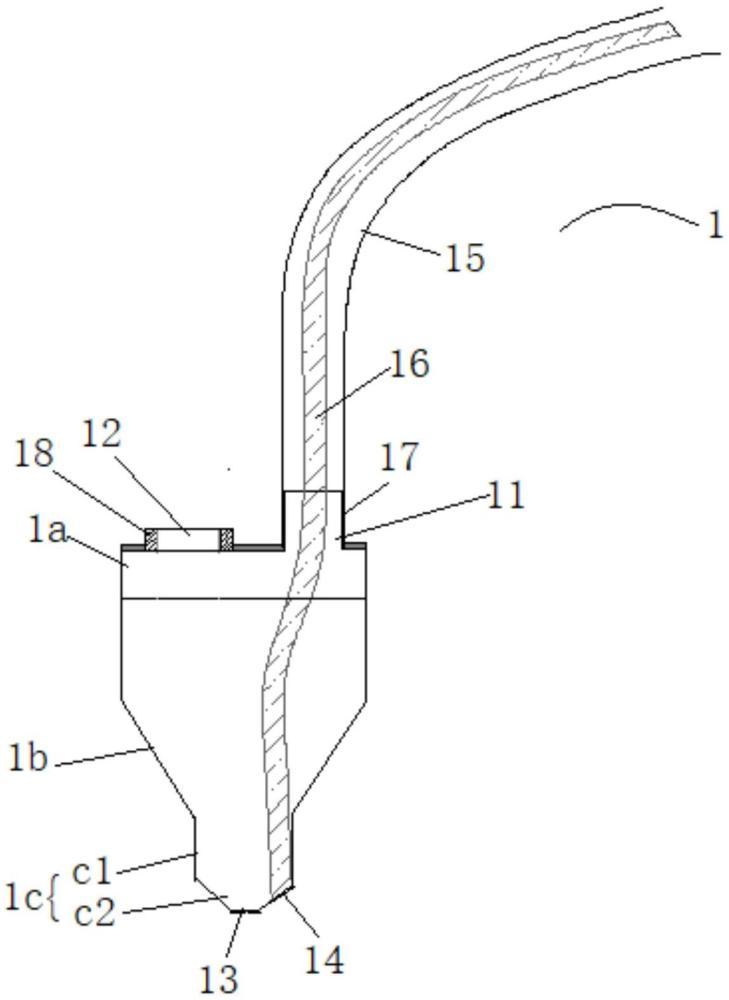

8、一种泄压分离腔件，用于牙科手机水路采样，包括自上而下依次连通的顶盖部、导流部及插接部；

9、顶盖部，其上设有第一排气插管和导入孔；

10、导流部，该导流部上侧的尺寸大于该导流部下侧的尺寸；

11、插接部，设有采集导出孔和第二排气孔；

12、第一排气管，与该第一排气插管密封连接，以及，

13、内管，穿设于该第一排气插管中，并穿过该导流部与该第二排气孔连通；

14、其中，该导入孔用于与该牙科手机的气水排出管密封连接，该插接部用于与一水样采集管密封连接。

15、优选的，该内管的管径小于该第一排气管的管径。

16、优选的，该插接部用于插置于该采集管的管口内，该插接部的底端呈倒圆台结构，该倒圆台结构的底面具有该采集导出孔，该第二排气孔开设于该倒圆台结构的侧面。

17、优选的，该顶盖部、该导流部及该插接部一体成型，且呈上宽下窄的漏斗状。

18、优选的，该顶盖部的外侧壁凸设有用于防滑的多个条纹部。

19、优选的，该导入孔的周缘设置有密封圈，该牙科手机的气水排出管与该密封圈密封连接。

20、优选的，该第一排气管及该内管均为透明或半透明的柔性软管；该内管的一端插接于该第二排气孔中并与该第二排气孔紧密配合。

21、一种牙科手机水路采样装置，包括

22、水样采集管，其顶部具有管口；以及，

23、所述的泄压分离腔件；

24、其中，该泄压分离腔件的插接部插置于该水样采集管的管口内。

25、优选的，该插接部的外侧壁上具有第一螺纹，该水样采集管的管口内侧壁上具有第二螺纹，该第一螺纹与该第二螺纹匹配。

26、与现有技术相比，本实用新型提供的牙科手机水路采样装置包括泄压分离腔件和水样采集管。当牙椅手机喷出的高速混合流体进入泄压分离腔件后，通过第一排气插管及内管双通道泄压设计，大部分气体先通过第一排气插管及第一排气管被排出，避免漏水和腔体内压力过高，此外，流入水样采集管的液体中携带的残余气体以及被置换出的空气，通过内管被单独排出，防止气体在水样采集管内积聚导致喷溅， 实现水气分离，水样本收集迅速方便，装置结构简单，操作便捷，能够实现安全有效的水样本采集。

1.一种泄压分离腔件，用于牙科手机水路采样，其特征在于，包括自上而下依次连通的顶盖部、导流部及插接部；

2.一种泄压分离腔件，用于牙科手机水路采样，其特征在于，包括自上而下依次连通的顶盖部、导流部及插接部；

3.如权利要求2所述的泄压分离腔件，其特征在于，该内管的管径小于该第一排气管的管径。

4.如权利要求2所述的泄压分离腔件，其特征在于，该插接部用于插置于该采集管的管口内，该插接部的底端呈倒圆台结构，该倒圆台结构的底面具有该采集导出孔，该第二排气孔开设于该倒圆台结构的侧面。

5.如权利要求2所述的泄压分离腔件，其特征在于，该顶盖部、该导流部及该插接部一体成型，且呈上宽下窄的漏斗状。

6.如权利要求2所述的泄压分离腔件，其特征在于，该顶盖部的外侧壁凸设有用于防滑的多个条纹部。

7.如权利要求2所述的泄压分离腔件，其特征在于，该导入孔的周缘设置有密封圈，该牙科手机的气水排出管与该密封圈密封连接。

8.如权利要求2所述的泄压分离腔件，其特征在于，该第一排气管及该内管均为透明或半透明的柔性软管；该内管的一端插接于该第二排气孔中并与该第二排气孔紧密配合。

9.一种牙科手机水路采样装置，其特征在于，包括

10.如权利要求9所述的牙科手机水路采样装置，其特征在于，该插接部的外侧壁上具有第一螺纹，该水样采集管的管口内侧壁上具有第二螺纹，该第一螺纹与该第二螺纹匹配。
