高压储能指示电路和消融设备的制作方法

本技术涉及医疗设备，特别是涉及一种高压储能指示电路和消融设备。

背景技术：

1、脉冲消融技术在医疗器械领域应用日益广泛，其工作原理是通过产生高达2kv至15kv的高压脉冲电场，对病变组织进行不可逆电穿孔消融。由于标准电网电压仅为220v，设备内部必须设置高压储能单元，通过升压和储能电路将电能存储于高压电容器组中，以在治疗瞬间释放所需的脉冲高压。因此，设备内部存在高压储能环节，在设备通电运行期间乃至断电后的一段时间内，高压电容器组仍可能保持较高电压，形成潜在的安全隐患。

2、目前，脉冲消融设备的高压带电警示普遍采用卤素灯直接跨接于高压母线与地之间进行高压带电指示。然而，卤素灯显示的亮度不稳定，在低压的时候显示并不明显，然而这时的低压仍然对人体有害，从而存在安全隐患。

技术实现思路

1、基于此，有必要提供一种提高安全性的高压储能指示电路和消融设备。

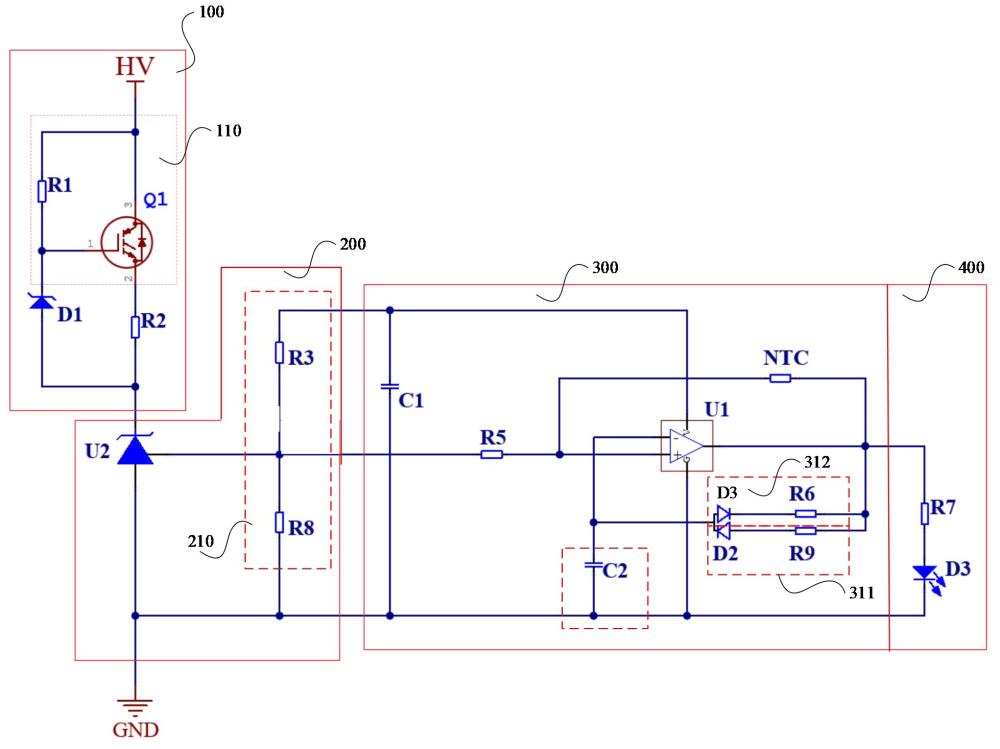

2、第一方面，本技术提供一种高压储能指示电路，包括：

3、恒流源模块，所述恒流源模块的输入端接入储能电压；

4、稳压模块，所述稳压模块的输入端连接所述恒流源模块的输出端，所述稳压模块用于将所述恒流源模块输出的恒定电流转换为稳定的第一目标电压；

5、波形发生模块，包括热敏电阻，所述波形发生模块的输入端连接所述稳压模块的输出端，所述波形发生模块用于产生频率可变且占空比固定的脉冲信号，且所述脉冲信号的频率与所述热敏电阻的阻值成反比，所述热敏电阻的阻值随温度升高而减少，所述温度随所述储能电压的增大而增高；

6、指示模块，所述指示模块的输入端连接所述波形发生模块的输出端；所述指示模块用于基于所述波形发生模块输出的脉冲输出指示信号。

7、在其中一些实施例中，所述波形发生模块还包括：

8、比较器，所述比较器的正向输入端连接所述稳压模块的第一输出端，所述比较器的供电端连接所述稳压模块的第二输出端，所述比较器的输出端以及所述比较器的正向输入端分别连接所述热敏电阻的两端，所述比较器的输出端还连接所述指示模块的输入端；

9、震荡单元，所述震荡单元的输入端连接所述比较器的输出端，所述震荡单元的输出端连接所述比较器的反向输入端；

10、在所述比较器输出高电平输出信号时，所述震荡单元充电，在所述震荡单元充电使得所述比较器的反向输入端的电压大于所述比较器的正向输入端的电压时，所述比较器输出低电平输出信号，所述震荡单元放电，以使得所述比较器输出脉冲信号；

11、且在所述储能电压增大时，所述温度升高，所述热敏电阻的阻值变小，正反馈作用增强，所述震荡单元的充放电时间变短，所述脉冲信号的频率增大。

12、在其中一些实施例中，所述震荡单元包括：

13、储能子单元，所述储能子单元的一端连接所述比较器的反向输入端，所述储能子单元的另一端接地；

14、充电子单元，所述充电子单元的第一端连接所述比较器的输出端，所述充电子单元的第二端连接所述储能子单元的一端；

15、放电子单元，所述放电子单元的第一端连接所述储能子单元的一端，所述放电子单元的第二端连接所述比较器的输出端；

16、所述充电子单元用于在所述比较器输出高电平输出信号时，给所述储能子单元充电，以使得所述比较器的反向输入端输入的电压大于所述比较器的正向输入端输入的电压，所述放电子单元用于在所述比较器输出低电平输出信号时，释放所述储能子单元存储的电能，以使得所述比较器的反向输入端输入的电压小于所述比较器的正向输入端输入的电压；

17、且所述充电子单元和所述放电子单元的阻抗参数不变，所述脉冲信号的占空比固定。

18、在其中一些实施例中，所述放电子单元包括第二二极管以及第一电阻，所述充电子单元包括第二二极管以及第二电阻；

19、所述第二二极管的反向输入端连接所述储能子单元的一端，所述第二二极管的正向输入端连接所述第一电阻的第一端，所述第一电阻的第二端连接所述比较器的输出端；

20、所述第一二极管的正向输入端连接所述储能子单元的一端，所述第一二极管的反向输入端连接所述第二电阻的第一端，所述第二电阻的第二端连接所述比较器的输出端。

21、在其中一些实施例中，所述波形发生模块还包括：

22、第一电容，所述第一电容的第一端连接所述稳压模块的第二输出端，所述第一电容的第二端接地；

23、所述第一电容用于对所述稳压模块输出的第二目标电压进行滤波，以给所述比较器供电。

24、在其中一些实施例中，所述指示模块包括led以及第三电阻，所述led的阳极通过第三电阻连接所述波形发生模块的输出端，所述led的阴极接地；

25、所述led用于基于所述波形发生模块输出的脉冲信号输出指示信号。

26、在其中一些实施例中，所述恒流源模块包括：

27、开关管单元，所述开关管单元的第一端接入储能电压，所述开关管单元的第二端通过第四电阻连接所述稳压模块的输入端；

28、第一稳压单元，所述第一稳压单元的输入端连接所述开关管单元的第三端，所述第一稳压单元的第二端连接所述稳压模块的输入端；

29、所述开关管单元用于基于所述储能电压导通，且所述第一稳压单元钳位所述第四电阻的电压，以输出恒定电流至所述稳压模块。

30、在其中一些实施例中，所述稳压模块包括：

31、第二稳压单元，所述第二稳压单元的一端连接所述恒流源模块的输出端；

32、分压单元，所述分压单元的输入端连接所述第二稳压单元的输出端，所述分压单元的第一输出端连接所述比较器的正向输入端，所述分压单元的第二输出端连接所述比较器的供电端；

33、所述第二稳压单元用于将所述恒流源模块输出的恒定电流转换为稳定的第一目标电压，所述分压单元用于基于所述第一目标电压生成所述比较器的供电电压，以及将所述第一目标电压输出至所述比较器的正向输入端。

34、在其中一些实施例中，所述分压单元包括第五电阻和第六电阻，所述第五电阻的第一端连接第六电阻的第二端、所述第二稳压单元的一端以及所述比较器的正向输入端，所述第五电阻的第二端接地，所述第六电阻的第一端连接所述比较器的供电端。

35、第二方面，本技术还提供一种消融设备，包括上述任意一个实施例中所述的高压储能指示电路。

36、上述高压储能指示电路和消融设备，包括恒流源模块，所述恒流源模块的输入端接入储能电压；稳压模块，所述稳压模块的输入端连接所述恒流源模块的输出端，所述稳压模块用于将所述恒流源模块输出的恒定电流转换为稳定的第一目标电压；波形发生模块，包括热敏电阻，所述波形发生模块的输入端连接所述稳压模块的输出端，所述波形发生模块用于产生频率可变且占空比固定的脉冲信号，且所述脉冲信号的频率与所述热敏电阻的阻值成反比，所述热敏电阻的阻值随温度升高而减少，所述温度随所述储能电压的增大而增高；指示模块，所述指示模块的输入端连接所述波形发生模块的输出端；所述指示模块用于基于所述波形发生模块输出的脉冲输出指示信号，这样在宽电压整个范围内，指示模块输出的指示信号亮度一致，指示模块可以正常工作，从而保证了安全性。
