一种旋转式多通道固体化学物料称重设备

本技术涉及化学原料称量设备，具体为一一种旋转式多通道固体化学物料称重设备。

背景技术：

1、化学分析、材料研发、医药检测等多个领域的实验与生产流程中，固体样品的精准分配是保障实验数据可靠性、生产工艺稳定性的关键环节。

2、传统固体进样称量操作多依赖人工完成，操作人员需手动称量不同种类的固体粉末并分配至对应容器中。这种方式不仅劳动强度大，且极易受到人为因素影响，目前单通道设备一次仅能完成单个试管、单个粉料的分配作业，当面对大批量样品或多种类粉料分配需求时，需频繁进行换料与试管更换操作，流程繁琐且效率低下。在大规模实验或连续生产场景中，单通道设备的低效率会导致整体流程耗时过长，无法匹配高效的实验与生产节奏。

技术实现思路

1、为实现以上目的，本实用新型通过以下技术方案予以实现：一种旋转式多通道固体化学物料称重设备，包括分隔台，所述分隔台的表面贯穿设置有伸缩托杆，所述伸缩托杆的活动端固定安装有托盘、伸缩托杆的固定端固定安装有底盘，所述托盘与分隔台平行设置，所述托盘上设置有旋转称量机构，所述分隔台的顶部表面且位于支架内侧设置有安装底盘，所述安装底盘上通过螺栓固定安装有固定进样器，所述分隔台的底部通过弹簧安装套杆设置有升降驱动机构，弹簧安装套杆贯穿底盘设置，弹簧安装套杆的顶端与分隔台的底部固定安装，另一端固定安装有弹簧柱盘，弹簧安装套杆穿过升降驱动机构设置，所述旋转称量机构位于托盘的下方设置。

2、进一步地，所述旋转称量机构包括步进电机、驱动齿、转盘、离心管托盘，所述步进电机通过螺钉固定安装在托盘的底部，驱动齿固定安装在步进电机的输出端，所述转盘活动安装在托盘的上方，其中驱动齿的与转盘的内圈啮合，所述离心管托盘设置在转盘上。

3、进一步地，所述旋转称量机构还包括离心管托、离心管，所述离心管托盘的表面等距开设有若干圆孔，所述离心管托插接在圆孔内，所述离心管插接在离心管托的内部，其中离心管托盘的表面设置有标记牌。

4、进一步地，所述固定进样器内部活动设置有称量托架，所述称量托架的顶部设置有称量套筒，其中固定进样器呈“[”形设置，称量套筒和称量托架位于离心管托盘的下方，固定进样器上的加料部设置于离心管的上方。

5、进一步地，所述升降驱动机构包括弹簧安装套杆、升降电机、螺纹套筒、螺纹丝杆、弹簧柱盘，所述弹簧安装套杆的一端与弹簧柱盘固定连接，另一端贯穿底盘和升降电机与分隔台的底面固定连接，所述螺纹丝杆固定安装在升降电机的输出端，所述螺纹套筒贯穿固定安装在底盘的中心位置，弹簧柱盘套设在螺纹丝杆的外侧，其中底盘靠近侧边的位置开设有螺栓孔。

6、有益效果

7、本实用新型具有以下有益效果：

8、1、该通道固体化学物料投送分配设备,通过步进电机驱动转盘精准转动，离心管托盘等距开设的圆孔可适配多个离心管同步装载物料。相较于传统单通道设备需逐个样品称重的模式，本设备能同时完成多份样品的进样与称量，大幅减少操作周期，尤其适用于批量样品分析场景，显著提升实验或生产效率。

9、2、该通道固体化学物料投送分配设备,通过步进电机的精准驱动结合转盘与离心管托盘的啮合传动，可实现离心管的定位置换，确保每个样品都能准确对应固定进样器的加料部，避免进样偏移导致的称量误差，离心管托与离心管均采用插接式安装，装卸方便快捷，无需复杂工具即可完成样品更换或设备维护，降低了操作人员的使用难度。

10、当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。

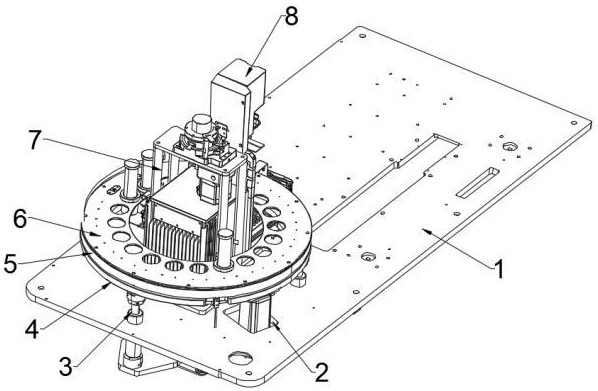

1.一种旋转式多通道固体化学物料称重设备，包括分隔台（1），其特征在于：所述分隔台（1）的表面贯穿设置有伸缩托杆（3），所述伸缩托杆（3）的活动端固定安装有托盘（4）、伸缩托杆（3）的固定端固定安装有底盘（9），所述托盘（4）与分隔台（1）平行设置，所述托盘（4）上设置有旋转称量机构，所述分隔台（1）的顶部表面且位于支架（7）内侧设置有安装底盘（20），所述安装底盘（20）上通过螺栓固定安装有固定进样器（8），所述分隔台（1）的底部通过弹簧安装套杆（21）设置有升降驱动机构，弹簧安装套杆（21）贯穿底盘（9）设置，弹簧安装套杆（21）的顶端与分隔台（1）的底部固定安装，另一端固定安装有弹簧柱盘（11），弹簧安装套杆（21）穿过升降驱动机构设置，所述旋转称量机构位于托盘（4）的下方设置。

2.根据权利要求1所述的一种旋转式多通道固体化学物料称重设备，其特征在于：所述旋转称量机构包括步进电机（15）、驱动齿（14）、转盘（5）、离心管托盘（6），所述步进电机（15）通过螺钉固定安装在托盘（4）的底部，驱动齿（14）固定安装在步进电机（15）的输出端，所述转盘（5）活动安装在托盘（4）的上方，其中驱动齿（14）的与转盘（5）的内圈啮合，所述离心管托盘（6）设置在转盘（5）上。

3.根据权利要求2所述的一种旋转式多通道固体化学物料称重设备，其特征在于：所述旋转称量机构还包括离心管托（12）、离心管（13），所述离心管托盘（6）的表面等距开设有若干圆孔，所述离心管托（12）插接在圆孔内，所述离心管（13）插接在离心管托（12）的内部，其中离心管托盘（6）的表面设置有标记牌。

4.根据权利要求1所述的一种旋转式多通道固体化学物料称重设备，其特征在于：所述固定进样器（8）内部活动设置有称量托架（18），所述称量托架（18）的顶部设置有称量套筒（19），其中固定进样器（8）呈“[”形设置，称量套筒（19）和称量托架（18）位于离心管托盘（6）的下方，固定进样器（8）上的加料部设置于离心管（13）的上方。

5.根据权利要求1所述的一种旋转式多通道固体化学物料称重设备，其特征在于：所述升降驱动机构包括弹簧安装套杆（21）、升降电机（16）、螺纹套筒（22）、螺纹丝杆（10）、弹簧柱盘（11），所述弹簧安装套杆（21）的一端与弹簧柱盘（11）固定连接，另一端贯穿底盘（9）和升降电机（16）与分隔台（1）的底面固定连接，所述螺纹丝杆（10）固定安装在升降电机（16）的输出端，所述螺纹套筒（22）贯穿固定安装在底盘（9）的中心位置，弹簧柱盘（11）套设在螺纹丝杆（10）的外侧，其中底盘（9）靠近侧边的位置开设有螺栓孔。
