一种草丝耐磨检测装置的制作方法

本申请涉及人造草丝，具体为一种草丝耐磨检测装置。

背景技术：

1、人造草皮作为天然草皮的重要替代品，因其具有耐候性强、维护成本低、使用寿命长等优点，已被广泛应用于体育场馆、公共绿地、庭院景观乃至商业空间等众多领域。草丝，作为构成人造草皮面层的核心材料，其品质直接决定了整个草皮系统的耐久性、使用安全性与外观保持性。在草丝的诸多性能指标中，耐磨性能是最为关键的一项，它直接影响草皮产品的有效使用寿命和在长期使用下的功能表现。

2、目前，对于草丝耐磨性能的评估，行业内普遍存在方法不一、标准欠缺的问题。许多检测方式依赖于操作人员手持工具进行往复摩擦或简单的旋转摩擦，这些方法不仅测试效率低下，而且测试过程中所施加的压力难以保持恒定，人为操作的波动会引入显著误差，导致测试结果重复性差、可比性不强；其次，摩擦速度、轨迹和频率难以实现精确控制与量化，无法真实模拟草丝在实际使用中承受的、来自不同方向的持续且复杂的滚压与摩擦载荷，例如运动员的跑动、急停、转向等动作对草丝产生的综合力学作用。

技术实现思路

1、本申请要解决的技术问题是克服现有的缺陷，提供一种草丝耐磨检测装置，可以有效解决背景技术中的问题。

2、为实现上述目的，本申请提供如下技术方案：一种草丝耐磨检测装置，包括：放置座，用于承载草丝试样；

3、支架板，立设于所述放置座的侧面；

4、升降驱动机构，设置于所述支架板上；

5、压辊组件，与所述升降驱动机构的输出端连接，以在所述升降驱动机构的驱动下靠近或远离所述放置座；

6、所述压辊组件包括驱动电机、由所述驱动电机驱动旋转的中间轴、固定于所述中间轴下端的中间支板、以及通过连接结构安装于所述中间支板上的转压辊；

7、所述支架板上设置有导向机构，所述压辊组件通过滑动架与所述导向机构滑动连接，以使所述压辊组件沿垂直于所述放置座的方向稳定升降。

8、作为本申请的一种优选技术方案，所述升降驱动机构包括对称设置于所述支架板上端的两个升降组，所述升降组的伸缩端共同连接有电机安装板，所述驱动电机固定安装于所述电机安装板上。

9、作为本申请的一种优选技术方案，所述导向机构为设置于所述支架板上的滑槽以及两侧的导向轨构成，所述导向轨的一侧设置有中间横撑架，所述中间横撑架之间设置有电机安装板。

10、作为本申请的一种优选技术方案，所述连接结构包括设置于所述中间支板上的滑动槽、以及固定于所述转压辊上端并可滑动地嵌设于所述滑动槽内的顶块。

11、作为本申请的一种优选技术方案，所述连接结构还包括设置于所述中间支板端部的侧向板、以及螺接于所述侧向板内的调节轴，所述调节轴的端部与所述顶块转动连接，通过旋拧所述调节轴能够驱动所述转压辊沿所述滑动槽移动，以调节其相对于所述中间支板的径向位置。

12、作为本申请的一种优选技术方案，所述中间支板为十字形结构或米字形结构。

13、作为本申请的一种优选技术方案，所述放置座表面设置有用于固定草丝试样的夹具组件。

14、作为本申请的一种优选技术方案，所述转压辊的表面包覆有耐磨材料层。

15、与现有技术相比，本申请的有益效果是：本申请通过由升降组和高精度直线导向轨构成的精密压力伺服系统，能够对转压辊施加并保持高度稳定且数值可精确设定的正压力，消除了传统手动操作中因人为因素导致的压力波动。同时，驱动电机确保了转压辊的旋转速度与转动圈数得到精确控制。保证了测试结果具有极高的重复性与可比性，为产品质量的客观评价提供了可靠数据支撑。

16、可匀速旋转的转压辊对固定于平面放置座上的草丝试样进行持续的滚压摩擦。能够更好地模拟草丝在实际使用场景中，承受来自人员跑动、急停、转向等动作所产生的复杂滚压与剪切应力，相较于简单的往复摩擦，其测试条件更接近真实受力状态，从而使测试结果更加准确。

17、中间支板采用十字形或多臂形结构设计，允许同时安装多个转压辊。使得在测试过程中，可以并行对同一样品的多个区域或不同样品进行同步测试，或者利用不同规格的转压辊进行对比测试，极大地提升了测试效率。通过旋拧调节轴即可无级调节每个转压辊的径向位置，使得装置能够灵活适应不同测试标准的要求，以及对试样上的特定关注点进行定位测试，适用范围更广。

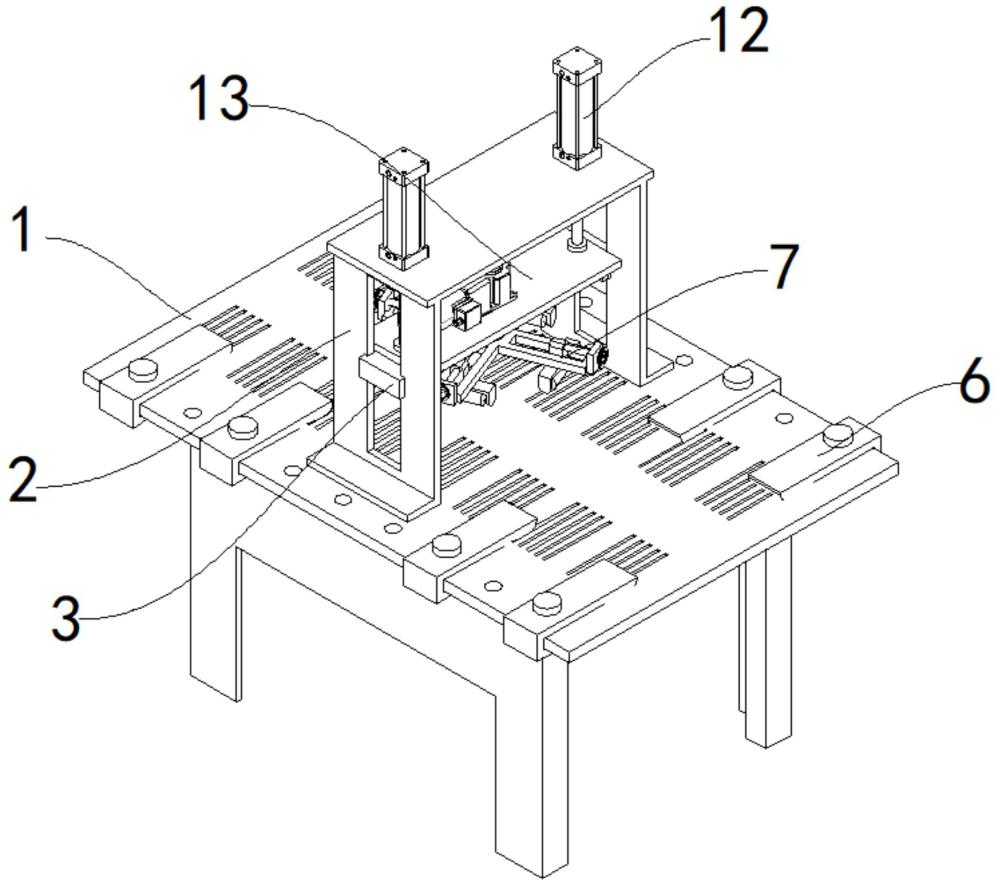

1.一种草丝耐磨检测装置，其特征在于，包括：放置座（1），用于承载草丝试样；

2.根据权利要求1所述的一种草丝耐磨检测装置，其特征在于，所述升降驱动机构包括对称设置于所述支架板（2）上端的两个升降组（12），所述升降组（12）的伸缩端共同连接有电机安装板（13），所述驱动电机（9）固定安装于所述电机安装板（13）上。

3.根据权利要求2所述的一种草丝耐磨检测装置，其特征在于，所述导向机构为设置于所述支架板（2）上的滑槽以及两侧的导向轨（3）构成，所述导向轨（3）的一侧设置有中间横撑架（5），所述中间横撑架（5）之间设置有电机安装板（13）。

4.根据权利要求1所述的一种草丝耐磨检测装置，其特征在于，所述连接结构包括设置于所述中间支板（7）上的滑动槽、以及固定于所述转压辊（8）上端并可滑动地嵌设于所述滑动槽内的顶块。

5.根据权利要求4所述的一种草丝耐磨检测装置，其特征在于，所述连接结构还包括设置于所述中间支板（7）端部的侧向板（10）、以及螺接于所述侧向板（10）内的调节轴（11），所述调节轴（11）的端部与所述顶块转动连接，通过旋拧所述调节轴（11）能够驱动所述转压辊（8）沿所述滑动槽移动，以调节其相对于所述中间支板（7）的径向位置。

6.根据权利要求1所述的一种草丝耐磨检测装置，其特征在于，所述中间支板（7）为十字形结构或米字形结构。

7.根据权利要求1所述的一种草丝耐磨检测装置，其特征在于，所述放置座（1）表面设置有用于固定草丝试样的夹具组件（6）。

8.根据权利要求1所述的一种草丝耐磨检测装置，其特征在于，所述转压辊（8）的表面包覆有耐磨材料层。
