胎位连接承载装置的制作方法

本发明涉及船舶制造，具体为胎位连接承载装置。

背景技术：

1、曲面分段是船舶结构中重要组成部分，特别是机舱、舭部等位置较为常见，曲面分段一般安排在曲面中心建造，根据建造工艺流程，曲面分段中的曲面组立片体往往放置在胎位支撑架上正态建造，然后翻身一百八十度后在胎位支撑架上进行装配。

2、在现有曲面组翻身流程中，需先将待翻转构件的一侧落至地面并以其为支撑，随后进行吊装换钩以完成整体翻转作业，但由于胎位支撑架组均匀布设于作业工位，因此其底部地面下陷于胎位支撑架组，致使翻身操作只能将曲面组起吊至支撑架组外侧空位区域实施翻转，待翻转完毕后再回吊至原支撑架组表面进行后续装配，该流程加工效率低下，同时亦造成工位空间的浪费。

技术实现思路

1、针对现有技术的不足，本发明提供了胎位连接承载装置，解决了上述背景中提到的曲面组在胎位支撑架组上翻身不便的问题。

2、本发明提供如下技术方案：胎位连接承载装置，包括：胎位支撑架，所述胎位支撑架的表面一体式设置有侧翼，且胎位支撑架的数量为多个，且多个胎位支撑架组成胎位支撑架组，以对曲面组的加工提供支撑；

3、包括：

4、位于胎位支撑架组上方的翻身承载单元，以在曲面组翻身时代替地面在胎位支撑架原位上方提供支撑；

5、固定设置在翻身承载单元表面的加固单元，以加固翻身承载单元的强度；

6、其中，翻身承载单元和加固单元组成支撑机构。

7、优选的，所述翻身承载单元包括：

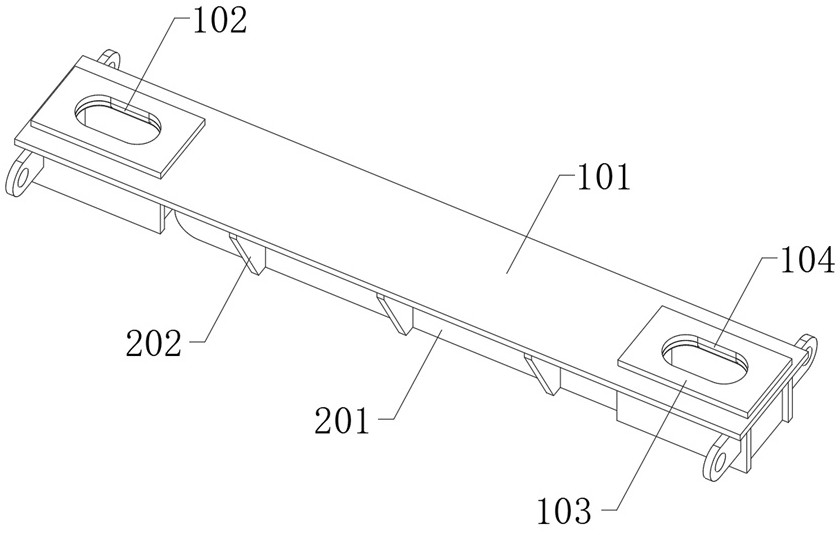

8、位于胎位支撑架组上方的横面板，以支撑曲面组翻身；

9、分别贯穿开设在横面板两端表面的下贯穿腰孔，且下贯穿腰孔的下边缘设置有弧面倒角，以将横面板定位在胎位支撑架上。

10、优选的，所述翻身承载单元还包括：

11、固定连接在横面板两端表面的加固腹板，以对下贯穿腰孔的边缘形成加固；

12、贯穿开设在加固腹板表面的上贯穿腰孔，且上贯穿腰孔与下贯穿腰孔相匹配。

13、优选的，所述加固单元包括：

14、固定连接在横面板下表面的支撑长板，且支撑长板与横面板垂直分布，且支撑长板的长度方向与横面板的长度方向一致，且横面板与支撑长板组成t型梁，且支撑长板的底角形成弧形倒角；

15、固定连接在横面板与支撑长板之间的三角支撑板，且三角支撑板的数量为多个，且三角支撑板与横面板和支撑长板均垂直分布，以配合支撑长板对横面板加固；

16、固定连接在横面板下表面的耳板，以便于支撑机构运输。

17、优选的，所述加固单元还包括：

18、固定连接在横面板下表面的围合长板，且围合长板与耳板固定连接；

19、固定连接在横面板下表面的围合短板，且围合短板与支撑长板固定连接；

20、其中，围合长板与围合短板垂直分布，且围合长板与围合短板固定连接，且每两个围合长板和每两个围合短板围合成限位框，且限位框位于下贯穿腰孔的下方。

21、优选的，所述翻身承载单元的下方分别设置有移动辅助单元和升降辅助单元，且移动辅助单元位于升降辅助单元的下方；

22、其中，移动辅助单元带动支撑机构在胎位支撑架组之间移动，升降辅助单元辅助支撑机构在胎位支撑架上升降对接。

23、优选的，所述移动辅助单元包括：

24、位于支撑长板下方的车架，且车架的数量为两个，且两个车架相对分布，且两个车架的上方均设置有一个支撑机构，以通过车架对支撑机构形成支撑；

25、转动连接在车架内部的移动滚轮，以辅助车架移动；

26、固定连接在两个车架之间的连接柱；

27、设置在车架内部的安装腔；

28、固定盖合在安装腔表面的密封盖板。

29、优选的，所述移动辅助单元还包括：

30、固定插接在车架顶部的导滑柱；

31、固定插接在导滑柱顶端表面的防脱销。

32、优选的，所述升降辅助单元包括：

33、通过轴承转动连接在车架顶部的螺纹柱；

34、固定套接在支撑长板和三角支撑板之间的螺纹筒，且螺纹筒的内壁与螺纹柱的表面螺纹连接，以通过螺纹柱的旋转驱动螺纹筒升降，进而带动支撑机构升降；

35、固定安装在安装腔内部的升降电机，且升降电机的输出端通过轴承与螺纹柱的底端固定连接，以通过升降电机驱动螺纹柱转动；

36、固定安装在安装腔内部的蓄电池；

37、活动套接在螺纹柱表面的压紧弹簧，且压紧弹簧位于螺纹筒的底端与车架的上表面之间，以提高螺纹筒与螺纹柱之间的啮合效果。

38、优选的，所述升降辅助单元还包括：

39、固定套接在支撑长板与三角支撑板之间的导滑筒，且导滑筒的内壁与导滑柱的表面滑动连接；

40、贯穿开设在导滑筒表面的限位腰孔，且限位腰孔的内壁与防脱销的表面滑动连接。

41、与现有技术对比，本发明具备以下有益效果：

42、该胎位连接承载装置，能够通过将支撑机构横置在胎位支撑架上，使得胎位支撑架上方形成支撑面，以代替地面支撑曲面组翻身，从而避免在胎位支撑架组外设置翻身空位，也规避了将曲面组运送过远的需求。

43、该胎位连接承载装置，能够利用横置并固定在相邻两个胎位支撑架上的横面板支撑曲面组进行翻身。

44、该胎位连接承载装置，能够对横面板形成支撑，以提高横面板的强度，避免横面板弯曲变形。

45、该胎位连接承载装置，能够带动支撑机构在胎位支撑架组之间移动，避免操作起吊设备进行繁琐搬运。

46、该胎位连接承载装置，能够带动支撑机构升降，从而保证运输到胎位支撑架附近的支撑机构顺利定位。

1.胎位连接承载装置，包括：胎位支撑架，所述胎位支撑架的表面一体式设置有侧翼，且胎位支撑架的数量为多个，且多个胎位支撑架组成胎位支撑架组，以对曲面组的加工提供支撑；

2.根据权利要求1所述的胎位连接承载装置，其特征在于，所述翻身承载单元包括：

3.根据权利要求2所述的胎位连接承载装置，其特征在于，所述翻身承载单元还包括：

4.根据权利要求3所述的胎位连接承载装置，其特征在于，所述加固单元包括：

5.根据权利要求4所述的胎位连接承载装置，其特征在于，所述加固单元还包括：

6.根据权利要求5所述的胎位连接承载装置，其特征在于，所述翻身承载单元的下方分别设置有移动辅助单元和升降辅助单元，且移动辅助单元位于升降辅助单元的下方；

7.根据权利要求6所述的胎位连接承载装置，其特征在于，所述移动辅助单元包括：

8.根据权利要求7所述的胎位连接承载装置，其特征在于，所述移动辅助单元还包括：

9.根据权利要求8所述的胎位连接承载装置，其特征在于，所述升降辅助单元包括：

10.根据权利要求9所述的胎位连接承载装置，其特征在于，所述升降辅助单元还包括：
