一种子母单向复位锁、锁具系统及其使用方法与流程

本发明涉及锁具，具体涉及一种子母单向复位锁、锁具系统及其使用方法。

背景技术：

1、在储物柜、信箱、取件柜等公共或半公共管理场景中，钥匙的管理权限分配与操作追溯是长期存在的痛点。现有的子母锁方案虽然能够实现“母匙通开、子匙单开”的基本功能，但在实际应用中仍存在以下不足：

2、其一，缺乏有效的操作留痕机制。子匙在完成开锁后通常可被自由拔出并再次锁闭，管理员无法确认该锁是否被非授权操作过，导致管理追溯困难。其二，分级权限单一。现有方案通常仅有“管理员”和“用户”两级，缺乏一种介于两者之间、能快速巡检同批次所有锁具的通开钥匙，导致运维效率低下。其三，结构多采用弹珠或销钉式设计，零部件数量多、装配复杂，且防技术开启能力有限。

技术实现思路

1、本发明的目的在于提供一种子母单向复位锁、锁具系统及其使用方法，以解决现有技术中操作无法追溯、分级权限单一及结构复杂的问题。

2、为实现上述目的，本发明采用如下技术方案：

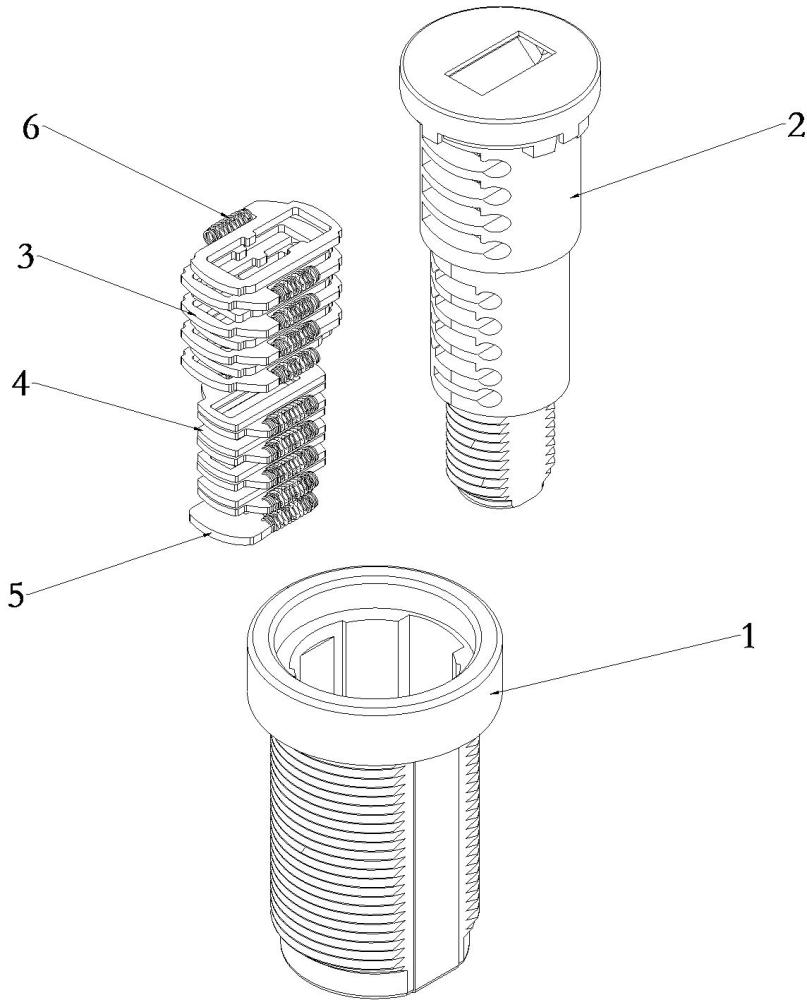

3、第一方面，本发明提供一种子母单向复位锁，包括：

4、锁套，具有轴向的中空腔体，所述锁套的内壁设有子锁止槽和母锁止槽；

5、锁胆，可转动地设置于所述锁套的中空腔体内，所述锁胆上设有子叶片槽和母叶片槽；

6、子叶片，可径向运动地设置于所述子叶片槽内，所述子叶片设有供子匙穿过的子匙孔，所述子匙孔的相对两侧分别设有与普通子匙配合的第一驱动块和与领袖子匙配合的第二驱动块；

7、母叶片，可径向运动地设置于所述母叶片槽内，所述母叶片上设有供母匙穿过的母匙孔，所述母匙孔的内壁设有用于与母匙齿牙配合的第三驱动块；

8、所述锁胆具有闭锁位置和开锁位置；

9、在所述闭锁位置，所述子叶片伸入所述子锁止槽以限制所述锁胆转动；所述母叶片可退让地保持于所述母叶片槽内，以供所述母匙插拔；

10、在所述开锁位置，所述子叶片缩回所述子叶片槽并被所述锁套内壁限位以阻止其伸出，使所述子匙无法拔出；所述母叶片伸入所述母锁止槽以限制所述锁胆转动。

11、进一步地，所述子叶片槽和所述母叶片槽的侧壁均设有弹簧容置孔，所述子叶片和所述母叶片的侧边均设有弹簧柱；所述弹簧容置孔内设有复位弹簧，所述复位弹簧的一端抵接于所述锁胆，另一端抵接于对应的所述弹簧柱，用于为叶片的径向运动提供驱动力。

12、进一步地，所述子叶片槽为多个且沿所述锁胆的轴向间隔设置，每个所述子叶片槽内设有层叠布置的两个所述子叶片，两个所述子叶片的运动方向相反。此双层反向布置结构有效增加了技术开启的难度。

13、进一步地，所述母叶片槽为多个且沿所述锁胆的轴向间隔设置，每个所述母叶片槽内设有层叠布置的两个所述母叶片，两个所述母叶片的运动方向相同。

14、进一步地，所述锁套内壁还设有退让槽；在所述闭锁位置，所述母叶片与所述退让槽位置对应，使所述母叶片可向所述退让槽方向退让，以便于所述母匙的插拔。

15、进一步地，所述第一驱动块沿所述子叶片运动方向的尺寸，大于所述第二驱动块沿所述子叶片运动方向的尺寸，实现了普通子匙与领袖子匙权限区分。

16、第二方面，本发明提供一种锁具系统，包括：

17、如上任一项所述的子母单向复位锁；

18、普通子匙，其上设有与所述第一驱动块配合的第一齿牙槽，用于开启对应的单把锁；

19、领袖子匙，其上设有与所述第二驱动块配合的第二齿牙槽，用于开启同批次内的全部锁；

20、母匙，其上设有与所述第三驱动块配合的第三齿牙，用于解除所述锁胆在所述开锁位置的锁定；

21、所述普通子匙和所述领袖子匙均设有沿轴向贯通的母匙通道，用于供所述母匙穿过以插入所述母叶片槽。

22、进一步地，所述第一齿牙槽设置于所述普通子匙的相对两面，所述第二齿牙槽设置于所述领袖子匙的一面，所述领袖子匙相对的另一面设有用于避让所述第一驱动块的避让槽。

23、第三方面，本发明提供一种上述锁具系统的使用方法，包括以下步骤：

24、开锁步骤：将普通子匙插入锁胆，驱动子叶片缩回，解除所述子叶片与锁套的锁定；转动所述锁胆至开锁位置，母叶片伸出并与所述锁套锁定，所述子叶片被所述锁套内壁限位而无法伸出，所述普通子匙无法拔出；

25、复位步骤：将母匙穿过所述普通子匙插入母叶片槽，驱动所述母叶片缩回，解除所述母叶片与所述锁套的锁定；回转所述锁胆至闭锁位置，拔出所述普通子匙和母匙。

26、进一步地，还包括：

27、通开步骤：使用领袖子匙代替普通子匙，执行所述开锁步骤和所述复位步骤，以开启同批次内的任一锁具。

28、本发明与现有技术相比，其有益效果在于：

29、1、通过子、母叶片与锁套上不同锁止槽的协同配合，构建了“闭锁位置由子叶片锁定，开锁位置由母叶片锁定”的双重锁定机制。开锁后，子叶片被锁套内壁限位无法伸出，从而卡住子匙使其无法拔出，实现了强制性的单向复位。只有持有母匙的管理员才能完成复位操作，彻底杜绝了操作后忘记锁闭或非授权复位的可能，实现了清晰的操作留痕管理。

30、2、通过在子叶片上设置尺寸和位置不同的两个驱动块，与结构相适配的普通子匙和领袖子匙配合，实现了三级权限体系：普通子匙仅开单锁（用户级），领袖子匙可通开同批次所有锁（管理级），母匙专用于解锁复位（超级管理员级）。该设计物理隔离了不同权限，结构简单且安全高效。

31、3、采用叶片式锁止结构替代传统的弹珠销槽结构，大幅减少了零部件数量，简化了装配工艺，降低了成本。同时，子叶片采用双层、反向运动的层叠设计，复位弹簧错开布置，显著增加了非破坏性技术开启的难度，提升了防盗性能。

1.一种子母单向复位锁，其特征在于，包括：

2.根据权利要求1所述的子母单向复位锁，其特征在于，所述子叶片槽和所述母叶片槽的侧壁均设有弹簧容置孔，所述子叶片和所述母叶片的侧边均设有弹簧柱；所述弹簧容置孔内设有复位弹簧，所述复位弹簧的一端抵接于所述锁胆，另一端抵接于对应的所述弹簧柱。

3.根据权利要求1所述的子母单向复位锁，其特征在于，所述子叶片槽为多个且沿所述锁胆的轴向间隔设置，每个所述子叶片槽内设有层叠布置的两个所述子叶片，两个所述子叶片的运动方向相反。

4.根据权利要求1所述的子母单向复位锁，其特征在于，所述母叶片槽为多个且沿所述锁胆的轴向间隔设置，每个所述母叶片槽内设有层叠布置的两个所述母叶片，两个所述母叶片的运动方向相同。

5.根据权利要求4所述的子母单向复位锁，其特征在于，所述锁套内壁还设有退让槽；在所述闭锁位置，所述母叶片与所述退让槽位置对应，使所述母叶片可向所述退让槽方向退让。

6.根据权利要求1所述的子母单向复位锁，其特征在于，所述第一驱动块沿所述子叶片运动方向的尺寸，大于所述第二驱动块沿所述子叶片运动方向的尺寸。

7.一种锁具系统，其特征在于，包括：

8.根据权利要求7所述的锁具系统，其特征在于，所述第一齿牙槽设置于所述普通子匙的相对两面，所述第二齿牙槽设置于所述领袖子匙的一面，所述领袖子匙相对的另一面设有用于避让所述第一驱动块的避让槽。

9.一种锁具系统的使用方法，其特征在于，所述锁具系统为权利要求7或8任一项所述的锁具系统，所述使用方法包括以下步骤：

10.根据权利要求9所述的使用方法，其特征在于，还包括：
