一种动物药剂生产用自动灌装设备的制作方法

本公开的实施例涉及动物药剂生产，具体地，涉及一种动物药剂生产用自动灌装设备。

背景技术：

1、动物药剂生产用自动灌装设备作为动物药品生产流程中的核心设备，是专门为动物药剂的定量灌装所设计，它利用自动化控制技术与精准的流体/粉体控制机构，能够将口服液、注射液、粉剂等各类动物药剂精确灌装到西林瓶、安瓿瓶、预充式注射器等容器中，进而实现动物药剂生产的高效化、标准化与无菌化，这种自动灌装设备在兽用疫苗厂、兽药生产企业、动物保健品加工厂等场景中被广泛应用。

2、然而，上述实施方式仍存在以下问题，在灌装口适配性方面，大多设备的灌装口高度设计为固定形式，这种方式使得设备仅能匹配单一高度规格的容器，面对不同高度的矮胖型试剂瓶或高瘦型安瓿瓶时，需更换整套灌装组件才能适配，不仅增加了设备采购与更换成本，还延长了生产切换时间，在物料保护方面，固定高度的灌装口难以适配不同特性的动物药剂，针对易起泡的液体药剂，若灌装口过高，物料下落冲击会产生大量气泡影响药剂质量，针对粘稠药液，若灌装口过低则易导致物料粘黏灌装口引发滴漏，造成物料浪费，在无菌保障方面，部分固定高度的灌装口因无法贴合不同高度容器的瓶口，灌装时易让外部空气或杂质进入容器内部，对疫苗等对无菌要求极高的动物药剂造成污染风险，难以满足严格的生产标准，因此需要对其进行改进。

技术实现思路

1、为克服上述缺陷，本公开的实施例提供了一种动物药剂生产用自动灌装设备，解决了现有技术中灌装口高度固定的技术问题。

2、根据一个方面，本公开至少一实施例提供了一种动物药剂生产用自动灌装设备，包括支撑架，所述支撑架的顶端固定连接有工作台，所述工作台顶端的后侧固定安装有固定板，所述固定板的顶端固定连接有固定架，所述固定架的左侧活动连接有连接条，所述连接条的正面固定安装有连接柱，所述连接柱的外表面固定连接有灌装口，所述连接条的上下两侧均固定安装有限位块，所述限位块的外表面与固定架的内表面活动连接，所述固定架的内部活动套接有转轴，所述转轴的外表面固定套接有直角齿轮，所述转轴的后端固定连接有螺杆，所述螺杆的外表面螺纹套接有蝶形螺母，所述连接条的右侧开设有卡槽，所述卡槽的内表面与直角齿轮的外表面活动连接。

3、作为本实用新型的一种优选技术方案，所述固定架的内部开设有限位槽，所述限位槽的内表面与限位块的外表面活动连接。

4、作为本实用新型的一种优选技术方案，所述螺杆的前端与固定架的后端活动连接，所述蝶形螺母的前端与固定架的后端活动连接。

5、作为本实用新型的一种优选技术方案，所述工作台的顶端固定连接有固定台，所述固定台顶端的后侧固定安装有固定块。

6、作为本实用新型的一种优选技术方案，所述固定块的内部活动套接有夹持块，所述夹持块的数量为两个，两个所述夹持块的相对面均固定连接有橡胶块。

7、作为本实用新型的一种优选技术方案，所述夹持块的前后两侧均固定连接有导向条，所述导向条的外端贯穿固定块且延伸至固定块的外部。

8、作为本实用新型的一种优选技术方案，所述导向条的正面固定连接有延伸板，所述延伸板的顶端活动套接有驱动杆。

9、作为本实用新型的一种优选技术方案，所述驱动杆的数量为四个，所述驱动杆内端的底部活动套接有连接板。

10、作为本实用新型的一种优选技术方案，所述连接板的正面活动套接有螺纹杆，所述螺纹杆的正面固定连接有握把。

11、作为本实用新型的一种优选技术方案，所述固定台顶端的前侧固定连接有支撑块，所述支撑块的内表面与螺纹杆的外表面螺纹套接。

12、本公开的实施例有益效果为：

13、1.本公开中，通过设置固定架、连接条、直角齿轮和蝶形螺母，通过转动转轴带动直角齿轮一起转动，直角齿轮转动将带动连接条上下移动，连接条移动将带动连接柱和灌装口一起移动，进而实现了灌装口高度的调节，调节完成后，通过转动安装蝶形螺母进行固定，若灌装口高度固定，面对较矮容器时，药剂可能从高处滴落产生洒漏，面对较高容器时，灌装口可能无法深入瓶口，导致药剂溅出或接触空气引发污染，高度可调可让灌装口始终保持合适位置，贴近瓶口或轻微伸入，减少药剂浪费，同时避免外部杂质进入灌装瓶。

14、2.本公开中，通过设置夹持块、驱动杆、连接板和螺纹杆，通过转动螺纹杆带动连接板进行移动，连接板移动过程中将带动驱动杆发生转动，驱动杆转动将驱动两个延伸板相对移动，延伸板移动将带动夹持块和橡胶块一起移动对灌装瓶进行夹持固定，灌装时灌装瓶若发生偏移，灌装口可能无法准确对准瓶口，导致药剂洒漏或灌入量不均，夹持结构能从侧面固定灌装瓶，使灌装瓶始终处于预设的灌装位置，让灌装口与瓶口精准对齐，保证每瓶药剂都能准确接收物料，提高了整体的安全性。

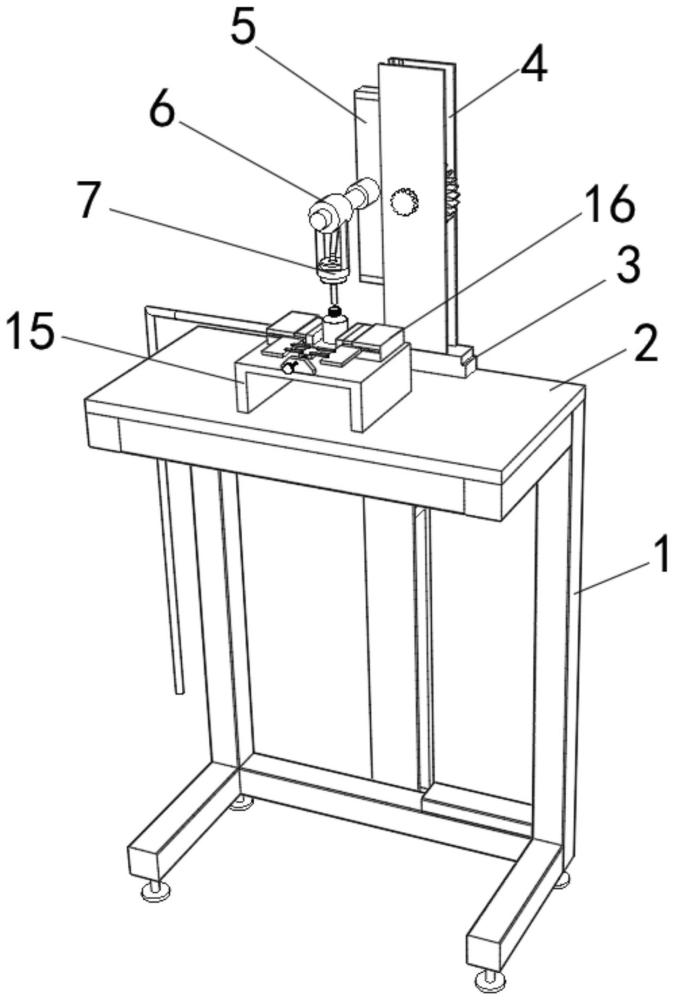

1.一种动物药剂生产用自动灌装设备，包括支撑架（1），其特征在于：所述支撑架（1）的顶端固定连接有工作台（2），所述工作台（2）顶端的后侧固定安装有固定板（3），所述固定板（3）的顶端固定连接有固定架（4），所述固定架（4）的左侧活动连接有连接条（5），所述连接条（5）的正面固定安装有连接柱（6），所述连接柱（6）的外表面固定连接有灌装口（7），所述连接条（5）的上下两侧均固定安装有限位块（8），所述限位块（8）的外表面与固定架（4）的内表面活动连接，所述固定架（4）的内部活动套接有转轴（10），所述转轴（10）的外表面固定套接有直角齿轮（9），所述转轴（10）的后端固定连接有螺杆（12），所述螺杆（12）的外表面螺纹套接有蝶形螺母（13），所述连接条（5）的右侧开设有卡槽（14），所述卡槽（14）的内表面与直角齿轮（9）的外表面活动连接。

2.根据权利要求1所述的一种动物药剂生产用自动灌装设备，其特征在于：所述固定架（4）的内部开设有限位槽（11），所述限位槽（11）的内表面与限位块（8）的外表面活动连接。

3.根据权利要求1所述的一种动物药剂生产用自动灌装设备，其特征在于：所述螺杆（12）的前端与固定架（4）的后端活动连接，所述蝶形螺母（13）的前端与固定架（4）的后端活动连接。

4.根据权利要求1所述的一种动物药剂生产用自动灌装设备，其特征在于：所述工作台（2）的顶端固定连接有固定台（15），所述固定台（15）顶端的后侧固定安装有固定块（16）。

5.根据权利要求4所述的一种动物药剂生产用自动灌装设备，其特征在于：所述固定块（16）的内部活动套接有夹持块（17），所述夹持块（17）的数量为两个，两个所述夹持块（17）的相对面均固定连接有橡胶块（18）。

6.根据权利要求5所述的一种动物药剂生产用自动灌装设备，其特征在于：所述夹持块（17）的前后两侧均固定连接有导向条（19），所述导向条（19）的外端贯穿固定块（16）且延伸至固定块（16）的外部。

7.根据权利要求6所述的一种动物药剂生产用自动灌装设备，其特征在于：所述导向条（19）的正面固定连接有延伸板（20），所述延伸板（20）的顶端活动套接有驱动杆（21）。

8.根据权利要求7所述的一种动物药剂生产用自动灌装设备，其特征在于：所述驱动杆（21）的数量为四个，所述驱动杆（21）内端的底部活动套接有连接板（22）。

9.根据权利要求8所述的一种动物药剂生产用自动灌装设备，其特征在于：所述连接板（22）的正面活动套接有螺纹杆（23），所述螺纹杆（23）的正面固定连接有握把（24）。

10.根据权利要求4所述的一种动物药剂生产用自动灌装设备，其特征在于：所述固定台（15）顶端的前侧固定连接有支撑块（25），所述支撑块（25）的内表面与螺纹杆（23）的外表面螺纹套接。
