一种灵活高效的蒸汽输送系统的制作方法

本技术涉及供汽设备，尤其涉及一种灵活高效的蒸汽输送系统。

背景技术：

1、目前食品、生物制药、印染纺织等工业企业使用蒸汽进行生产加工，蒸汽的供应方式主要为固定供汽方式，即，来自于企业自建的在地小锅炉或者专门产汽企业单位产汽拉管供应的方式，蒸汽通过蒸汽组件进行分配至高压用汽管和高压用汽管，蒸汽组件包括原蒸汽管道和分汽缸，蒸汽通过原蒸汽管道输送到分汽缸，随后再通过分汽缸将高压汽分至高压用汽管，将低压汽分至低压用汽管，以满足使用需求，然而，随着环保排放指标要求的逐渐提高，自建小锅炉可能被关停，同时当外部管道蒸汽（因产汽企业单位设备检修）中断时，这一单一的供气方式就容易导致企业面临无法用汽的境地。

技术实现思路

1、本实用新型提供了一种灵活高效的蒸汽输送系统，旨在解决了现有技术中供汽方式单一、使用不灵活的问题。

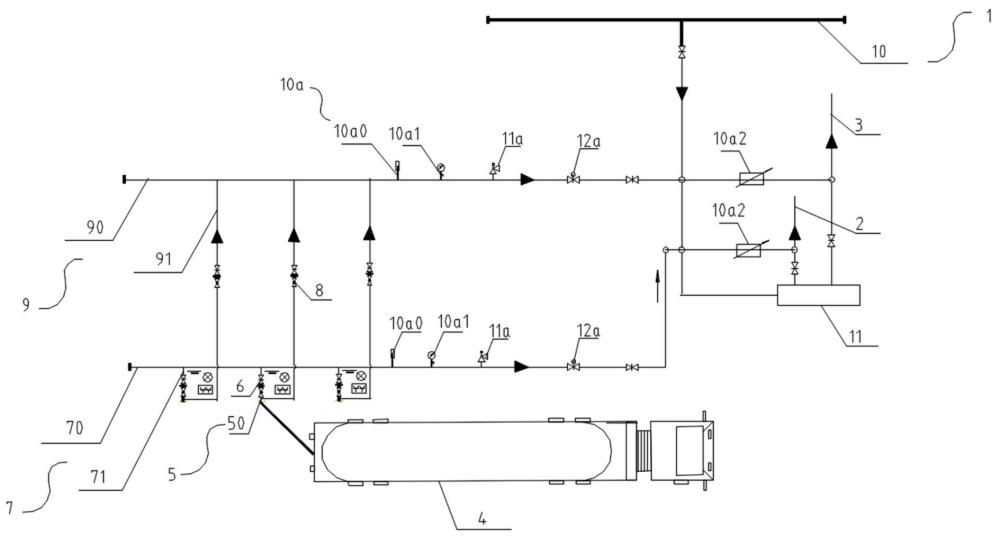

2、本实用新型一方面提供了一种灵活高效的蒸汽输送系统，包括用于固定供汽的蒸汽组件、高压用汽管和低压用汽管，其特征在于，包括用于储存蒸汽的移动载具、接口管组件、高压接汽阀、高压接汽管、低压接汽阀和低压接汽管；

3、所述接口管组件与所述移动载具连接导通；

4、所述高压接汽阀连接导通于所述高压接汽管上；

5、所述高压接汽管的一端与所述接口管组件连通，所述高压接汽管的另一端与所述高压用汽管连通，所述高压接汽管还与所述蒸汽组件连通；

6、所述低压接汽阀连接导通于所述低压接汽管上；

7、所述低压接汽管的一端与所述接口管组件连通，所述低压接汽管的另一端与所述低压用汽管连通，所述低压接汽管还与所述蒸汽组件连通。

8、在其中一个实施例中，所述接口管组件包括三通管、接口管和接口阀；

9、所述三通管的一端与所述高压接汽管连通，所述三通管的另一端与所述低压接汽管连通，所述三通管的余下一端与所述接口管的一端连通，所述接口管的另一端与所述移动载具连通；所述接口阀均连接导通于所述接口管上。

10、在其中一个实施例中，所述接口阀的数量为多个，多个所述接口阀串联于所述接口管上。

11、在其中一个实施例中，所述接口管组件还包括接口旁管；

12、所述接口旁管的两端均与所述接口管连通，所述接口旁管用于供所述接口管内的流体绕过至少一个所述接口阀；

13、至少有一所述接口阀不被所述接口旁管绕过。

14、在其中一个实施例中，所述接口管组件的数量为多个，多个所述接口管组件均与所述高压接汽管和所述低压接汽管连通。

15、在其中一个实施例中，所述高压接汽阀和所述低压接汽阀的数量均为多个；

16、所述高压接汽管包括高压主管和多个高压支管，所述高压主管与所述高压用汽管连通，多个所述高压支管的一端与所述高压支管连接导通，多个所述高压支管的另一端分别与各个所述接口管组件连接导通，每个所述高压支管上均与连接导通有一所述高压接汽阀；

17、所述低压接汽管包括低压主管和多个低压支管，所述低压主管与所述低压用汽管连通，多个所述低压支管的一端与所述低压支管连接导通，多个所述低压支管的另一端分别与各个所述接口管组件连接导通，每个所述低压支管上均连接导通所述低压接汽阀。

18、在其中一个实施例中，所述蒸汽输送系统还包括至少两个监测组件；

19、两个所述监测组件分别连接导通于所述高压接汽管和所述低压接汽管上；

20、所述监测组件用于监视蒸汽的温度、压力和流量。

21、在其中一个实施例中，所述监测组件包括温度计、压力表和流量计；

22、所述温度计、压力表和流量计依次串联连通。

23、在其中一个实施例中，所述蒸汽输送系统还包括至少两个安全阀，两个所述安全阀分别连接导通于所述高压接汽管和所述低压接汽管上。

24、在其中一个实施例中，所述蒸汽输送系统还包括至少两个气压调节阀，两个所述气压调节阀分别连接导通于所述高压接汽管和所述低压接汽管上。

25、从以上技术方案可以看出，本实用新型具有以下优点：

26、本实施例提供了一种灵活高效的蒸汽输送系统，包括蒸汽组件、高压用汽管、低压用汽管、用于储存蒸汽的移动载具、接口管组件、高压接汽阀、高压接汽管、低压接汽阀和低压接汽管，一方面高压用汽管和低压用汽管连通有原有的、用于固定供汽的蒸汽组件，另一方面高压用汽管和低压用汽管通过接口管组件、高压接汽阀、高压接汽管、低压接汽阀和低压接汽管等组件与移动供汽的移动载具连通，因此，本实施例的蒸汽输送系统同时实现了固定供汽和移动供汽，即使固定供汽的蒸汽组件中断时，也有移动供汽补上，供汽方式多样，解决了目前供气方式单一的问题，避免企业面临无法用汽的境地。

1.一种灵活高效的蒸汽输送系统，包括用于固定供汽的蒸汽组件、高压用汽管和低压用汽管，其特征在于，包括用于储存蒸汽的移动载具、接口管组件、高压接汽阀、高压接汽管、低压接汽阀和低压接汽管；

2.根据权利要求1所述的蒸汽输送系统，其特征在于，所述接口管组件包括三通管、接口管和接口阀；

3.根据权利要求2所述的蒸汽输送系统，其特征在于，所述接口阀的数量为多个，多个所述接口阀串联于所述接口管上。

4.根据权利要求3所述的蒸汽输送系统，其特征在于，所述接口管组件还包括接口旁管；

5.根据权利要求1所述的蒸汽输送系统，其特征在于，所述接口管组件的数量为多个，多个所述接口管组件均与所述高压接汽管和所述低压接汽管连通。

6.根据权利要求1所述的蒸汽输送系统，其特征在于：

7.根据权利要求1所述的蒸汽输送系统，其特征在于，所述蒸汽输送系统还包括至少两个监测组件；

8.根据权利要求7所述的蒸汽输送系统，其特征在于，所述监测组件包括温度计、压力表和流量计；

9.根据权利要求1所述的蒸汽输送系统，其特征在于，所述蒸汽输送系统还包括至少两个安全阀，两个所述安全阀分别连接导通于所述高压接汽管和所述低压接汽管上。

10.根据权利要求1所述的蒸汽输送系统，其特征在于，所述蒸汽输送系统还包括至少两个气压调节阀，两个所述气压调节阀分别连接导通于所述高压接汽管和所述低压接汽管上。
