一种用于电镀废水重金属电解沉积回收装置

本技术涉及电镀废水回收，尤其涉及一种用于电镀废水重金属电解沉积回收装置。

背景技术：

1、由于电镀行业污染产生量大，为保护环境、便于管理，各省市将电镀企业集中，形成电镀工业园区统一运行管理。电镀厂在运行过程中产生的大量废水来源于电镀前处理、镀层漂洗、后处理、冲刷车间地面、镀槽渗漏或操作管理不当造成的跑、冒、滴、漏的各种槽液和用水等，所含主要重金属有铬、镉、铅、铜、镍、锌。若排放于环境，重金属离子会通过饮用水及食物链的富集作用，对人类产生更广泛和更严重的危害；

2、在对去除悬浮物和油污后的废水进行沉积回收时，现有的电解槽，大多设置搅拌装置来提升电解效率，但在电解完成后，搅拌装置上方会存留较多的固体物，且需要将电解槽内的阴极拆卸，将阴极表面的单质金属刮除剥离，刮除完成后再次将其进行安装，导致操作较为繁琐且需要停机较长时间，会大幅度降低工作效率，因此我们提出了一种用于电镀废水重金属电解沉积回收装置。

技术实现思路

1、有鉴于此，本申请提供一种用于电镀废水重金属电解沉积回收装置，旨在解决上述技术问题。

2、为了实现上述目的，本实用新型采用了如下技术方案：

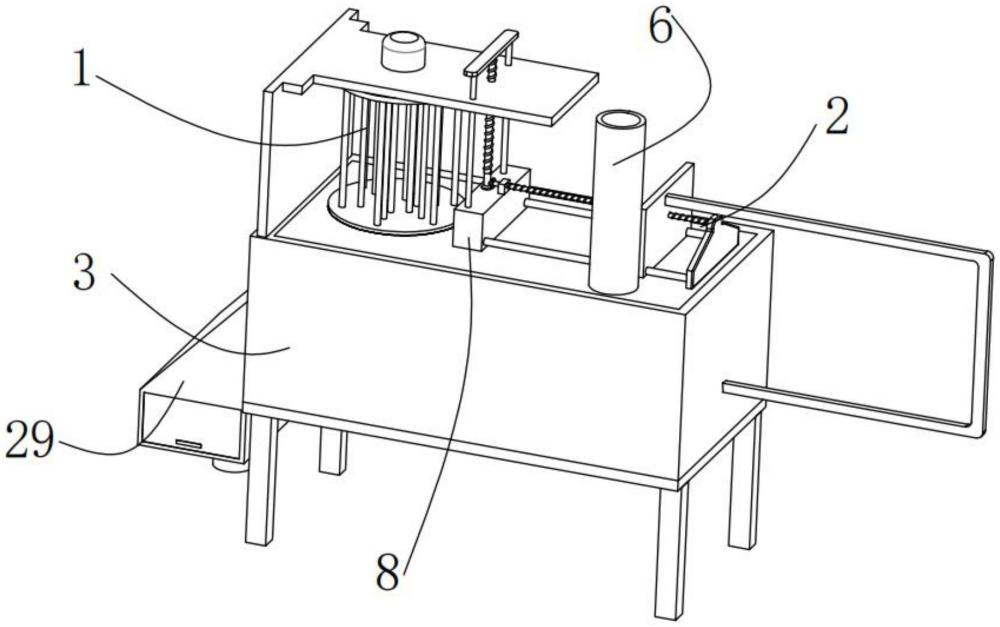

3、一种用于电镀废水重金属电解沉积回收装置，包括电解箱，所述电解箱的底部内壁嵌设安装有多个阴极和阳极，所述电解箱的顶部固定安装有支撑架，所述电解箱和支撑架上设置有电镀废水重金属电解沉积搅拌组件；

4、所述电镀废水重金属电解沉积搅拌组件包括第一丝杆、限位杆、升降板、密封闸门和密封滑槽，所述第一丝杆转动安装在支撑架的底部，所述限位杆固定安装在支撑架的顶部前后两侧，所述升降板螺纹安装在第一丝杆的外侧且滑动安装在限位杆的外侧，所述密封闸门固定安装在升降板的底部，所述密封滑槽开设在电解箱的顶部，所述密封闸门和密封滑槽相贴合。

5、优选的，所述电解箱的顶部固定安装有废水进入管道，所述电解箱的底部内壁固定安装有缓冲斜坡，所述缓冲斜坡设置在废水进入管道的下方，所述电镀废水重金属电解沉积搅拌组件、电解箱和缓冲斜坡上设置有沉积物刮除过滤组件。

6、优选的，所述电镀废水重金属电解沉积搅拌组件还包括排水孔、第一电机、转盘、活动盘和搅拌杆，所述排水孔开设在电解箱的左侧，所述第一电机固定安装在升降板的顶部，所述转盘固定安装在第一电机的输出端，所述活动盘转动安装在电解箱的顶部，多个所述搅拌杆固定安装在活动盘的底部且滑动安装在活动盘的内侧。

7、优选的，所述沉积物刮除过滤组件包括固定座、第二电机、第二丝杆、锥齿轮、导向杆、移动板、滑杆和推水刮板，所述固定座固定安装在电解箱的顶部，所述第二电机固定安装在固定座的一侧，所述第二丝杆固定安装在第二电机的输出端，所述锥齿轮固定安装在第二丝杆和第一丝杆的外侧，相邻两个所述锥齿轮相啮合，所述导向杆固定安装在固定座和支撑架上，所述移动板螺纹安装在第二丝杆的外侧且滑动安装在导向杆的外侧，所述滑杆固定安装在移动板的一侧，所述滑杆滑动安装在电解箱和缓冲斜坡的内侧，所述推水刮板固定安装在滑杆的一侧，所述推水刮板与电解箱的底部内壁以及阴极和阳极相抵接。

8、优选的，所述沉积物刮除过滤组件还包括导水罩、固体物收集抽屉、集水框架和排水管道，所述导水罩固定安装在排水孔的左侧，所述固体物收集抽屉固定安装在导水罩的底部，所述集水框架固定安装在导水罩的底部，所述排水管道固定安装在集水框架的底部。

9、优选的，所述密封滑槽的内侧壁设置有密封胶圈，所述密封闸门的底部固定安装有密封胶圈，所述排水孔和导水罩的连接处设置有密封胶圈。

10、优选的，所述电解箱的底部内壁开设有多个嵌入安装槽，所述阴极和阳极固定安装在嵌入安装槽的内侧，所述阴极和阳极与电解箱的底部内壁位于同一直线。

11、优选的，所述活动盘的顶部开设有清洁刮孔，所述搅拌杆滑动安装在清洁刮孔的内侧。

12、与现有技术相比，本实用新型的有益效果在于：

13、(1)本实用新型的一种用于电镀废水重金属电解沉积回收装置，通过设置的电镀废水重金属电解沉积搅拌组件，在对去除悬浮物和油污后的废水进行沉积回收时，可将预处理后的废水通过废水进入管道添加至电解箱的内部，缓冲斜坡可对废水进行缓冲，让其匀速下落，添加完成后可对阴极和阳极进行通电，通过电化学氧化还原反应，通过向含重金属离子的电镀废水中通入直流电，使重金属离子在阴极表面获得电子，从离子态转化为单质金属或合金沉积，实现重金属与废水的分离，在反应完成后重金属可沉积在阴极的表面；

14、(2)本实用新型的一种用于电镀废水重金属电解沉积回收装置，通过设置的沉积物刮除过滤组件，升降板可进行上升并将搅拌杆提升，并让密封闸门从密封滑槽的内部滑出，能够让废水通过排水孔进入至导水罩的内部，并通过排水管道将废水排出，搅拌杆在上方后可通过活动盘上方的清洁刮孔进行刮除多余的固体杂物，且不会影响推水刮板的移动，移动板移动后可带动滑杆和推水刮板进行滑动，并让推水刮板将阴极表面沉积的金属推送至导水罩的内部，固体物收集抽屉能够对固体物进行收集，使得该装置操作较为方便，后期对固体沉积物的收集以及对阴极的清洁较为便捷省力。

15、为使本申请的上述目的、特征和优点能更明显易懂，下文特举较佳实施例，并配合所附附图，作详细说明如下。

1.一种用于电镀废水重金属电解沉积回收装置，其特征在于，包括：

2.根据权利要求1所述的一种用于电镀废水重金属电解沉积回收装置，其特征在于，所述电解箱(3)的顶部固定安装有废水进入管道(6)，所述电解箱(3)的底部内壁固定安装有缓冲斜坡(7)，所述缓冲斜坡(7)设置在废水进入管道(6)的下方，所述电镀废水重金属电解沉积搅拌组件(1)、电解箱(3)和缓冲斜坡(7)上设置有沉积物刮除过滤组件(2)。

3.根据权利要求1所述的一种用于电镀废水重金属电解沉积回收装置，其特征在于，所述电镀废水重金属电解沉积搅拌组件(1)还包括排水孔(16)、第一电机(17)、转盘(18)、活动盘(19)和搅拌杆(20)，所述排水孔(16)开设在电解箱(3)的左侧，所述第一电机(17)固定安装在升降板(13)的顶部，所述转盘(18)固定安装在第一电机(17)的输出端，所述活动盘(19)转动安装在电解箱(3)的顶部，多个所述搅拌杆(20)固定安装在活动盘(19)的底部且滑动安装在活动盘(19)的内侧。

4.根据权利要求2所述的一种用于电镀废水重金属电解沉积回收装置，其特征在于，所述沉积物刮除过滤组件(2)包括固定座(21)、第二电机(22)、第二丝杆(23)、锥齿轮(24)、导向杆(25)、移动板(26)、滑杆(27)和推水刮板(28)，所述固定座(21)固定安装在电解箱(3)的顶部，所述第二电机(22)固定安装在固定座(21)的一侧，所述第二丝杆(23)固定安装在第二电机(22)的输出端，所述锥齿轮(24)固定安装在第二丝杆(23)和第一丝杆(11)的外侧，相邻两个所述锥齿轮(24)相啮合，所述导向杆(25)固定安装在固定座(21)和支撑架(8)上，所述移动板(26)螺纹安装在第二丝杆(23)的外侧且滑动安装在导向杆(25)的外侧，所述滑杆(27)固定安装在移动板(26)的一侧，所述滑杆(27)滑动安装在电解箱(3)和缓冲斜坡(7)的内侧，所述推水刮板(28)固定安装在滑杆(27)的一侧，所述推水刮板(28)与电解箱(3)的底部内壁以及阴极(4)和阳极(5)相抵接。

5.根据权利要求4所述的一种用于电镀废水重金属电解沉积回收装置，其特征在于，所述沉积物刮除过滤组件(2)还包括导水罩(29)、固体物收集抽屉(30)、集水框架(31)和排水管道(32)，所述导水罩(29)固定安装在排水孔(16)的左侧，所述固体物收集抽屉(30)固定安装在导水罩(29)的底部，所述集水框架(31)固定安装在导水罩(29)的底部，所述排水管道(32)固定安装在集水框架(31)的底部。

6.根据权利要求3所述的一种用于电镀废水重金属电解沉积回收装置，其特征在于，所述密封滑槽(15)的内侧壁设置有密封胶圈，所述密封闸门(14)的底部固定安装有密封胶圈，所述排水孔(16)和导水罩(29)的连接处设置有密封胶圈。

7.根据权利要求1所述的一种用于电镀废水重金属电解沉积回收装置，其特征在于，所述电解箱(3)的底部内壁开设有多个嵌入安装槽，所述阴极(4)和阳极(5)固定安装在嵌入安装槽的内侧，所述阴极(4)和阳极(5)与电解箱(3)的底部内壁位于同一直线。

8.根据权利要求3所述的一种用于电镀废水重金属电解沉积回收装置，其特征在于，所述活动盘(19)的顶部开设有清洁刮孔，所述搅拌杆(20)滑动安装在清洁刮孔的内侧。
