一种适用于餐饮污水的油水分离装置的制作方法

本技术涉及餐饮污水处理，具体涉及一种适用于餐饮污水的油水分离装置。

背景技术：

1、餐饮油水分离装置是截留污水中的油脂与固体残渣的关键设备，授权公告号cn222092755u的中国专利公开了一种餐饮用油水分离器，具体公开的是，油水分离器本体内腔的一侧设置有过滤网，油水分离器本体正面靠近过滤网的一侧固定安装有电动伸缩杆，电动伸缩杆的输出端固定连接有推料组件，过滤网远离电动伸缩杆的一端开设有通槽，通槽的边侧固定连通有收集柜，收集柜顶部的一端固定安装有用于对通槽进行遮挡的阻挡机构，推料组件包括压板，压板底部的两侧分别固定连接有刮板和硬质毛刷，本实用新型一种餐饮用油水分离器，通过过滤网进行初步的固液分离，再通过推料组件上的压板将食物残渣向通槽内腔的挡板进行挤压，使得食物残渣中吸附的液体挤出，提高固液分离的效果。该专利采用固定式过滤网，并配备复杂的机械推料和挡板机构来清理和收集固体，由于在高温高湿、油污严重的环境下，精密传送部件极易易油污粘结、腐蚀而卡死失效，故障率高，其次机械挤压的方式会产生卫生死角，清理维护极其不便，利用刮板和硬质毛刷清理过滤网效果差，硬质毛刷清理过滤网时，滤渣容易掉落至油水分离器内，从而导致固液分离效果差，因此，亟需一种适用于餐饮污水的油水分离装置，结构简单、耐油污腐蚀、无需动力驱动且日常维护清洁便捷。

技术实现思路

1、本实用新型所要解决的技术问题是：提供一种适用于餐饮污水的油水分离装置，结构简单、耐油污腐蚀、无需动力驱动且日常维护清洁便捷。

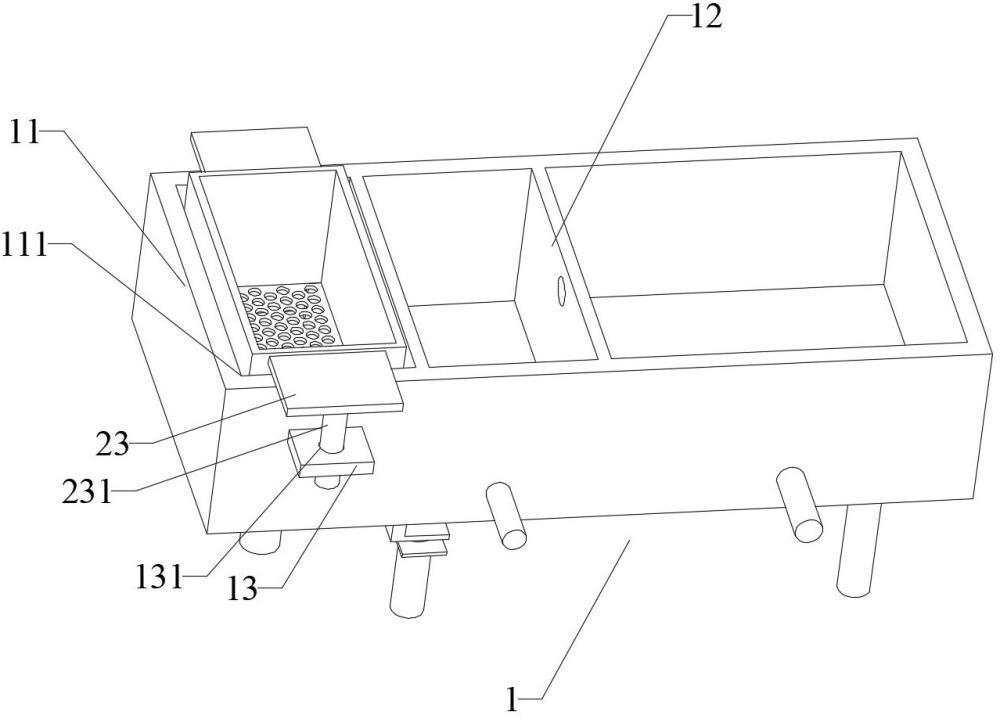

2、为了解决上述技术问题，本实用新型采用的技术方案为：一种适用于餐饮污水的油水分离装置，包括箱体，箱体内设有预处理仓和油水分离仓，预处理仓的顶部设有开口，预处理仓内可分离地放置有固渣过滤提篮，固渣过滤提篮的底部上设有过滤网；

3、预处理仓的底部设有与油水分离仓连接的出口，出口处设有垂直滑动的插板阀；

4、固渣过滤提篮的底部设有下压触发部，插板阀上设有受触发部，预处理仓的底部设有与受触发部匹配的限位口；

5、当固渣过滤提篮被放置于预处理仓的预设工作位时，下压触发部下压作用于受触发部，下压触发部的一部分和受触发部为于限位口内，驱使插板阀滑动至开启位置，当固渣过滤提篮被向上提起时，下压触发部与受触发部分离，插板阀在弹力复位机构驱动下滑动至关闭位置，下压触发部离开限位口，受触发部的一分部位于预处理仓内。

6、进一步，弹力复位机构包括弹簧、连接板、支撑柱和支撑板，连接板连接有插板阀的一端，连接板位于箱体外的底部，支撑柱连接有箱体的底部，支撑板连接有支撑柱上，弹簧位于支撑板和连接板之间，弹簧的一端连接有连接板的下部，弹簧的另一端连接有支撑板的上部。

7、进一步，上压触发部为条形块，受触发部为矩形块，条形块与矩形块接触的一面与限位口匹配。

8、进一步，箱体的两侧设有侧板，侧板上设有通孔，固渣过滤提篮的顶部两侧设有提手，提手的下部设有与通孔匹配为限位柱。

9、进一步，连接板与支撑柱滑动连接。

10、本实用新型的有益效果在于：

11、极致可靠，永不卡死：彻底取消了电机、丝杠、同步带、电动推杆等所有易损的精密动力与传动部件。采用纯机械的重力复位与斜面触发，在油污环境下稳定性无与伦比，实现了真正的免维护运行。

12、维护清洁便捷：固体残渣的清理方式变革为“提起滤篮→倾倒冲洗→放回”的简单步骤。滤篮即为垃圾容器，提起后插板阀自动关闭，隔绝脏污源。维护全程无需接触机器内部，无任何卫生死角，极大降低了劳动强度和环境二次污染。

13、结构极简，成本与故障率双降：整体结构大幅简化，零部件数量锐减，制造成本显著降低。更少的零件意味着更少的故障点，设备寿命和综合性价比大幅提升。

14、安全环保，体验优良：提篮提起后阀门自动关闭，有效防止了臭气逸散、蚊虫进入及异物意外掉入核心分离仓，安全又卫生。操作流程符合直觉，无需培训，用户体验极佳。

1.一种适用于餐饮污水的油水分离装置，包括箱体，箱体内设有预处理仓和油水分离仓，预处理仓的顶部设有开口，其特征在于，预处理仓内可分离地放置有固渣过滤提篮，固渣过滤提篮的底部上设有过滤网；

2.根据权利要求1所述的适用于餐饮污水的油水分离装置，其特征在于，弹力复位机构包括弹簧、连接板、支撑柱和支撑板，连接板连接有插板阀的一端，连接板位于箱体外的底部，支撑柱连接有箱体的底部，支撑板连接有支撑柱上，弹簧位于支撑板和连接板之间，弹簧的一端连接有连接板的下部，弹簧的另一端连接有支撑板的上部。

3.根据权利要求1所述的适用于餐饮污水的油水分离装置，其特征在于，上压触发部为条形块，受触发部为矩形块，条形块与矩形块接触的一面与限位口匹配。

4.根据权利要求1所述的适用于餐饮污水的油水分离装置，其特征在于，箱体的两侧设有侧板，侧板上设有通孔，固渣过滤提篮的顶部两侧设有提手，提手的下部设有与通孔匹配为限位柱。

5.根据权利要求2所述的适用于餐饮污水的油水分离装置，其特征在于，连接板与支撑柱滑动连接。
