一种好氧池泡沫收集及消泡装置的制作方法
本发明涉及好氧池消泡，具体为一种好氧池泡沫收集及消泡装置。
背景技术：
1、好氧生物处理法是污水处理中最常用的工艺之一，在好氧池中，通过曝气系统向污水中供给充足的溶解氧，利用好氧微生物的代谢作用将污水中的有机污染物分解为二氧化碳和水，从而实现水质净化；在实际运行过程中，好氧池液面常常会产生大量泡沫，尤其当污水中含有表面活性物质、污泥龄过长或曝气强度过大时，泡沫问题尤为严重。
2、目前，现有机械消泡装置在实际应用中仍存在诸多不足：首先，现有消泡装置通常仅采用单一的消泡手段，如仅依靠离心剪切或仅依靠喷洒消泡剂，消泡路径单一，对泡沫的破碎能力有限，逃逸气泡较多，难以实现对泡沫的彻底消除；其次，好氧池液面高度并非恒定不变，受进水流量、排水周期及蒸发量等因素影响，液面会频繁波动，而现有吸泡装置的吸泡口多为固定安装，无法随液面自动调节吸泡高度，导致液位下降时吸泡口脱离泡沫层而失效，液位上升时又容易吸入大量液体，降低消泡效率的同时造成污泥流失。
技术实现思路
1、本发明提供一种好氧池泡沫收集及消泡装置通过偏心轴、轴承环及连杆联动驱动活塞板往复滑动，将储液仓内消泡剂沿喷洒管输出，形成垂直于泡沫入射方向的雾化幕墙，使得进入消泡仓的泡沫先与雾化消泡剂充分接触，再经消泡涡轮的离心剪切作用二次破碎撕碎气泡，同时配合底部高频震动切割片的逃逸气泡消除，解决了上述背景技术中所提到的现有设备中消泡方式单一，仅依靠离心剪切或仅依靠喷洒消泡剂，对泡沫破碎能力有限，难以实现彻底消除的问题。
2、本发明提供如下技术方案：

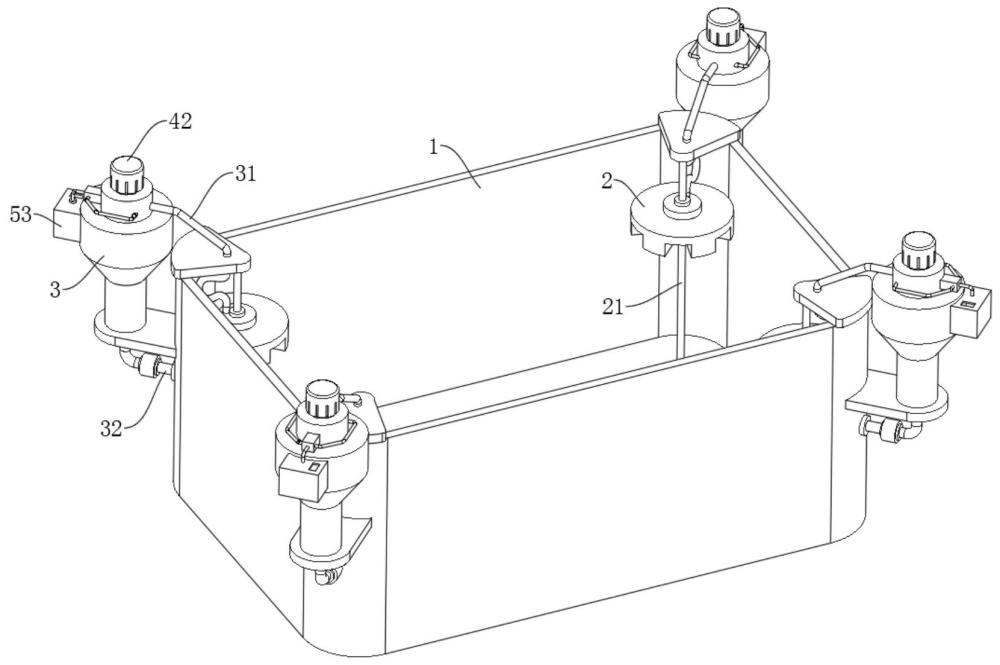

3、一种好氧池泡沫收集及消泡装置，包括池体，还包括：至少一组吸泡浮盘，所述池体内固定连接有与吸泡浮盘数量相适配的导向杆，所述吸泡浮盘滑动安装在导向杆上；与吸泡浮盘数量相适配的消泡仓，所述消泡仓固定安装在池体外壁上，所述消泡仓内安装有利用离心与剪切作用撕碎气泡的消泡部；辅消部，所述辅消部安装在消泡仓外壁上，用于对进入消泡仓内的泡沫喷洒消泡剂。
4、作为本发明的一种优选技术方案，所述吸泡浮盘侧壁上开设有多组吸泡槽，所述吸泡槽中心固定连接有吸泡环，所述导向杆沿吸泡环中心穿过，并与其滑动连接，所述吸泡环的底部开设有多组与其内腔相连通有吸泡孔，所述消泡仓的顶部固定且连通有吸泡管，所述吸泡管的另一端与吸泡环内腔相连通。
5、作为本发明的一种优选技术方案，所述消泡部包括消泡轴，所述消泡轴转动连接在消泡仓的内顶部，所述消泡轴的外壁上固定安装有至少一组消泡涡轮，所述消泡仓的顶部固定连接有消泡电机，所述消泡电机的输出端与消泡轴顶端固定连接。
6、作为本发明的一种优选技术方案，所述消泡涡轮每组叶轮与泡沫的接触面均设置有多组突刺。
7、作为本发明的一种优选技术方案，所述消泡仓的底部固定且连通有回流管，所述回流管的输出端与池体内腔相连通，且所述回流管上安装有单向阀，且所述吸泡管与回流管分别位于消泡涡轮的上方与下方。
8、作为本发明的一种优选技术方案，所述辅消部包括活塞仓，所述活塞仓固定连接在消泡仓上端侧壁上，所述活塞仓内滑动连接有活塞板，所述活塞仓的两侧均固定且连通有喷洒管，所述喷洒管的输出端延伸至消泡仓内，且所述喷洒管内设置有单向阀，两组所述喷洒管的输出端沿吸泡管的输出端中心对称设置，即两组喷洒管输出端的连线与吸泡管输出端的延长线垂直。
9、作为本发明的一种优选技术方案，所述消泡轴的上段安装有偏心轴，所述偏心轴上转动连接有轴承环，所述活塞板朝向偏心轴的一侧铰接有连杆，所述连杆的另一端与轴承环侧壁固定连接。
10、作为本发明的一种优选技术方案，所述消泡仓的外壁上固定连接有储液仓，所述活塞仓的外壁上固定且连通有补液管，所述补液管的另一端延伸至储液仓内腔底部，且所述补液管内设置有单向阀。
11、作为本发明的一种优选技术方案，所述消泡仓的内壁下部沿其周向等间距安装有多组竖向切割片，所述竖向切割片朝向消泡仓中心的一侧固定连接有弹性片，所述消泡轴的底端固定连接有敲击杆，所述敲击杆与弹性片相适配。
12、作为本发明的一种优选技术方案，所述吸泡管的其中一段采用软管设置，以适配吸泡浮盘沿导向杆升降浮动。
13、与现有技术相比，本发明提供了一种好氧池泡沫收集及消泡装置，具备以下有益效果：
14、1、该好氧池泡沫收集及消泡装置中，通过偏心轴、轴承环及连杆联动驱动活塞板往复滑动，将储液仓内消泡剂吸入活塞仓并沿对称布置的喷洒管输出，形成垂直于泡沫入射方向的雾化幕墙，使得进入消泡仓的泡沫先与雾化消泡剂充分接触，实现快速破泡，再经消泡涡轮的离心剪切作用二次破碎撕碎气泡，同时配合底部高频震动切割片的逃逸气泡消除，形成了多级协同消泡体系，极大提高了消泡效率与效果。
15、2、该好氧池泡沫收集及消泡装置中，通过吸泡浮盘与导向杆的滑动配合，利用液面浮力实现吸泡高度的自适应调节，并且配合消泡涡轮转动产生的负压吸力，将泡沫沿吸泡槽、吸泡环及吸泡管吸入消泡仓，无需人工介入调节吸泡高度，实现高效、自动化的泡沫收集，显著提升了消泡操作的便捷性与稳定性。
1.一种好氧池泡沫收集及消泡装置，包括池体（1），其特征在于，还包括：
2.根据权利要求1所述的一种好氧池泡沫收集及消泡装置，其特征在于，所述吸泡浮盘（2）侧壁上开设有多组吸泡槽（22），所述吸泡槽（22）中心固定连接有吸泡环（23），所述导向杆（21）沿吸泡环（23）中心穿过，并与其滑动连接，所述吸泡环（23）的底部开设有多组与其内腔相连通有吸泡孔（24），所述消泡仓（3）的顶部固定且连通有吸泡管（31），所述吸泡管（31）的另一端与吸泡环（23）内腔相连通。
3.根据权利要求2所述的一种好氧池泡沫收集及消泡装置，其特征在于，所述消泡部包括消泡轴（4），所述消泡轴（4）转动连接在消泡仓（3）的内顶部，所述消泡轴（4）的外壁上固定安装有至少一组消泡涡轮（41），所述消泡仓（3）的顶部固定连接有消泡电机（42），所述消泡电机（42）的输出端与消泡轴（4）顶端固定连接。
4.根据权利要求3所述的一种好氧池泡沫收集及消泡装置，其特征在于，所述消泡涡轮（41）每组叶轮与泡沫的接触面均设置有多组突刺（43）。
5.根据权利要求3所述的一种好氧池泡沫收集及消泡装置，其特征在于，所述消泡仓（3）的底部固定且连通有回流管（32），所述回流管（32）的输出端与池体（1）内腔相连通，且所述回流管（32）上安装有单向阀，且所述吸泡管（31）与回流管（32）分别位于消泡涡轮（41）的上方与下方。
6.根据权利要求3所述的一种好氧池泡沫收集及消泡装置，其特征在于，所述辅消部包括活塞仓（5），所述活塞仓（5）固定连接在消泡仓（3）上端侧壁上，所述活塞仓（5）内滑动连接有活塞板（51），所述活塞仓（5）的两侧均固定且连通有喷洒管（52），所述喷洒管（52）的输出端延伸至消泡仓（3）内，且所述喷洒管（52）内设置有单向阀，两组所述喷洒管（52）的输出端沿吸泡管（31）的输出端中心对称设置，即两组喷洒管（52）输出端的连线与吸泡管（31）输出端的延长线垂直。
7.根据权利要求6所述的一种好氧池泡沫收集及消泡装置，其特征在于，所述消泡轴（4）的上段安装有偏心轴（6），所述偏心轴（6）上转动连接有轴承环（61），所述活塞板（51）朝向偏心轴（6）的一侧铰接有连杆（62），所述连杆（62）的另一端与轴承环（61）侧壁固定连接。
8.根据权利要求6所述的一种好氧池泡沫收集及消泡装置，其特征在于，所述消泡仓（3）的外壁上固定连接有储液仓（53），所述活塞仓（5）的外壁上固定且连通有补液管（54），所述补液管（54）的另一端延伸至储液仓（53）内腔底部，且所述补液管（54）内设置有单向阀。
9.根据权利要求3所述的一种好氧池泡沫收集及消泡装置，其特征在于，所述消泡仓（3）的内壁下部沿其周向等间距安装有多组竖向切割片（33），所述竖向切割片（33）朝向消泡仓（3）中心的一侧固定连接有弹性片（34），所述消泡轴（4）的底端固定连接有敲击杆（44），所述敲击杆（44）与弹性片（34）相适配。
10.根据权利要求2所述的一种好氧池泡沫收集及消泡装置，其特征在于，所述吸泡管（31）的其中一段采用软管设置，以适配吸泡浮盘（2）沿导向杆（21）升降浮动。
