水准尺旋转支撑装置的制作方法

本发明涉及一种水准尺支撑装置，尤其涉及一种水准尺旋转支撑装置。

背景技术：

1、现目前在水准测量中，多数采用传统扶尺方式，即依靠测量人员双手扶稳水准尺进行读数。此扶尺方式下，水准尺的垂直度完全依赖操作人员的手感与经验，难以保证水准尺始终处于竖直状态，且长时间扶尺易导致手臂抖动产生人为干扰，从而影响测量精度。此外，当采用双面水准尺进行测量时，传统扶尺方式需要测量人员绕至水准尺另一侧进行读数，操作不便且效率低下。市面上虽已出现水准尺支撑杆，该支撑杆通过固定支架替代人工扶尺，在一定程度上保证了水准尺的稳定性，但其结构较为繁琐，拆装和携带不便，且仅适用于单面水准尺的支撑，无法满足双面水准尺在测量过程中需要快速换面的使用需求，存在明显的局限性。因此，如何实现水准尺的自动竖直校正与双面快速换面，是本领域亟待解决的技术问题。

技术实现思路

1、有鉴于此，本发明提供一种水准尺旋转支撑装置，包括：

2、支撑组件，用于将装置支撑于测量面上；

3、安平机构，与所述支撑组件连接，用于调整所述支撑组件的姿态以使水准尺自动保持竖直状态；

4、旋转机构，设置于所述安平机构上方，用于驱动水准尺在水平面内旋转；

5、夹持组件，连接于所述旋转机构，用于夹持固定水准尺。

6、进一步，所述支撑组件包括多根可调式支撑杆，各所述可调式支撑杆的长度可独立调节，以实现对装置整体姿态的调整。

7、进一步，所述可调式支撑杆具备多档位调节机构，根据地形的条件选择对应的档位对支撑高度和角度进行分级调节。

8、进一步，所述安平机构包括调节装置和垂直度检测单元，所述垂直度检测单元用于检测水准尺的竖直状态并生成检测信号，所述调节装置根据所述检测信号驱动所述支撑组件进行姿态调整。

9、进一步，所述调节装置根据所述垂直度检测单元反馈的检测信号自动调整所述支撑组件的支撑高度，直至水准尺达到竖直状态。

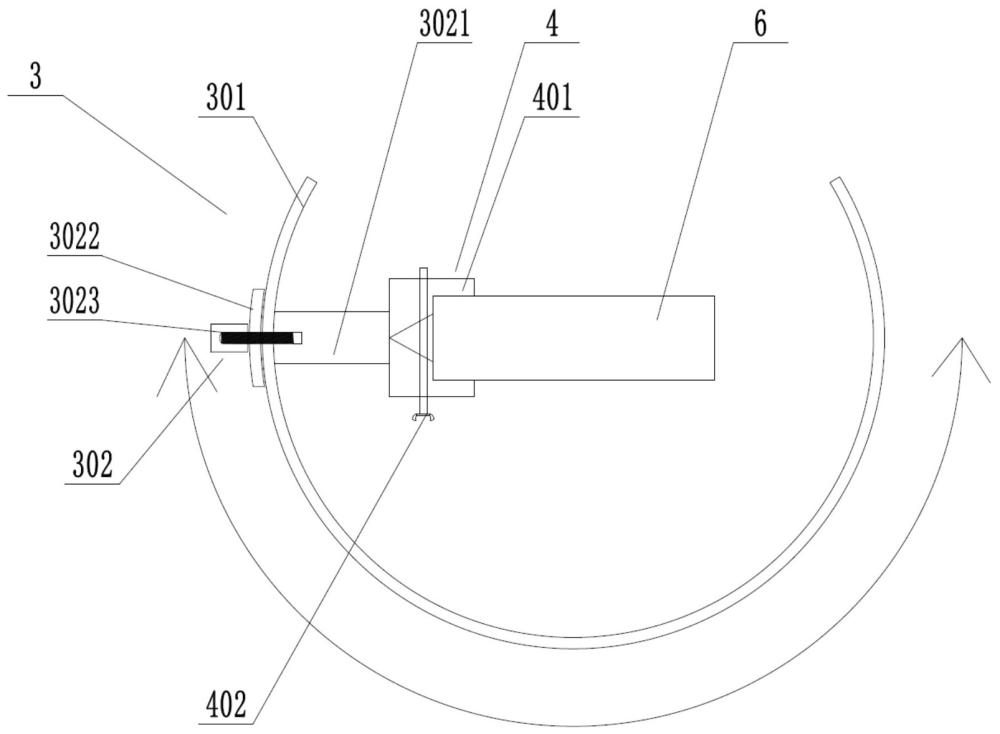

10、进一步，所述旋转机构包括滑槽支架和滑动装置，所述滑槽支架固定于所述安平机构上，所述滑动装置可滑动地设置于所述滑槽支架上，所述夹持组件固定于所述滑动装置上。

11、进一步，所述滑动装置沿所述滑槽支架在水平面内滑动预设角度，带动所述夹持组件及水准尺完成换面。

12、进一步，所述夹持组件包括夹具和锁定螺栓，所述夹具用于夹持水准尺，所述锁定螺栓用于将所述夹具锁紧固定。

13、进一步，还包括锁定机构，所述锁定机构设置于所述支撑组件与所述安平机构之间和/或所述旋转机构与所述夹持组件之间，用于在完成姿态调整和/或旋转换面后将各可动部件锁定。

14、本发明的有益效果：通过支撑组件将装置稳固架设于测量面上，利用安平机构根据垂直度检测信号自动调整支撑组件姿态，使水准尺保持竖直状态，克服了传统扶尺方式下水准尺垂直度依赖人工经验、易受人为干扰影响测量精度的缺陷；同时，通过旋转机构带动夹持组件及水准尺在水平面内旋转预设角度，无需测量人员绕行即可完成双面水准尺的换面读数，解决了现有支撑杆仅适用于单面水准尺且换面操作不便的问题。此外，支撑组件采用可调式支撑杆并具备多档位调节机构，能够适应不同地形条件，锁定机构在调整完成后对各可动部件进行锁定，进一步保证了测量过程中装置的稳定性。本发明结构紧凑、操作简便，在保证水准尺竖直精度的同时实现了双面快速换面，具有较高的实用价值。

1.一种水准尺旋转支撑装置，其特征在于，包括：

2.根据权利要求1所述的水准尺旋转支撑装置，其特征在于：各所述可调式支撑杆的长度可调节。

3.根据权利要求2所述的水准尺旋转支撑装置，其特征在于：所述可调式支撑杆具备多档位调节机构，用于调节安装基板的高度和角度。

4.根据权利要求1所述的水准尺旋转支撑装置，其特征在于：所述安平机构包括调节装置和垂直度检测单元，所述垂直度检测单元用于检测水准尺的竖直状态并生成检测信号，所述调节装置根据所述检测信号驱动所述支撑组件进行姿态调整。

5.根据权利要求4所述的水准尺旋转支撑装置，其特征在于：所述调节装置根据所述垂直度检测单元反馈的检测信号自动调整所述支撑组件的支撑高度，直至水准尺达到竖直状态。

6.根据权利要求1所述的水准尺旋转支撑装置，其特征在于：所述滑动装置沿所述滑槽支架在水平面内滑动预设角度，带动所述夹持组件及水准尺完成换面。

7.根据权利要求1所述的水准尺旋转支撑装置，其特征在于：所述夹持组件包括夹具和锁定螺栓，所述夹具用于夹持水准尺，所述锁定螺栓用于将所述夹具锁紧固定。

8.根据权利要求1所述的水准尺旋转支撑装置，其特征在于：还包括锁定机构，所述锁定机构设置于所述支撑组件与所述安平机构之间和/或所述旋转机构与所述夹持组件之间，用于在完成姿态调整和/或旋转换面后将各可动部件锁定。
