一种快关抽汽止回阀的制作方法

本技术涉及止回阀，具体涉及一种快关抽汽止回阀。

背景技术：

1、止回阀是指依靠介质本身流动而自动开、闭阀瓣，用来防止介质倒流的阀门，又称逆止阀、单向阀、逆流阀、和背压阀。止回阀属于一种自动阀门，其主要作用是防止介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放。传统的止回阀只能由介质调节开闭，不能人为控制下进行关闭，在特殊情况下，无法将止回阀临时关闭。

技术实现思路

1、有鉴于现有技术，本实用新型的目的在于提供一种带有助力缸能够对蝶板进行快速关闭以及关闭保持的止回阀。

2、为了实现以上目的，本实用新型采用的技术方案为：一种快关抽汽止回阀，包括带有蝶板的阀体，所述阀体上还设有助关缸，所述助关缸的活塞轴固定连接有活塞杆，所述活塞杆正对蝶板上设置的助关部设置，所述助关部包括支撑架和铰接在支撑架上的滚轮，所述阀体外侧还设有支架，支架上安装有行程开关，所述行程开关用于配合支架触发助关缸的控制。

3、作为上述方案的进一步设置，所述活塞杆位于阀体内的一端设有与滚轮相匹配的密封顶环。

4、作为上述方案的进一步设置，所述密封顶环的前端设有抵接平面，后端设有密封锥部与阀体内设对应设置的密封斜面配合。

5、作为上述方案的进一步设置，所述阀体包括设有与阀体密封安装的阀盖，所述阀盖的下端伸入阀体内，其上设有填料槽以及密封填料，所述密封填料通过压盖进行安装。

6、作为上述方案的进一步设置，所述阀体上设有阀轴，所述阀轴两端位于阀体上且设有轴端盖安装，所述阀轴通过设置圆柱销与蝶板进行连接，蝶板在介质或活塞杆的驱动下沿着阀轴进行铰接摆动，所述轴端盖上还设有开度尺，所述阀轴伸出轴端盖的端部周向固定有指示针，所述指示针通过阀轴带动相对开度尺转动。

7、作为上述方案的进一步设置，所述阀体内还设有阀座，所述蝶板上设有密封圈，所述密封圈通过与蝶板以螺栓固定的压圈进行安装。

8、作为上述方案的进一步设置，所述支架上的行程开关设有两组，所述活塞杆上设有轴连套。

9、有益效果：本实用新型的止回阀通过设置以气或油压的助关缸，在开阀状态下，通过助关缸的启动活塞杆快速伸出，推动蝶板进行摆动与阀座进行配合密封阀体，从而快速的关闭阀门，并在关闭后持续提供推力保持密封状态。

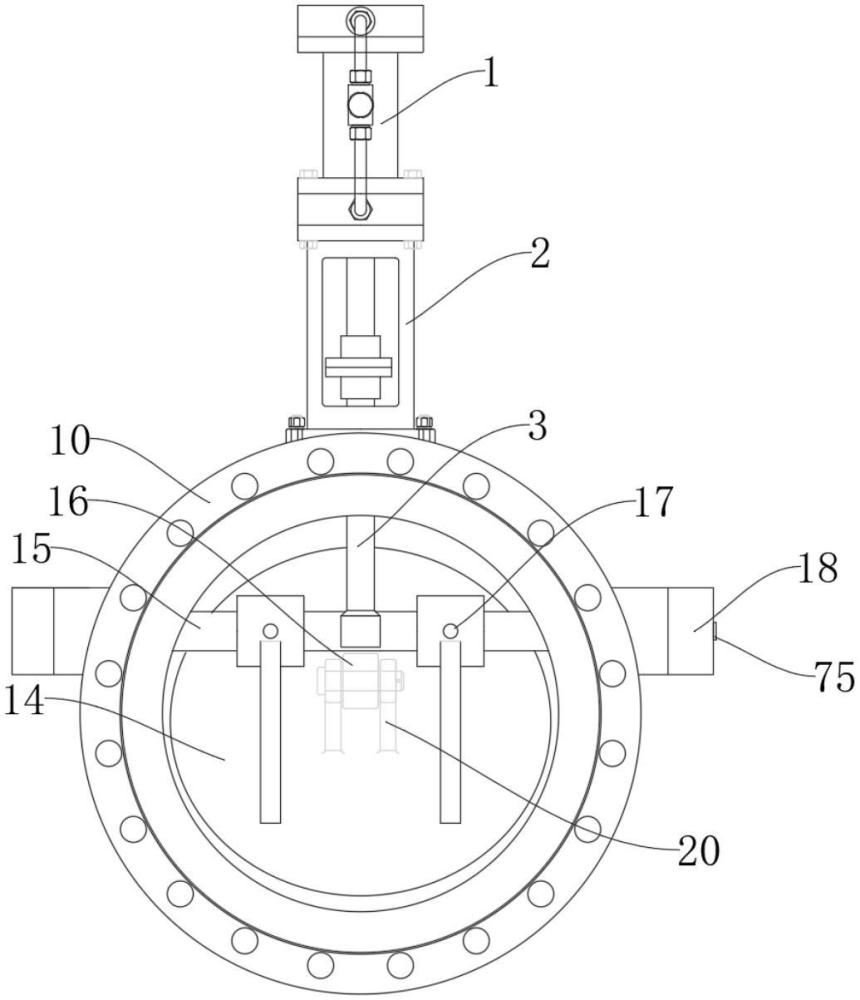

1.一种快关抽汽止回阀，包括带有蝶板（14）的阀体（10），其特征在于：所述阀体（10）上还设有助关缸（1），所述助关缸（1）的活塞轴（21）固定连接有活塞杆（3），所述活塞杆（3）正对蝶板（14）上设置的助关部（19）设置，所述助关部（19）包括支撑架（20）和铰接在支撑架（20）上的滚轮（16），所述阀体（10）外侧还设有支架（2），支架（2）上安装有行程开关（5），所述行程开关（5）用于配合支架（2）触发助关缸（1）的控制。

2.根据权利要求1所述的一种快关抽汽止回阀，其特征在于：所述活塞杆（3）位于阀体（10）内的一端设有与滚轮（16）相匹配的密封顶环（31）。

3.根据权利要求2所述的一种快关抽汽止回阀，其特征在于：所述密封顶环（31）的前端设有抵接平面，后端设有密封锥部（32）与阀体（10）内设对应设置的密封斜面（34）配合。

4.根据权利要求1所述的一种快关抽汽止回阀，其特征在于：所述阀体（10）包括设有与阀体（10）密封安装的阀盖（9），所述阀盖（9）的下端伸入阀体（10）内，其上设有填料槽（71）以及密封填料（7），所述密封填料（7）通过压盖（6）进行安装。

5.根据权利要求1所述的一种快关抽汽止回阀，其特征在于：所述阀体（10）上设有阀轴（15），所述阀轴（15）两端位于阀体（10）上且设有轴端盖（18）安装，所述阀轴（15）通过设置圆柱销（17）与蝶板（14）进行连接，蝶板（14）在介质或活塞杆（3）的驱动下沿着阀轴（15）进行铰接摆动。

6.根据权利要求5所述的一种快关抽汽止回阀，其特征在于：所述轴端盖（18）上还设有开度尺（76），所述阀轴（15）伸出轴端盖（18）的端部周向固定有指示针（75），所述指示针（75）通过阀轴（15）带动相对开度尺（76）转动。

7.根据权利要求1所述的一种快关抽汽止回阀，其特征在于：所述阀体（10）内还设有阀座（11），所述蝶板（14）上设有密封圈（12），所述密封圈（12）通过与蝶板（14）以螺栓固定的压圈（13）进行安装。

8.根据权利要求1所述的一种快关抽汽止回阀，其特征在于：所述支架（2）上的行程开关（5）设有两组，所述活塞杆（3）上设有轴连套（4）。
