一种云台组件及自拍杆的制作方法

本技术涉及自拍杆相关。

背景技术：

1、自拍杆已成为旅途中的拍照神器；目前自拍杆的应用越来越广，除在旅途中自拍外，也用于当前时髦的网红直播。

2、公告号为cn219655708u的实用新型专利公开了一种云台组件及终端支架，涉及电子产品的支撑装置技术领域，用于终端支架，云台组件包括固定组件、转动组件、驱动组件和锁止组件；转动组件相对于固定组件可绕第一转动轴线转动；锁止组件包括第一锁止件和第二锁止件，第一锁止件活动安装于转动组件，第二锁止件固定安装于固定组件，第一锁止件相对于转动组件活动可使得第一锁止件与第二锁止件锁止配合或脱离，第一锁止件与第二锁止件锁止配合以使转动组件相对于固定组件绕第一转动轴线固定。本实用新型实施例还提出了一种终端支架。当不使用终端支架时，可以通过第一锁止件、第二锁止件将转动组件锁止于固定组件，可以使得云台组件保持在稳定状态，进而使得终端支架整体保持在稳定状态，进而便于对终端支架的搬运。

3、现有技术存在的缺点是第一锁止件的下端为多个齿状结构，第二锁止件对应的为多个齿槽，结构上比较复杂，并且加工的精度要求高，加工难度大。同时在使用过程中，第一锁止件与第二锁止件容易出现卡顿或卡死的情况，导致第一锁止件和第二锁止件不容易脱离。

技术实现思路

1、为解决现有技术存在现有的缺陷，本实用新型提供一种结构更为简单，加工难度低且不容易出现卡顿情况的云台组件及自拍杆。

2、为了解决上述技术问题，本实用新型提供了如下的技术方案：

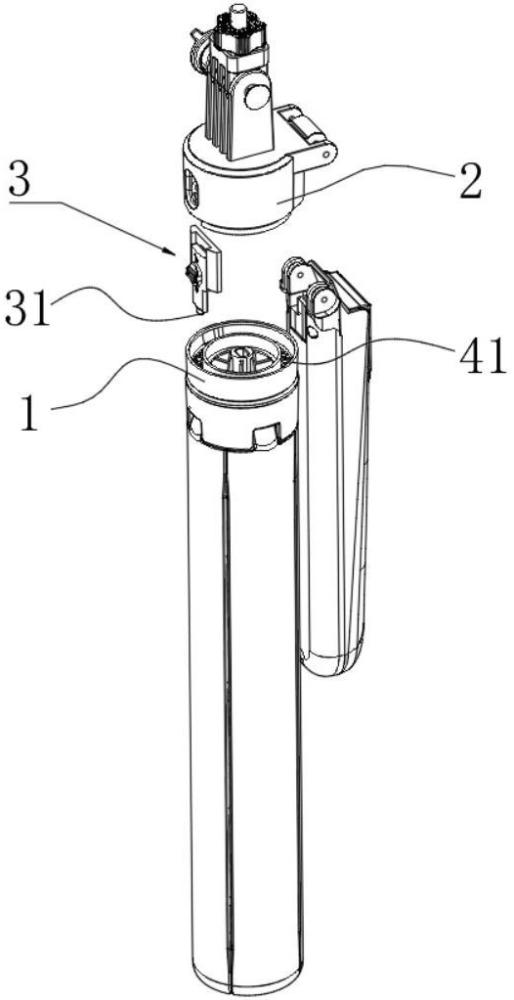

3、一种云台组件，包括固定组件、转动组件、驱动组件和锁止组件；所述转动组件可相对于所述固定组件转动，所述驱动组件用于驱动所述转动组件相对于所述固定组件转动，其特征在于：所述锁止组件包括第一锁止件和第二锁止件，所述第一锁止件具有圆头柱，所述第二锁止件具有多个圆形凹位的锁盘，所述圆形凹位阵列排布形成圆圈形，所述锁盘固定安装于所述固定组件，所述圆头柱相对于所述转动组件活动并可与所述圆形凹位配合或脱离以使所述第一锁止件相对于所述第二锁止件相对固定或转动。

4、优选地，所述第一锁止件滑动安装于所述转动组件；所述转动组件包括外壳，所述外壳包围形成安装空间，所述驱动组件位于所述安装空间，所述外壳设有拨动槽；所述第一锁止件具有拨动凸起，所述拨动凸起可供使用者拨动以使所述第一锁止件与所述第二锁止件锁止配合或脱离，所述拨动槽作为所述拨动凸起的活动空间。

5、优选地，所述转动组件还包括内壳，所述内壳位于所述安装空间，所述内壳固定安装于所述外壳，所述第一锁止件还包括连接部，所述连接部被限定在所述内壳与所述外壳之间，所述拨动槽与所述安装空间连通，所述拨动凸起凸设于所述连接部；所述圆头柱位于所述连接部的下端。

6、优选地，所述内壳设有滑槽，所述连接部滑动安装于所述滑槽。

7、本实用新型还提供一种自拍杆，包括支撑件、承托组件和云台组件，其特征在于：所述云台组件为前述任意项所述的云台组件，所述支撑件用于支撑所述云台组件和所述承托组件；所述云台组件的固定组件安装于所述支撑件；所述承托组件安装于所述云台组件的转动组件，所述承托组件用于承托电子终端。

8、本实用新型的有益效果是：本实用新型的第一锁止件通过其下端的圆头柱与第二锁止件具有多个圆形凹位的锁盘结构进行配合，具有结构简单，加工难度低的优点，同时，配合过程中，圆头柱与圆形凹位的配合更为顺滑，不容易出现卡顿情况。

1.一种云台组件，包括固定组件、转动组件、驱动组件和锁止组件；所述转动组件可相对于所述固定组件转动，所述驱动组件用于驱动所述转动组件相对于所述固定组件转动，其特征在于：所述锁止组件包括第一锁止件和第二锁止件，所述第一锁止件具有圆头柱，所述第二锁止件具有多个圆形凹位的锁盘，所述圆形凹位阵列排布形成圆圈形，所述锁盘固定安装于所述固定组件，所述圆头柱相对于所述转动组件活动并可与所述圆形凹位配合或脱离以使所述第一锁止件相对于所述第二锁止件相对固定或转动。

2.根据权利要求1所述的云台组件，其特征在于，所述第一锁止件滑动安装于所述转动组件；所述转动组件包括外壳，所述外壳包围形成安装空间，所述驱动组件位于所述安装空间，所述外壳设有拨动槽；所述第一锁止件具有拨动凸起，所述拨动凸起可供使用者拨动以使所述第一锁止件与所述第二锁止件锁止配合或脱离，所述拨动槽作为所述拨动凸起的活动空间。

3.根据权利要求2所述的云台组件，其特征在于，所述转动组件还包括内壳，所述内壳位于所述安装空间，所述内壳固定安装于所述外壳，所述第一锁止件还包括连接部，所述连接部被限定在所述内壳与所述外壳之间，所述拨动槽与所述安装空间连通，所述拨动凸起凸设于所述连接部；所述圆头柱位于所述连接部的下端。

4.根据权利要求3所述的云台组件，其特征在于，所述内壳设有滑槽，所述连接部滑动安装于所述滑槽。

5.一种自拍杆，包括支撑件、承托组件和云台组件，其特征在于：所述云台组件为权利要求 1 至4任一项所述云台组件，所述支撑件用于支撑所述云台组件和所述承托组件；所述云台组件的固定组件安装于所述支撑件；所述承托组件安装于所述云台组件的转动组件，所述承托组件用于承托电子终端。
