单滚柱锁止轴承、光伏支架和光伏系统的制作方法

本申请涉及光伏，特别是涉及一种单滚柱锁止轴承、光伏支架和光伏系统。

背景技术：

1、太阳能光伏发电是通过使用太阳能光伏组件所形成的阵列接受入射的太阳光，通过光伏转换将光能转换为电能，并收集所产生的电能以供使用的技术。太阳能光伏系统通常采用光伏支架来安装太阳能光伏组件。

2、在相关技术领域中，通常采用单点驱动光伏支架转动，单点驱动即为一个驱动单元带动主轴旋转，驱动单元包括电机、减速器以及轴承，减速器的输出端通过轴承连接于光伏支架的主轴，通过轴承转动，从而带动主轴以及主轴承载的光伏组件转动。因此，整个光伏支架的自锁能力仅靠电机和减速机来实现，当遇到大风等极端天气以及未来光伏支架的长度变化时，单点驱动的自锁能力可能不足，这无疑增加了整个系统失效的风险。

技术实现思路

1、基于此，有必要针对现有的光伏支架自锁能力不佳的问题，提供一种单滚柱锁止轴承、光伏支架和光伏系统。

2、一种单滚柱锁止轴承，所述单滚柱锁止轴承包括：

3、轴承座、主动轴以及从动轴，所述轴承座具有通孔；

4、锁止盘，与所述从动轴同轴连接并位于所述通孔内，所述锁止盘和所述通孔的孔壁之间围设形成环形锁定空间；

5、多个拨爪，位于所述环形锁定空间并能够与所述锁止盘沿径向抵接，多个所述拨爪的一端绕所述主动轴的周向连接于所述主动轴，以使所述主动轴能够通过所述拨爪带动所述锁止盘沿第一方向转动；

6、多个所述滚柱，相邻两个所述拨爪之间设有所述滚柱，所述滚柱具有沿所述环形锁定空间的径向存在活动间隙的解锁状态，以及沿所述径向与所述通孔的孔壁和所述锁止盘抵接的抵接状态；在外力作用下所述从动轴能够带动所述锁止盘沿与所述第一方向相反的第二方向转动，以使所述滚柱能够从所述解锁状态切换至所述抵接状态。

7、在其中一个实施例中，所述锁止盘具有沿周向依次首尾连接多个锁止面，每个所述锁止面与所述孔壁之间设置有一个所述滚柱，所述孔壁和所述锁止面沿径向的尺寸，从中部向两侧渐缩。

8、在其中一个实施例中，所述拨爪沿所述径向的尺寸从中部向两侧渐扩。

9、在其中一个实施例中，所述拨爪具有面向所述锁止盘的第一抵接面和第二抵接面，所述第一抵接面和所述第二抵接面呈夹角设置。

10、在其中一个实施例中，所述拨爪包括相连接的第一拨动部和第二拨动部，所述第一拨动部和所述第二拨动部对应相邻两个所述锁止面设置，所述第一拨动部上设有所述第一抵接面，所述第二拨动部上设置有所述第二抵接面。

11、在其中一个实施例中，所述拨爪背向所述锁止盘的一侧为弧面，所述弧面与孔壁的适配。

12、在其中一个实施例中，所述滚柱的单向转动角度范围为0-1.29°。

13、在其中一个实施例中，所述拨爪靠近所述滚柱的一侧设置有容纳槽，所述容纳槽的槽壁与所述滚柱的外周面相适配。

14、在其中一个实施例中，还包括套筒，所述套筒设于所述通孔内，所述套筒的筒壁和所述锁止盘之间围设形成所述环形锁定空间。

15、在其中一个实施例中，所述主动轴和所述从动轴其中一个设置有插块，另一个设有插孔，所述插块与所述插孔插接配合。

16、本申请还提供了一种光伏支架，包括主轴和上述任一项所述的单滚柱锁止轴承，所述从动轴连接于所述主轴。

17、本申请还提供了一种光伏系统，包括上述所述的光伏支架和安装于所述光伏支架的光伏组件。

18、上述单滚柱锁止轴承，通过在轴承座上设置通孔，在从动轴上设有锁止盘，将锁止盘设于通孔内，从而使锁止盘的外周面和通孔的孔壁之间围设形成了环形锁定空间，在主动轴靠近从动轴的一侧设置绕主动轴周向排布的多个拨爪，且多个拨爪位于容纳空间内，在相邻两个拨爪之间设置有一个滚柱，滚柱在容纳空间具有解锁状态和抵接状态，当处于解锁状态时，滚柱具有沿环形锁定空间的径向存在活动间隙，即滚柱能够沿径向在环形锁定空间内运动，当处于抵接状态时，滚柱在环形锁定空间内沿径向与通孔的孔壁和锁止盘抵接。

19、本申请的单滚柱锁止轴承，未开始工作时，拨爪和锁止盘未抵接，滚柱处于解锁状态，此时主动轴无法带动从动轴转动；

20、当开始工作时，即需要主动轴带动从动轴转动时，此时滚柱处于解锁状态，拨爪和锁止盘有间隙，主动轴沿第一方向转动，从而带动拨爪沿第一方向转动，而随着拨爪沿第一方向转动，拨爪抵接于锁止盘，从而推动锁止盘沿第一方向转动。需要说明的是，在该过程中，在拨爪和锁止盘抵接之前，滚柱处于抵接状态。

21、当在大风天气反向锁止时，此时滚柱处于解锁状态，在外界风力的作用下从动轴沿第二方向转动从而推动锁止盘沿第二方向转动，此时锁止盘沿第二方向转动，从而调节了锁止盘和滚柱的相对位置，从而使滚柱从解锁状态切换为抵接状态，即随着锁止盘的转动，滚柱抵接于锁止盘和通孔的孔壁，通过滚柱限定锁止盘沿第二方向的进一步转动，也就限制了主动轴的转动。

22、本申请的单滚柱锁止轴承，当遇到大风等极端天气时，主动轴的一端通过减速机锁死，风力载荷作用于主轴上的轴向扭矩，会沿着主轴逐渐累加到从动轴处，此时大风容易带动从动轴沿第二方向旋转，由于从动轴沿第二方向转动带动锁止盘沿第二方向转动，而锁止盘沿第二方向的转动会使滚柱从解锁状态切换至抵接状态，即锁止盘、通孔的孔壁以及滚柱三者抵死，从动轴也就不会进一步沿第二方向转动，实现了自锁功能。将本申请的单滚柱锁止轴承应用在光伏支架和光伏系统上，提高了驱动单元和光伏支架的使用可靠性，进而提高了光伏发电率。

1.一种单滚柱锁止轴承，其特征在于，所述单滚柱锁止轴承包括：

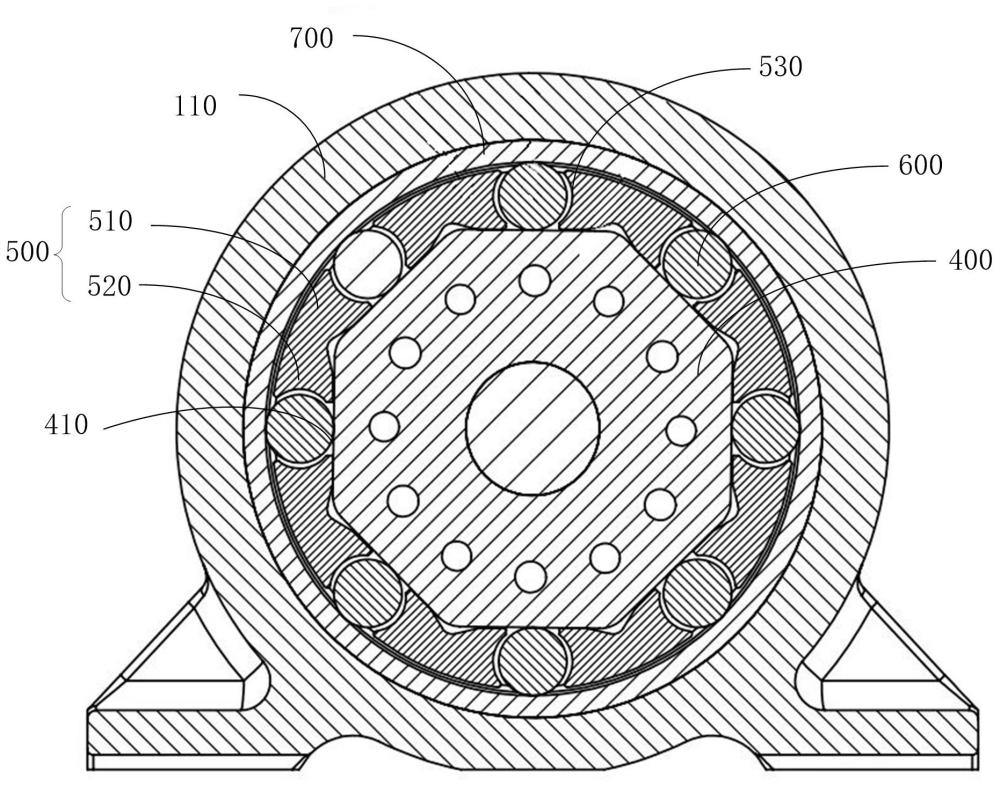

2.根据权利要求1所述的单滚柱锁止轴承，其特征在于，所述锁止盘(400)具有沿周向依次首尾连接多个锁止面(410)，每个所述锁止面(410)与所述孔壁之间设置有一个所述滚柱(600)，所述孔壁和所述锁止面(410)沿径向的尺寸，从中部向两侧渐缩。

3.根据权利要求2所述的单滚柱锁止轴承，其特征在于，所述拨爪(500)沿所述径向的尺寸从中部向两侧渐扩。

4.根据权利要求3所述的单滚柱锁止轴承，其特征在于，所述拨爪(500)具有面向所述锁止盘(400)的第一抵接面和第二抵接面，所述第一抵接面和所述第二抵接面呈夹角设置。

5.根据权利要求4所述的单滚柱锁止轴承，其特征在于，所述拨爪(500)包括相连接的第一拨动部(510)和第二拨动部(520)，所述第一拨动部(510)和所述第二拨动部(520)对应相邻两个所述锁止面(410)设置，所述第一拨动部(510)上设有所述第一抵接面，所述第二拨动部(520)上设置有所述第二抵接面。

6.根据权利要求4所述的单滚柱锁止轴承，其特征在于，所述拨爪(500)背向所述锁止盘(400)的一侧为弧面，所述弧面与孔壁的适配。

7.根据权利要求1所述的单滚柱锁止轴承，其特征在于，所述滚柱(600)的单向转动角度范围为0-1.29°。

8.根据权利要求1所述的单滚柱锁止轴承，其特征在于，所述拨爪(500)靠近所述滚柱(600)的一侧设置有容纳槽(530)，所述容纳槽(530)的槽壁与所述滚柱(600)的外周面相适配。

9.根据权利要求1所述的单滚柱锁止轴承，其特征在于，还包括套筒(700)，所述套筒(700)设于所述通孔内，所述套筒(700)的筒壁和所述锁止盘(400)之间围设形成所述环形锁定空间。

10.根据权利要求1所述的单滚柱锁止轴承，其特征在于，所述主动轴(200)和所述从动轴其中一个设置有插块(310)，另一个设有插孔，所述插块(310)与所述插孔插接配合。

11.一种光伏支架，其特征在于，包括主轴和权利要求1至10任一项所述的单滚柱锁止轴承，所述从动轴连接于所述主轴。

12.一种光伏系统，其特征在于，包括如权利要求11所述的光伏支架和安装于所述光伏支架的光伏组件。
