一种用于风电机组塔架组装元件用工具及其使用方法与流程

本发明属于组装设备，具体为一种用于风电机组塔架组装元件用工具及其使用方法。

背景技术：

1、风力发电是指把风的动能转变成机械动能，再把机械能转化为电力动能，是风轮在风力的作用下旋转，把风的动能转变为风轮轴的机械能，发电机在风轮轴的带动下旋转发电，是风能利用的重要形式。

2、但是现有技术中，现有风电机组塔架进行柱状塔筒部分搭建过程中，由于塔筒之间连接螺栓的孔洞数量较多，同时由于塔筒悬吊高度较高，进而导致进行塔筒对接过程中容易受环境因素影响，且仅通过施工人员人为观测，使塔筒不易对齐连接，导致实际施工效率欠佳。

技术实现思路

1、本发明的目的在于：提供一种能够高效进行塔筒的拼接处理的一种用于风电机组塔架组装元件用工具及其使用方法。

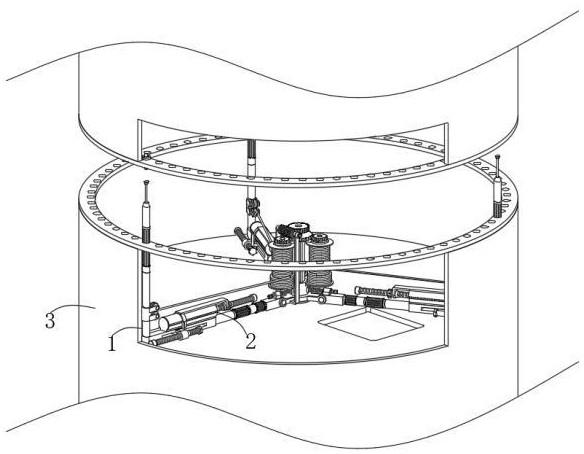

2、本发明采用的技术方案如下：一种用于风电机组塔架组装元件用工具，包括：调节机构，其用于提供拼接所需动力；

3、限位机构，其用于提供稳定的位置支撑。

4、其中，所述调节机构包括底座、三个转块、三个收卷辊、三个转杆、三个延伸杆、三个顶条、三个底管、三个限位管、三个连接管、三个顶管和连动部件，三个所述转块转动连接于底座外表面，每个所述转杆分别转动连接于对应转块一端，每个所述延伸杆分别螺纹连接于对应转杆一端，每个所述顶条分别螺纹连接于对应延伸杆一端，每个所述底管分别固定连接于对应顶条顶部，每个所述限位管分别螺纹连接于对应底管顶端，每个所述连接管分别螺纹连接于对应限位管顶端，每个所述顶管分别螺纹连接于对应连接管顶部，每个所述收卷辊均转动连接于底座外表面，所述连动部件设置于底座上。

5、其中，每个所述底管一侧外表面均开设有延伸孔，每个所述延伸孔内部和对应连接管内部连通，每个所述限位管内部均固定连接有第一导向块和第二导向块。

6、其中，所述底座顶部转动连接有旋转齿轮，所述旋转齿轮顶端固定连接有蜗轮，每个所述收卷辊顶部均固定连接有连动齿轮，每个所述连动齿轮和旋转齿轮均啮合，所述底座外表面转动连接有蜗杆，所述蜗杆和蜗轮啮合。

7、其中，每个所述转块顶部均螺纹连接有卡栓，每个所述顶条一侧外表面均开设有限位槽。

8、其中，每个所述收卷辊外表面均缠设有牵引绳本体，每个所述牵引绳本体一端均滑动贯穿对应延伸孔内部，且每个牵引绳本体一端均滑动贯穿对应第一导向块和第二导向块，并且每个牵引绳本体一端延伸至顶管外部，每个所述牵引绳本体一端均固定连接有卡块。

9、其中，所述连动部件共设置有三组，每组所述连动部件均包括导向轮、两个夹块和激光警示笔本体，所述导向轮套设于对应底管，每个所述激光警示笔本体均插设于两个夹块内部之间，每个所述激光警示笔本体外表面均套设有限位圈。

10、其中，所述限位机构共设置有三组，每组所述限位机构均包括限位框、抵片、限位弹簧、抵杆、卡架、滑块和两个贴杆，所述限位框固定连接于对应顶条顶部，所述抵片滑动插设于限位框内部，所述限位弹簧滑动插设于限位框内部，所述抵杆螺纹连接于限位框一端，所述卡架滑动套设于抵杆外表面，所述卡架一端和抵片一侧外表面贴合，所述滑块滑动插设于对应限位槽内部，所述滑块两侧外表面均通过螺栓固定连接有贴块，每个所述贴杆分别螺纹连接于对应贴块内部。

11、其中，每个所述抵杆外表面螺纹连接有限位螺帽，每个所述抵杆一端均转动连接有推片。

12、一种用于风电机组塔架组装元件用工具的使用方法，包括以下步骤：

13、s1、位置调节：将调节机构通过底座放置于底层塔筒本体内部，根据塔筒本体内部空间规格，进而增减延伸杆使用数量，使顶条一端能够贴近底层塔筒本体内壁，此时在限位弹簧的支撑下，使抵片能够挤压对应贴块，使贴块能够带动贴杆挤压贴合底层塔筒本体内壁，在贴杆的支撑下，使限位弹簧能够反向支撑推片，使推片配合抵杆和限位框能够同步带动顶条、延伸杆、转杆和转块挤压底座位于塔筒本体的中心处，此时通过旋转限位螺帽，进而使限位螺帽能够推送卡架挤压贴合对应抵片，继而配合贴杆和贴块能够固定限制抵片的使用位置，进而能够固定限制底座的使用位置，再通过顶管穿过底层塔筒本体对应的连接螺栓的孔洞，进而根据顶管贯穿的连接螺栓的孔洞位置，将两个夹块配合限位圈将激光警示笔本体插设于待拼接的塔筒本体对应位置的连接螺栓的孔洞内部，使激光警示笔本体在塔筒本体悬吊过程中能够清晰指引悬吊的位置，方便在天气状况不佳时依旧能够高效进行塔筒本体的悬吊迎接处理；

14、s2、快速拼接：当待拼接塔筒本体靠近底层塔筒本体时，在激光警示笔本体的照射下，使施工人员能够便捷确定对应连接螺栓的孔洞，进而取下对应两个夹块之间的激光警示笔本体，将对应顶管顶端的牵引绳本体一端通过卡块卡设于对应两个夹块之间，此时施工人员通过采用现有电钻设备带动蜗杆旋转，使旋转的蜗杆配合蜗轮能够带动旋转齿轮旋转，进而使旋转齿轮能够通过带动三个连动齿轮旋转，继而使旋转的连动齿轮能够同步带动对应收卷辊旋转，使收卷辊能够牵引收卷牵引绳本体，使牵引绳本体能够沿顶管、连接管、限位管、底管的延伸孔和导向轮进行迁移收缩，使牵引绳本体能够配合卡块和对应夹块迁移对应连接螺栓的孔洞与对应顶管对齐，此时停止旋转蜗杆，同时降低待拼接的塔筒本体，使顶管能够将对应连接螺栓的孔洞内部的夹块顶出，使待拼接的塔筒本体连接螺栓的孔洞和底层塔筒本体连接螺栓的孔洞能够通过顶管和连接管快速对齐，进而方便进行待拼接塔筒本体和底层塔筒本体连接螺栓的快速设置，使塔筒能够高效进行拼接处理。

15、综上所述，由于采用了上述技术方案，本发明的有益效果是：

16、（1）本发明中，使用时，将调节机构通过底座放置于底层塔筒本体内部，根据塔筒本体内部空间规格，进而增减延伸杆使用数量，使顶条一端能够贴近底层塔筒本体内壁，此时在限位弹簧的支撑下，使抵片能够挤压对应贴块，使贴块能够带动贴杆挤压贴合底层塔筒本体内壁，在贴杆的支撑下，使限位弹簧能够反向支撑推片，使推片配合抵杆和限位框能够同步带动顶条、延伸杆、转杆和转块挤压底座位于塔筒本体的中心处，此时通过旋转限位螺帽，进而使限位螺帽能够推送卡架挤压贴合对应抵片，继而配合贴杆和贴块能够固定限制抵片的使用位置，进而能够固定限制底座的使用位置，再通过顶管穿过底层塔筒本体对应的连接螺栓的孔洞，进而根据顶管贯穿的连接螺栓的孔洞位置，将两个夹块配合限位圈将激光警示笔本体插设于待拼接的塔筒本体对应位置的连接螺栓的孔洞内部，使激光警示笔本体在塔筒本体悬吊过程中能够清晰指引悬吊的位置，方便在天气状况不佳时依旧能够高效进行塔筒本体的悬吊迎接处理，使设备能够高效进行应有功能的实现。

17、（2）本发明中，当待拼接塔筒本体靠近底层塔筒本体时，在激光警示笔本体的照射下，使施工人员能够便捷确定对应连接螺栓的孔洞，进而取下对应两个夹块之间的激光警示笔本体，将对应顶管顶端的牵引绳本体一端通过卡块卡设于对应两个夹块之间，此时施工人员通过采用现有电钻设备带动蜗杆旋转，使旋转的蜗杆配合蜗轮能够带动旋转齿轮旋转，进而使旋转齿轮能够通过带动三个连动齿轮旋转，继而使旋转的连动齿轮能够同步带动对应收卷辊旋转，使收卷辊能够牵引收卷牵引绳本体，使牵引绳本体能够沿顶管、连接管、限位管、底管的延伸孔和导向轮进行迁移收缩，使牵引绳本体能够配合卡块和对应夹块迁移对应连接螺栓的孔洞与对应顶管对齐，此时停止旋转蜗杆，同时降低待拼接的塔筒本体，使顶管能够将对应连接螺栓的孔洞内部的夹块顶出，使待拼接的塔筒本体连接螺栓的孔洞和底层塔筒本体连接螺栓的孔洞能够通过顶管和连接管快速对齐，进而方便进行待拼接塔筒本体和底层塔筒本体连接螺栓的快速设置，使塔筒能够高效进行拼接处理，使设备能够高效进行应有功能的实现。

18、（3）本发明中，通过旋转卡栓，使卡栓一端能够挤压贴合底座外表面，进而能够防止转块向上方旋转，确保调节机构能够稳定设置于底层塔筒本体内部，使设备能够高效进行应有功能的实现。
