用于传递扭矩的挠性接头的制作方法

背景技术：

1、燃气涡轮发动机通常包括压气机段、涡轮段以及设置在两者之间的燃烧段。压气机段通常包括多级旋转压气机动叶和固定压气机静叶，以产生压缩空气。燃烧段通常包括多个燃烧室，通过燃烧压缩空气与燃料的混合物来产生热工作流。涡轮段通常包括多级旋转涡轮动叶和固定涡轮静叶，以使热工作流膨胀并将流体能量转换为机械能。旋转涡轮动叶和固定涡轮静叶通常在高温环境中运行并进行内部冷却。

2、挠性接头可用于燃气涡轮发动机中以补偿部件之间的相对运动。挠性接头允许部件之间相对膨胀和收缩，而不会对接口部件产生显著的应力。当承受过大的扭转载荷时，挠性接头可能需要扭转保护，以实现高挠性。

技术实现思路

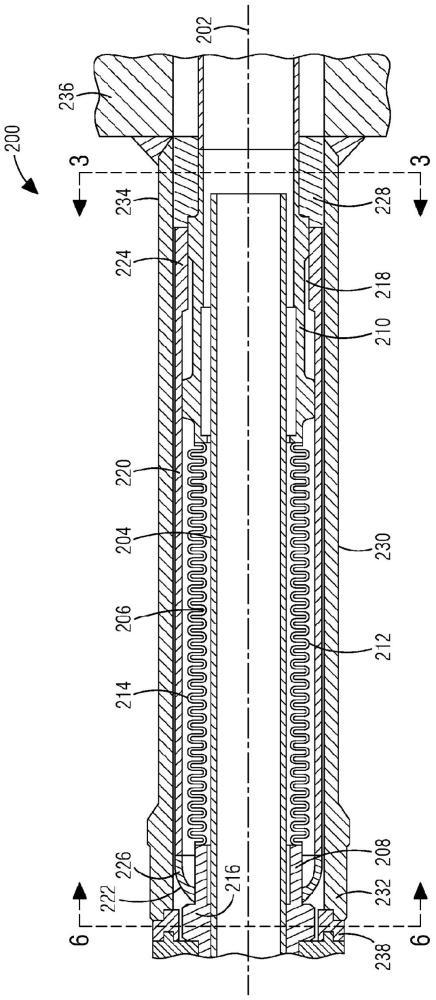

1、在一个方面，提供了一种挠性接头。该挠性接头包括内管，其限定接头中心轴线，并具有第一构件、第二构件、以及在第一构件和第二构件之间延伸的波纹管，第二构件包括内花键；外套筒，其具有固定地附接至第一构件的适配器端和可活动地附接至第二构件的滑动端，滑动端包括与内花键啮合的外花键，以允许滑动端和第二构件之间相对于接头中心轴线的相对轴向运动，并限制两者之间的相对转动；围绕外套筒的外管；以及位于第一构件和外管之间的锁紧垫圈，锁紧垫圈将第一构件相对于外管在旋转方向上固定，并将第一构件相对于接头中心轴线轴向可活动地附接到外管。

2、在一个方面，提供了一种通过挠性接头传递扭矩的方法。该方法包括：将外管的固定端固定地附接到盖板；将外管的锁紧端轴向可活动地附接到第一构件，并将锁紧端在旋转方向固定地附接到第一构件；将波纹管轴向定位在第一构件和第二构件之间，以限定内管；将外套筒周向定位在外管和内管之间；将外套筒的适配器端固定地附接到第一构件，并将外套筒的滑动端轴向可活动地附接到第二构件；以及对第一构件施加扭矩，扭矩的第一部分传递至外管，扭矩的第二部分传递至波纹管，以及扭矩的第三部分传递至外套筒。

1.一种挠性接头，包括：

2.根据权利要求1所述的挠性接头，其中，所述内花键包括多个凹槽，且所述外花键包括多个齿，并且其中每个凹槽被布置成接合所述齿中的一个。

3.根据权利要求1所述的挠性接头，其中，所述内花键包括多个凸耳，所述外花键包括多个端部封闭式轴向延伸的狭槽，并且其中每个凸耳被布置成接合所述狭槽中的一个。

4.根据权利要求1所述的挠性接头，其中，所述外管包括固定端和锁紧端，其中所述固定端相对于所述接头中心轴线在轴向、径向及周向上固定至盖板，并且其中所述锁紧端接合所述锁紧垫圈。

5.根据权利要求4所述的挠性接头，其中，所述锁紧端包括多个凹槽，且所述锁紧垫圈包括多个齿，并且其中每个凹槽被布置成接合所述齿中的一个，以允许所述锁紧端与所述锁紧垫圈之间的相对轴向运动，并限制所述锁紧端与所述锁紧垫圈之间的相对转动。

6.根据权利要求4所述的挠性接头，其中，所述锁紧端包括平行于所述接头中心轴线延伸的多个销，且所述锁紧垫圈包括多个孔，并且其中每个销被布置成接合所述孔中的一个，以允许所述锁紧端与所述锁紧垫圈之间的相对轴向运动，并限制所述锁紧端与所述锁紧垫圈之间的相对转动。

7.根据权利要求1所述的挠性接头，其中，所述第一构件包括外多边形套头，并且所述锁紧垫圈包括接合所述外多边形套头的内多边形承窝。

8.根据权利要求7所述的挠性接头，其中，所述外多边形套头包括外六角套头，并且所述内多边形承窝包括内六角承窝。

9.根据权利要求1所述的挠性接头，其中，所述波纹管包括多个波纹，所述多个波纹围绕所述内管周向延伸。

10.根据权利要求1所述的挠性接头，还包括被布置在所述适配器端处的套环，其中所述套环的一端被固定地附接到所述外套筒，并且所述套环的另一端被固定地附接到所述第一构件。

11.根据权利要求1所述的挠性接头，还包括内套筒，所述内套筒沿所述接头中心轴线可移除地延伸并被所述内管围绕。

12.一种用于通过挠性接头传递扭矩的方法，所述方法包括：

13.根据权利要求12所述的方法，其中，将所述固定端固定地附接到所述盖板包括将所述固定端在轴向、径向及周向上固定地附接到所述盖板。

14.根据权利要求12所述的方法，其中，所述滑动端包括外花键，且所述第二构件包括内花键，并且其中将所述滑动端轴向可活动地附接到所述第二构件包括使所述外花键与所述内花键接合。

15.根据权利要求12所述的方法，还包括通过位于所述第一构件和所述锁紧端之间的锁紧垫圈将所述锁紧端联接到所述第一构件。

16.根据权利要求15所述的方法，其中，所述锁紧端包括多个凹槽，且所述锁紧垫圈包括多个齿，并且其中将所述锁紧端联接到所述第一构件包括使每个凹槽与所述齿中的一个接合，以允许所述锁紧端与所述锁紧垫圈之间的相对轴向运动，并限制所述锁紧端与所述锁紧垫圈之间的相对转动。

17.根据权利要求15所述的方法，其中，所述锁紧端包括多个销，且所述锁紧垫圈包括多个孔，并且其中将所述锁紧端联接到所述第一构件包括使每个销与所述孔中的一个接合，以允许所述锁紧端与所述锁紧垫圈之间的相对轴向运动，并限制所述锁紧端与所述锁紧垫圈之间的相对转动。

18.根据权利要求15所述的方法，其中，所述第一构件包括外多边形套头，且所述锁紧垫圈包括内多边形承窝，并且其中将所述锁紧端联接到所述第一构件包括使所述内多边形承窝与所述外多边形套头接合，以将所述锁紧垫圈和所述第一构件固定地附接。

19.根据权利要求12所述的方法，还包括将多个波纹设置在所述波纹管上，所述多个波纹围绕所述内管周向延伸。

20.根据权利要求12所述的方法，其中，所述适配器端包括套环，并且其中将所述外套筒的所述适配器端固定地附接到所述第一构件包括将所述套环的一端固定地附接到所述外套筒，并将所述套环的另一端固定地附接到所述第一构件。
