用于机器流体系统的护环和护环组件的制作方法

本公开整体涉及一种机器中的流体系统，并且更具体地，涉及一种用于发动机后处理系统的护环和护环组件。

背景技术：

1、大量的流体系统用于从燃料系统到润滑系统、温度控制系统和许多其他系统的机器中。一种已知的用于控制某些内燃发动机排放的流体系统耦合到机器的排气系统，并递送还原剂用于催化还原氮氧化物。在一种典型的系统中，流体还原剂（通常被称为柴油机排气流体（def）或类似术语）包括尿素基水溶液，该尿素基水溶液被注入催化还原模块上游的内燃发动机排气流中。所注入的def产生氨，该氨按照熟知的途径在催化剂的作用下发生反应以减少排气中的氮氧化物，从而产生氮气和水。

2、各种还原剂递送系统已为人所知，并用于许多不同的机器应用中，特别是非公路机械和公路卡车之类的机动车辆。机器携带储液箱，该储液箱用于储存还原剂（通常是如上所述的def），该还原剂按规定量被递送到发动机排气系统。这种通用类型的还原剂递送系统中的储箱通常要定期加注def，并且根据机器的运行方式和运行强度，一天加注一次也并不罕见。bodedda等人于2023年1月21日提交的共同未决美国专利申请第18/103958号中阐述了一种已知的柴油发动机排气后处理系统。鉴于技术和商业挑战不断演变，仍然存在改进的空间，也可开发另选策略。

技术实现思路

1、在一个方面，一种用于机器的流体系统包括：储箱；集管件；套式过滤器；和护环，该护环连接到该套式过滤器。该护环包括至少部分地由第一材料制成的裙边部和至少部分地由第二材料制成的法兰部，其中该第二材料的可压缩性低于该第一材料的可压缩性。该护环还包括多个螺栓孔，该多个螺栓孔形成于该法兰部内，该多个螺栓孔至少部分地由该第二材料形成。

2、在另一个方面，一种用于发动机后处理系统的护环组件包括：套式过滤器；和护环，该护环连接到该套式过滤器。该护环包括由第一材料制成的裙边部、附接到该裙边部并由第二材料制成的承载架和形成于该承载架中的多个螺栓孔。

3、在又一个方面，一种护环包括：裙边部，该裙边部至少部分地由裙边材料制成；和承载架，该承载架至少部分地由第二材料制成，该第二材料比该裙边材料更抗变形。该护环还包括多个螺栓孔，该多个螺栓孔形成于该承载架中并至少部分地由该第二材料形成。

1.一种用于机器（12）的流体系统（26），所述流体系统包括：

2.根据权利要求1所述的流体系统，其中所述裙边部包括第一部件（48），并且所述法兰部包括第二部件（66），所述第二部件不可逆地附接到所述第一部件，并且所述第二材料包括非橡胶材料，而所述第一材料包括橡胶或类橡胶材料。

3.根据权利要求1或2所述的流体系统，其中所述螺栓孔呈环形布置在所述法兰部中，并且在所述裙边部中还包括至少两个通气口（62）。

4.根据权利要求1至3中任一项所述的流体系统，所述流体系统还包括多个凹口（78），所述多个凹口部分地形成于所述裙边部内并且部分地形成于所述法兰部内，并且所述多个凹口形成所述多个螺栓孔。

5.一种用于发动机（20）后处理系统的护环组件，所述护环组件包括：

6.根据权利要求5所述的护环组件，其中所述裙边部通过榫槽连接件（80）不可逆地附接到所述承载架。

7.根据权利要求5或6所述的护环组件，其中所述多个螺栓孔部分地由所述第二材料形成，并且所述第二材料包括非橡胶材料，而所述第一材料包括橡胶或类橡胶材料。

8.根据权利要求5至7中任一项所述的护环组件，所述护环组件还包括多个凹口（78），所述多个凹口部分地形成于所述裙边部内并且部分地形成于所述承载架内，并且所述多个凹口形成所述多个螺栓孔并且还包括至少两个通气口（62），所述至少两个通气口形成于所述裙边部中。

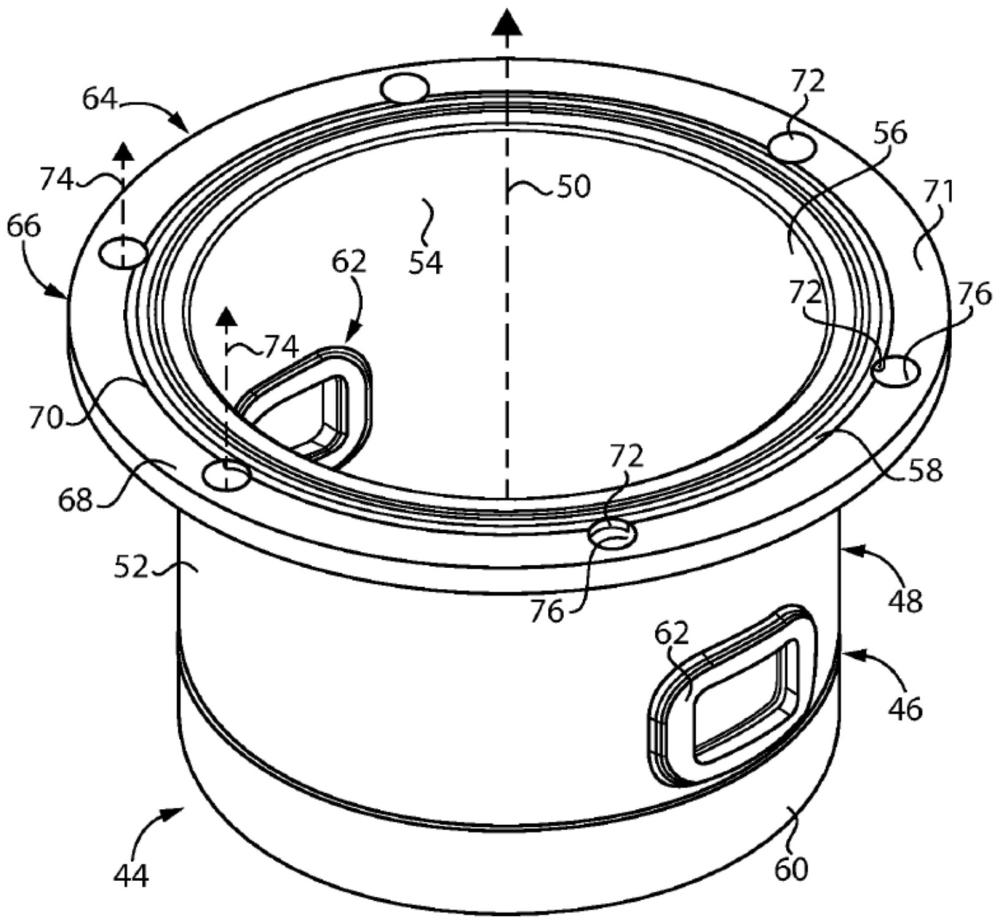

9.一种护环（44, 144, 244, 344），所述护环包括：

10.根据权利要求9所述的护环，其中所述承载架具有环形形状，并且所述螺栓孔呈环形布置在所述承载架中，并且每个相应的螺栓孔包括螺栓内面（76），所述螺栓内面部分地由所述裙边材料形成并且部分地由所述第二材料形成。

11.根据权利要求10所述的护环，其中每个相应的螺栓内面的小部分由所述裙边材料形成，而每个相应的螺栓内面的大部分由所述第二材料形成，并且所述裙边材料包括橡胶或类橡胶材料，而所述第二材料包括塑料材料。

12.根据权利要求9至11中任一项所述的护环，其中所述裙边部通过榫槽连接件（80）附接到所述承载架，所述榫槽连接件由所述承载架的舌榫（86）和形成于所述裙边部中的配合槽（84）形成，并且其中所述裙边部包括环形突起（82），所述环形突起形成所述配合槽。

13.根据权利要求9至12中任一项所述的护环，其中所述裙边部由所述裙边材料均匀形成，并且所述承载架由所述第二材料均匀形成，并且其中所述裙边部经由互锁式机械附接件并经由包括粘合剂的粘合附接件（88）附接到所述承载架，所述粘合附接件插置所述裙边部和所述承载架的毗连面（58, 70）。

14.根据权利要求9至13中任一项所述的护环，其中所述第二材料针对栓接载荷的抗永久变形性高于所述裙边材料针对所述栓接载荷的抗永久变形性。
