一种用于连续电镀的分段式电解活化加遮蔽的治具的制作方法

本技术涉及电镀加工，具体的是一种用于连续电镀的分段式电解活化加遮蔽的治具。

背景技术：

1、电镀是利用电解原理，在金属或其他材料制件表面沉积一层薄层金属或合金的工艺，该工艺能赋予基体表面抗腐蚀、耐磨、导电、反光及装饰等功能，广泛应用于电子、航空航天、汽车及日用五金等领域。

2、在连续电镀工艺中，电解活化是至关重要的前处理环节，其效果直接决定了后续镀层与基体之间的结合力及最终产品的质量；目前，行业内普遍采用的活化治具多为阳极无遮蔽式结构，在该结构下，产品在连续通过活化槽时，其正、反两个表面均暴露于相同的电场环境中，导致两面接受的活化电流密度基本一致，活化程度均一。

3、然而，这种均一活化的方式无法满足结构或材质不对称工件的处理需求；使得当对于不锈钢与铜的复合材料以及单侧存在焊渣和另一侧仅为轻微氧化物的工件，其不同表面对活化强度的要求截然不同，若同样施加强电流，则可能导致基材发生过腐蚀，影响产品质量与性能，为此，我们提出一种用于连续电镀的分段式电解活化加遮蔽的治具。

技术实现思路

1、本实用新型的目的在于提供一种用于连续电镀的分段式电解活化加遮蔽的治具，以解决上述背景技术中提出的问题。

2、本实用新型的目的可以通过以下技术方案实现：

3、一种用于连续电镀的分段式电解活化加遮蔽的治具，包括：外子槽、内子槽、产品和整流机体，所述外子槽内侧中心处装配安装有内子槽，所述内子槽中心处装配安装有产品，沿着所述产品移动方向设置的至少一个非屏蔽电镀区域和一个屏蔽电镀区；所述非屏蔽电镀区域包括两个第一石墨板，两个所述第一石墨板分别固定安装在所述内子槽的前后内壁，用于对所述产品两端电镀面进行电镀；所述屏蔽电镀区包括一个第二石墨板和一个阳极遮蔽板，所述第二石墨板固定安装在所述内子槽后端内壁，用于对所述产品一端电镀面进行电镀，所述阳极遮蔽板固定安装在内子槽前端内壁，用于遮蔽流经所述产品的电流。

4、优选的，所述外子槽的内侧靠近内子槽的上端等间距固定安装有若干支撑杆，每个所述支撑杆的上端均固定安装有支架杆，每个所述支架杆的下端均转动安装有引导传输的定位导向辊，每个所述定位导向辊均装配安装有产品，所述支架杆的上端均固定安装有阳极导电机构，所述阳极导电机构的内侧均固定安装有阳极导线。

5、优选的，所述内子槽的两端端口处分别对称安装有堰口，所述内子槽的内侧壁沿产品移动方向等间距固定安装有若干固定杆，所述固定杆的一端中心处对称固定安装有阴极导线，所述固定杆的一侧均固定安装相互独立的第一石墨板和第二石墨板。

6、优选的，所述第一石墨板和第二石墨板均为阴极导电件，若干所述第一石墨板和第二石墨板均沿产品的传输方向间隔分布，所述第一石墨板和第二石墨板分别对应独立整流机体，每块所述第一石墨板和第二石墨板均通过一条独立的阴极导线与一台独立所述整流机体电连接；所述阳极导电机构通过阳极导线与所述整流机体电连接。

7、优选的，所述堰口与所述阳极导电机构之间固定安装有导电水刀，所述导电水刀用于向所述产品与所述第一石墨板和第二石墨板之间的区域喷射活化液。

8、优选的，所述导电水刀出液方向朝向产品的活化面，所述外子槽的内侧靠近内子槽两端端口下端处装配安装有过滤板，所述定位导向辊沿产品传输方向对称布置，所述定位导向辊用于限定产品在电解活化过程中的位置。

9、本实用新型的有益效果：

10、本实用新型通过内子槽沿产品移动方向划分非屏蔽电镀区域和屏蔽电镀区，非屏蔽电镀区域通过两个第一石墨板对产品两端电镀面进行正常电镀，屏蔽电镀区则利用阳极遮蔽板遮蔽产品待弱活化表面的电流，仅通过第二石墨板对产品一端电镀面电镀；这种分段式设计能精准匹配产品不同表面的电镀需求，避免待弱活化表面过度活化或电镀，有效解决传统治具电镀均匀性差、无法针对性处理不同区域的问题，显著提升产品电镀的精准度，保障产品电镀质量符合工艺标准。

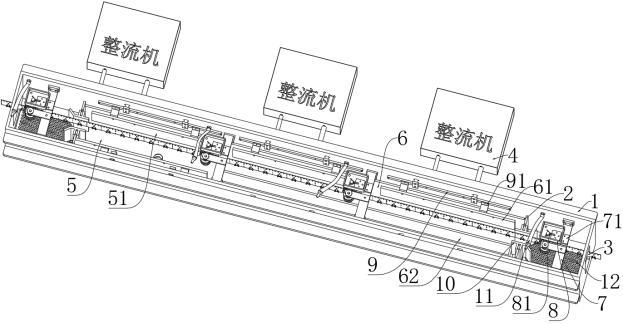

1.一种用于连续电镀的分段式电解活化加遮蔽的治具，其特征在于，包括：外子槽（1）、内子槽（2）、产品（3）和整流机体（4），所述外子槽（1）内侧中心处装配安装有内子槽（2），所述内子槽（2）中心处装配安装有产品（3），沿着所述产品（3）移动方向设置有至少一个非屏蔽电镀区域（5）和一个屏蔽电镀区（6），所述非屏蔽电镀区域（5）和屏蔽电镀区（6）均设置有一个独立控制的整流机体（4）；

2.根据权利要求1所述的一种用于连续电镀的分段式电解活化加遮蔽的治具，其特征在于，所述外子槽（1）的内侧靠近内子槽（2）的上端等间距固定安装有若干支撑杆（7），每个所述支撑杆（7）的上端均固定安装有支架杆（71），每个所述支架杆（71）的下端均转动安装有引导传输的定位导向辊（72），每个所述定位导向辊（72）均装配安装有产品（3），所述支架杆（71）的上端均固定安装有阳极导电机构（8），所述阳极导电机构（8）的内侧均固定安装有阳极导线（81）。

3.根据权利要求2所述的一种用于连续电镀的分段式电解活化加遮蔽的治具，其特征在于，所述内子槽（2）的两端端口处分别对称安装有堰口（10），所述内子槽（2）的内侧壁沿产品（3）移动方向等间距固定安装有若干固定杆（9），所述固定杆（9）的一端中心处对称固定安装有阴极导线（91），所述固定杆（9）的一侧均固定安装相互独立的第一石墨板（51）和第二石墨板（61）。

4.根据权利要求3所述的一种用于连续电镀的分段式电解活化加遮蔽的治具，其特征在于，所述第一石墨板（51）和第二石墨板（61）均为阴极导电件，若干所述第一石墨板（51）和第二石墨板（61）均沿产品（3）的传输方向间隔分布，所述第一石墨板（51）和第二石墨板（61）分别对应独立整流机体（4），每块所述第一石墨板（51）和第二石墨板（61）均通过一条独立的阴极导线（91）与一台独立所述整流机体（4）电连接；所述阳极导电机构（8）通过阳极导线（81）与所述整流机体（4）电连接。

5.根据权利要求3所述的一种用于连续电镀的分段式电解活化加遮蔽的治具，其特征在于，所述堰口（10）与所述阳极导电机构（8）之间固定安装有导电水刀（11），所述导电水刀（11）用于向所述产品（3）与所述第一石墨板（51）和第二石墨板（61）之间的区域喷射活化液。

6.根据权利要求5所述的一种用于连续电镀的分段式电解活化加遮蔽的治具，其特征在于，所述导电水刀（11）出液方向朝向产品（3）的活化面，所述外子槽（1）的内侧靠近内子槽（2）两端端口下端处装配安装有过滤板（12），所述定位导向辊（72）沿产品（3）传输方向对称布置，所述定位导向辊（72）用于限定产品（3）在电解活化过程中的位置。
