有载调压分接开关的制作方法

本发明属于变压器调压，具体涉及一种有载调压分接开关。

背景技术：

1、传统变压器大多为无励磁调压方式，调压时需要先切断电源然后进行调压，调整完毕后再恢复送电。由于变压器需要断电才能进行调压，所以在实际供电网中不仅会出现供电电压合格率低、稳定性差的问题，而且会增加变压器本身和用电设备的损耗。

2、随着社会经济及电网的不断提升和发展，对电压的质量要求将会越来越高，有载调压变压器逐渐被广泛应用于电力系统的重要节点上，其能够实现变压器在不断电的情况下进行调压，有效保证电力系统和用户的电压质量以及避免增加损耗。有载调压分接开关包含有驱动机构、多个绝缘板以及分别转动连接于每个绝缘板上的槽轮，每个槽轮和绝缘板上对应设置有选择器系统，每个选择器系统连通有真空管。选择器系统包括静触头、动触头，静触头环绕固定在绝缘板上，静触头与变压器绕组中对应的分接头连通，动触头固定在槽轮上且与真空管的活动端连通，真空管的固定端与高压侧线圈的进线端连通。有载调压变压器的工作原理为：驱动机构带动槽轮旋转使得动触头切换与其抵接的静触头，从而改变各项绕组的匝数，即变压器的电压比，同时还需要同步带动真空管的活动端来回移动进行通断灭弧，进而实现变压器的有载调压。

3、现有的有载调压分接开关，为了实现真空管通断灭弧与槽轮带动动触头旋转调压同步进行，不仅需要在每个绝缘板的一侧增加一个安装板，将真空管固定在对应的安装板上，而且由于槽轮、真空管分别设置在绝缘板以及安装板上，还需要在安装板以及绝缘板之间设置复杂的传动机构。然而在有载调压分接开关中增加多项安装板以及复杂的传动机构，会造成有载调压开关的体积增大，进而导致不便于有载调压分接开关的安装。

技术实现思路

1、有鉴于此，本发明提供了一种有载调压分接开关，以便解决现有技术中的不足，本发明能够有效减小分接开关的体积，提高有载调压分接开关安装的方便性。

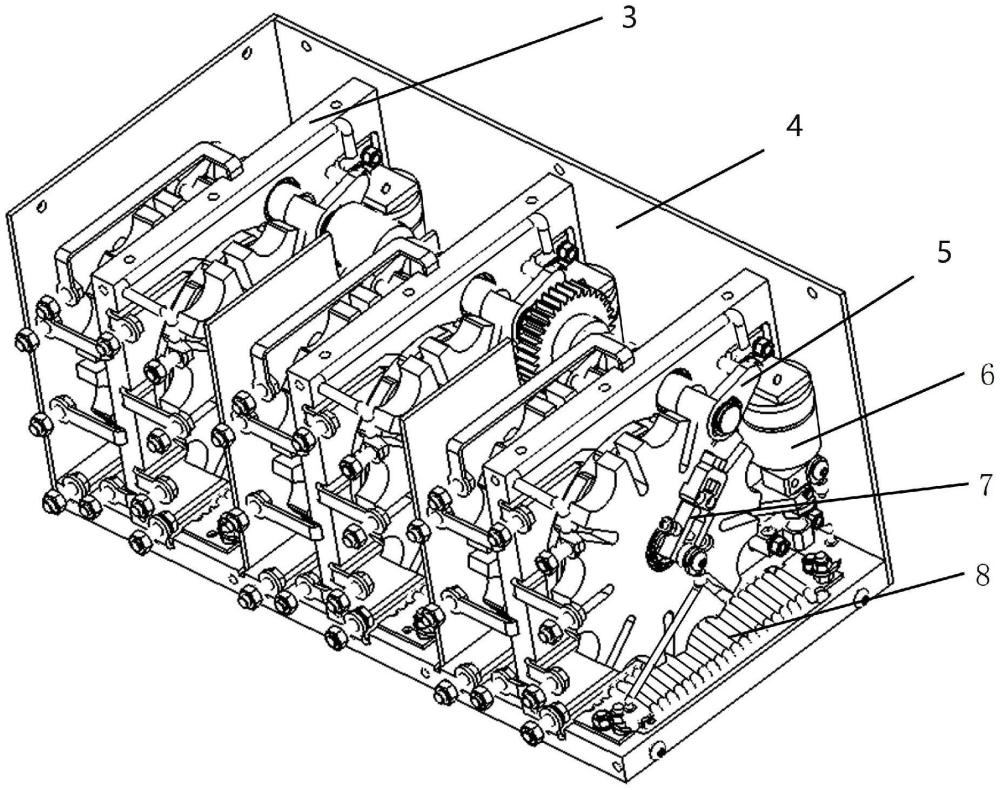

2、本发明的技术方案是：一种有载调压分接开关，包括开关本体以及固定在开关本体上的驱动机构，其中开关本体包括壳体，多个绝缘固定板一字排开等间距垂直固定在壳体的底部，多个转盘每个转盘包括同轴一体成型的槽轮和凸轮盘，凸轮盘与绝缘固定板转动连接，槽轮与驱动机构连接，以使槽轮旋转，多个真空管分别固定在绝缘固定板上，且与凸轮盘位于同一侧，多个传动机构，每个传动机构包括提拉杠杆以及反推弹簧，提拉杠杆铰接于绝缘固定板上，且位于凸轮盘与真空管之间，提拉杠杆的一端与凸轮盘抵接，另一端与真空管的活动端连接，反推弹簧连接于提拉杠杆与壳体之间，以使真空管的活动端来回移动。

3、优选的，开关本体还包括选择器系统，包括动触头、静触头以及动触头引线柱，动触头引线柱固定在绝缘固定板上且与其相互垂直，动触头引线柱通过引线与真空管的活动端连通，转盘套设于动触头引线柱上且与其转动连接，静触头等间距环绕设置在动触头引线柱的外侧，静触头与绝缘固定板固定连接，动触头固定在转盘上，动触头的一端与动触头引线柱连接，另一端与静触头活动连接。

4、优选的，动触头包括动触头电源引导座、一对动触头夹片以及动触头旋转导电夹片，动触头电源引导座固定转盘上，转盘上沿其轴向方向开设有通孔，一对动触头夹片穿设在通孔上，动触头夹片分别从静触头的内外两侧与其抵接，动触头夹片与动触头电源引导座的一端连接，一对动触头旋转导电夹片夹持在动触头引线柱上，动触头旋转导电夹片与动触头电源引导座的另一端连接。

5、优选的，动触头夹片、动触头旋转导电夹片分别与动触头电源引导座铰接，两个动触头夹片和动触头旋转导电夹片上分别穿设有弹簧轴，弹簧轴分别与动触头夹片、动触头旋转导电夹片上的铰接轴相互垂直，弹簧轴沿其轴向方向与动触头夹片、动触头旋转导电夹片滑动连接，弹簧轴的两端与动触头夹片、动触头旋转导电夹片之间分别连接有限位弹簧。

6、优选的，选择器系统还包括过渡电阻机构，包括过渡电阻缠绕板以及沿过渡电阻缠绕板的长度方向缠绕固定的过渡电阻，过渡电阻的两端通过引线分别与动触头引线柱、真空管的活动端连通。

7、优选的，真空管的活动端正下方设有导向块，导向块与绝缘固定板固定连接，真空管的活动端上固设有真空管提拉轴，真空管提拉轴穿过导向块，且沿真空管提拉轴的轴向与导向块滑动连接，提拉杠杆远离凸轮盘的一端与真空管提拉轴连接。

8、优选的，提拉杠杆包括一体成型的主动杆和从动杆，主动杆和从动杆的一端相互连接且一体成型，主动杆和从动杆的连接处穿设有连接轴且与其转动连接，连接轴与绝缘固定板垂直固定连接，主动杆的另一端与凸轮盘抵接，从动杆的另一端开设有u型卡槽，真空管的活动端嵌入u型卡槽中，真空管的活动端与真空管提拉轴之间固定有限位凸起，限位凸起与u型卡槽抵接。

9、优选的，主动杆和从动杆相互远离的一端分别开设有安装槽，从动杆上的安装槽位于u型卡槽的两侧，安装槽上转动连接有滚子，滚子的转轴与连接轴相互平行，滚子与凸轮盘、限位凸起抵接。

10、优选的，开关本体还包括驱动器系统，包括驱动轮轴、驱动器凸轮以及拨杆，驱动轮轴穿设在绝缘固定板上且与其转动连接，驱动轮轴与转盘的轴线相互平行，驱动轮轴与驱动机构的输出端连接，多个驱动器凸轮套接在驱动轮轴上，拨杆固定在驱动器凸轮远离驱动轮轴的一端，拨杆与驱动轮轴相互平行，拨杆与转盘上的槽轮活动连接。

11、优选的，驱动器凸轮分布于各个绝缘固定板的两侧，且绝缘固定板两侧的驱动器凸轮夹角为140°，绝缘固定板的两侧对称设有转盘，静触头穿设在绝缘固定板上，相邻静触头的端部交替通过引线与绕组中的分接头连通。

12、与现有技术相比，本发明提供的一种有载调压分接开关，通过驱动机构与开关本体中壳体内部的绝缘固定板、转盘上的槽轮、凸轮盘配合使用，由驱动机构带动槽轮旋转进行调压时，同步带动凸轮盘旋转，再利用传动机构的提拉杠杆、反推弹簧带动真空管的活动端来回移动实现通断灭弧，进而实现变压器的有载调压，真空管、传动机构与选择器系统位于同一个绝缘固定板上，避免增加多项安装板，同时利用提拉杠杆、反推弹簧带动真空管动作能够使开关中的传动机构零件数量大大减少，从而有效减小分接开关的体积，提高有载调压分接开关安装的方便性。

1.一种有载调压分接开关，其特征在于，包括：

2.根据权利要求1所述的有载调压分接开关，其特征在于，所述开关本体(2)还包括：选择器系统(7)，包括：动触头(31)、静触头(42)以及动触头引线柱(43)，所述动触头引线柱(43)固定在绝缘固定板(3)上且与其相互垂直，动触头引线柱(43)通过引线与真空管(6)的活动端(61)连通，凸轮盘(44)套设于动触头引线柱(43)上且与其转动连接，所述静触头(42)等间距环绕设置在动触头引线柱(43)的外侧，静触头(42)与绝缘固定板(3)固定连接，所述动触头(31)固定在槽轮(45)上，动触头(31)的一端与动触头引线柱(43)连接，另一端与静触头(42)活动连接。

3.根据权利要求2所述的有载调压分接开关，其特征在于，所述动触头(31)包括：动触头电源引导座(47)、一对动触头夹片(46)以及动触头旋转导电夹片(48)，所述动触头电源引导座(47)固定在槽轮(45)上，槽轮(45)上沿其轴向方向开设有通孔且贯穿凸轮盘(44)，一对所述动触头夹片(46)穿设在通孔上，动触头夹片(46)分别从静触头(42)的内外两侧与其抵接，动触头夹片(46)与动触头电源引导座(47)的一端连接，一对所述动触头旋转导电夹片(48)夹持在动触头引线柱(43)上，动触头旋转导电夹片(48)与动触头电源引导座(47)的另一端连接。

4.根据权利要求3所述的有载调压分接开关，其特征在于，所述动触头夹片(46)、动触头旋转导电夹片(48)分别与动触头电源引导座(47)铰接，两个所述动触头夹片(46)和动触头旋转导电夹片(48)上分别穿设有弹簧轴(49)，弹簧轴(49)分别与动触头夹片(46)、动触头旋转导电夹片(48)上的铰接轴相互垂直，所述弹簧轴(49)沿其轴向方向与动触头夹片(46)、动触头旋转导电夹片(48)滑动连接，弹簧轴(49)的两端与动触头夹片(46)、动触头旋转导电夹片(48)之间分别连接有限位弹簧。

5.根据权利要求2所述的有载调压分接开关，其特征在于，所述选择器系统(7)还包括：过渡电阻机构(8)，包括：过渡电阻缠绕板以及沿所述过渡电阻缠绕板的长度方向缠绕固定的过渡电阻(39)，所述过渡电阻(39)的两端通过引线分别与动触头引线柱(43)、真空管(6)的活动端(61)连通。

6.根据权利要求1所述的有载调压分接开关，其特征在于，所述真空管(6)的活动端(61)正下方设有导向块(38)，所述导向块(38)与绝缘固定板(3)固定连接，真空管(6)的活动端(61)上固设有真空管提拉轴(62)，所述真空管提拉轴(62)穿过所述导向块(38)，且沿真空管提拉轴(62)的轴向与导向块(38)滑动连接，所述提拉杠杆(36)远离凸轮盘(44)的一端与真空管提拉轴(62)连接。

7.根据权利要求6所述的有载调压分接开关，其特征在于，所述提拉杠杆(36)包括：一体成型的主动杆(51)和从动杆(53)，所述主动杆(51)和从动杆(53)的一端相互连接且一体成型，主动杆(51)和从动杆(53)的连接处穿设有连接轴(52)且与其转动连接，所述连接轴(52)与绝缘固定板(3)垂直固定连接，主动杆(51)的另一端与凸轮盘(44)抵接，从动杆(53)的另一端开设有u型卡槽，真空管(6)的活动端(61)嵌入u型卡槽中，真空管(6)的活动端(61)与真空管提拉轴(62)之间固定有限位凸起，限位凸起与u型卡槽抵接。

8.根据权利要求7所述的有载调压分接开关，其特征在于，所述主动杆(51)和从动杆(53)相互远离的一端分别开设有安装槽，从动杆(53)上的安装槽位于u型卡槽的两侧，所述安装槽上转动连接有滚子(50)，滚子(50)的转轴与连接轴(52)相互平行，滚子(50)与凸轮盘(44)、限位凸起抵接。

9.根据权利要求1所述的有载调压分接开关，其特征在于，所述开关本体(2)还包括：驱动器系统(5)，包括：驱动轮轴(58)、驱动器凸轮(59)以及拨杆，所述驱动轮轴(58)穿设在绝缘固定板(3)上且与其转动连接，驱动轮轴(58)与凸轮盘(44)的轴线相互平行，驱动轮轴(58)与驱动机构(1)的输出端连接，多个所述驱动器凸轮(59)套接在驱动轮轴(58)上，所述拨杆固定在驱动器凸轮(59)远离驱动轮轴(58)的一端，拨杆与驱动轮轴(58)相互平行，拨杆与槽轮(45)活动连接。

10.根据权利要求9所述的有载调压分接开关，其特征在于，所述驱动器凸轮(59)分布于各个绝缘固定板(3)的两侧，且绝缘固定板(3)两侧的驱动器凸轮(59)夹角为140°，绝缘固定板(3)的两侧对称设有凸轮盘(44)、槽轮(45)，静触头(42)穿设在绝缘固定板(3)上，相邻静触头(42)的端部交替通过引线与绕组中的分接头连通。
