用于电信号数据采集传感器连接的自动切换系统的制作方法

本发明涉及传感器切换领域，更具体地说，涉及用于电信号数据采集传感器连接的自动切换系统。

背景技术：

1、在现在的生产生活中，传感器的使用非常普遍，能够固定安装到检测位置采集信心，然后转化为电信号传输到控制系统中。

2、而传感器的数据采集和传输系统中，为了方便对数据进行管理，需要匹配切换系统来切换连接，从而对不同的传感器信号进行分类传输，但是系统结构中，只能够固定位置安装和连接传感器，不能够根据需要更换种类，也不利于调节信号采集的类别，适应性不足，并且只能够通过单一的模块进行切换，无法结合机械结构进行连接切换，容易受到干扰而错位，稳定性差，精确度不足，有待提出一种新的切换系统。

技术实现思路

1、针对现有技术中存在的问题，本发明的目的在于提供用于电信号数据采集传感器连接的自动切换系统，通过安装板上连接控制盒，可以整体控制和接收数据，并且通过组合连接槽连接的组合板来安装传感器，方便分体组合后进行整体更换，利于改变类别，方便对位连接进行信号采集和切换，同时通过电机带动的切换杆安装导电头，可以转动调节位置进行选择连接，利于机械操作进行切换，精确稳定，避免干扰错乱，安全高效，方便组合使用。

2、为解决上述问题，本发明采用如下的技术方案。

3、用于电信号数据采集传感器连接的自动切换系统，包括安装板，所述安装板的一侧固定连接有控制盒，所述控制盒的一端表面两侧固定连接有固定架，所述安装板的表面设有组合连接槽，所述组合连接槽的内部滑动安装有组合板，所述组合板的内部设有安装槽，所述安装槽的内部螺纹安装有传感器，所述传感器的一端设有对接杆，所述对接杆位于组合板的底部位置，所述组合连接槽的一侧设有导电块，所述导电块顶紧连接于对接杆的一侧，所述导电块通过连接线并联于控制盒的内部；

4、所述安装板的另一侧表面固定安装有电机，所述电机的一端连接有连接杆，所述连接杆的一端固定连接有切换杆，所述切换杆的一侧设有调节孔，所述调节孔的内部滑动安装有导电头，所述导电头的一侧固定连接有弹性导电片，所述弹性导电片的一端顶紧连接于对接杆的端头位置。

5、进一步的，所述组合连接槽的内部设有导向轨道槽，所述导向轨道槽位于组合连接槽的两侧面。

6、进一步的，所述组合板的两侧设有导向板，所述导向板滑动安装于导向轨道槽的内部。

7、进一步的，所述组合连接槽的一端设有定位环，所述定位环连接于组合板的端头位置。

8、进一步的，所述组合板的一端设有连接块，所述连接块连接于定位环的表面。

9、进一步的，所述连接块的一侧转动安装有定位螺钉，所述定位螺钉螺纹安装于定位环的一侧，通过导向轨道槽连接导向板，结合定位环安装连接块，可以滑动安装定位，方便对位固定，方便稳定，避免错位干涉。

10、进一步的，所述调节孔的内部设有调节螺纹孔，所述调节螺纹孔位于切换杆的底部。

11、进一步的，所述调节螺纹孔的内部螺纹安装有调节螺钉，所述调节螺钉连接于导电头的底部表面。

12、进一步的，所述调节螺钉的内部设有空腔，所述空腔的内部固定连接有切换导线。

13、进一步的，所述切换导线的一端固定连接于导电块的一侧，所述切换导线的另一端并联于控制盒的内部，通过调节螺纹孔安装调节螺钉，结合空腔安装切换导线，可以分体调节高度来选择性连接，方便切换操作，精确高效，利于使用。

14、相比于现有技术，本发明的优点在于：

15、(1)本方案通过安装板上连接控制盒，可以整体控制和接收数据，并且通过组合连接槽连接的组合板来安装传感器，方便分体组合后进行整体更换，利于改变类别，方便对位连接进行信号采集和切换，同时通过电机带动的切换杆安装导电头，可以转动调节位置进行选择连接，利于机械操作进行切换，精确稳定，避免干扰错乱，安全高效，方便组合使用。

16、(2)通过导向轨道槽连接导向板，结合定位环安装连接块，可以滑动安装定位，方便对位固定，方便稳定，避免错位干涉。

17、(3)通过调节螺纹孔安装调节螺钉，结合空腔安装切换导线，可以分体调节高度来选择性连接，方便切换操作，精确高效，利于使用。

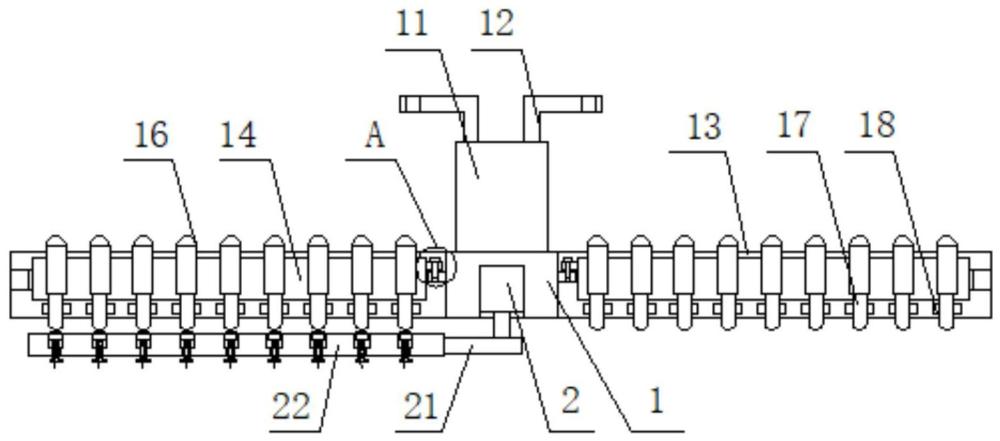

1.用于电信号数据采集传感器连接的自动切换系统，包括安装板(1)，其特征在于：所述安装板(1)的一侧固定连接有控制盒(11)，所述控制盒(11)的一端表面两侧固定连接有固定架(12)，所述安装板(1)的表面设有组合连接槽(13)，所述组合连接槽(13)的内部滑动安装有组合板(14)，所述组合板(14)的内部设有安装槽(15)，所述安装槽(15)的内部螺纹安装有传感器(16)，所述传感器(16)的一端设有对接杆(17)，所述对接杆(17)位于组合板(14)的底部位置，所述组合连接槽(13)的一侧设有导电块(18)，所述导电块(18)顶紧连接于对接杆(17)的一侧，所述导电块(18)通过连接线并联于控制盒(11)的内部；

2.根据权利要求书1所述的用于电信号数据采集传感器连接的自动切换系统，其特征在于：所述组合连接槽(13)的内部设有导向轨道槽(26)，所述导向轨道槽(26)位于组合连接槽(13)的两侧面。

3.根据权利要求书1所述的用于电信号数据采集传感器连接的自动切换系统，其特征在于：所述组合板(14)的两侧设有导向板(27)，所述导向板(27)滑动安装于导向轨道槽(26)的内部。

4.根据权利要求书1所述的用于电信号数据采集传感器连接的自动切换系统，其特征在于：所述组合连接槽(13)的一端设有定位环(3)，所述定位环(3)连接于组合板(14)的端头位置。

5.根据权利要求书1所述的用于电信号数据采集传感器连接的自动切换系统，其特征在于：所述组合板(14)的一端设有连接块(31)，所述连接块(31)连接于定位环(3)的表面。

6.根据权利要求书5所述的用于电信号数据采集传感器连接的自动切换系统，其特征在于：所述连接块(31)的一侧转动安装有定位螺钉(32)，所述定位螺钉(32)螺纹安装于定位环(3)的一侧。

7.根据权利要求书1所述的用于电信号数据采集传感器连接的自动切换系统，其特征在于：所述调节孔(23)的内部设有调节螺纹孔(33)，所述调节螺纹孔(33)位于切换杆(22)的底部。

8.根据权利要求书7所述的用于电信号数据采集传感器连接的自动切换系统，其特征在于：所述调节螺纹孔(33)的内部螺纹安装有调节螺钉(34)，所述调节螺钉(34)连接于导电头(24)的底部表面。

9.根据权利要求书8所述的用于电信号数据采集传感器连接的自动切换系统，其特征在于：所述调节螺钉(34)的内部设有空腔(35)，所述空腔(35)的内部固定连接有切换导线(36)。

10.根据权利要求书9所述的用于电信号数据采集传感器连接的自动切换系统，其特征在于：所述切换导线(36)的一端固定连接于导电块(24)的一侧，所述切换导线(36)的另一端并联于控制盒(11)的内部。
