熔断器单元及导电模块的制作方法

本发明涉及熔断器单元及导电模块。

背景技术：

1、在由多个电池单体沿排列方向排列而成的电池模组中，导电模块通过使多个连接导体的端子连接部与成为各自的连接对象的电池单体的电极端子直接电连接，从而使该多个电池单体电连接。例如，在连接导体设置有端子连接部，该端子连接部对应每一对电池单体的排列方向上相邻的两个电极端子而形成。另外，该导电模块使用电线等布线部件使各个连接导体与监测电池单体的电池状态的电池监测单元电连接。例如，在下述的专利文献1中公开了这种导电模块。在这样的导电模块中，对应每个连接导体均设置成对的连接导体与布线部件的导体部的组合，有时在该各个组合中的连接导体与布线部件的导体部之间存在熔断器等电路保护部件。适用于该导电模块的熔断器单元(由片式熔断器、一对端子配件和树脂部构成)与连接导体的端子连接部直接电连接。例如，在下述的专利文献2中公开了这样的熔断器单元。

2、现有技术文献

3、专利文献

4、专利文献1：日本特开2020-119651号公报

5、专利文献2：日本专利第7561318号公报

技术实现思路

1、发明欲解决的技术问题

2、然而，在电池模组中，伴随着使用时的电池单体的热膨胀以及热收缩、电池单体的制造公差偏差以及多个电池单体的组装公差偏差，有时相邻的电池单体的电极端子间间距在设计公差的范围内相对于标称值发生变化。因此，在导电模块中，通过在设置有两个端子连接部的连接导体设置用于吸收电极端子间间距的变化的公差吸收功能，从而与电极端子间间距的变化相应地改变该两个端子连接部的间隔。在此，该导电模块在两个端子连接部的间隔变化时，将其动作从一个端子连接部传递到熔断器单元。因此，在熔断器单元中，由于伴随一个端子连接部的位置偏移的力被施加，所以需要防止过载作用在各部件的连接部上。

3、因此，本发明的目的在于提供一种能够耐受电极端子间间距的变化的熔断器单元及导电模块。

4、用于解决问题的技术手段

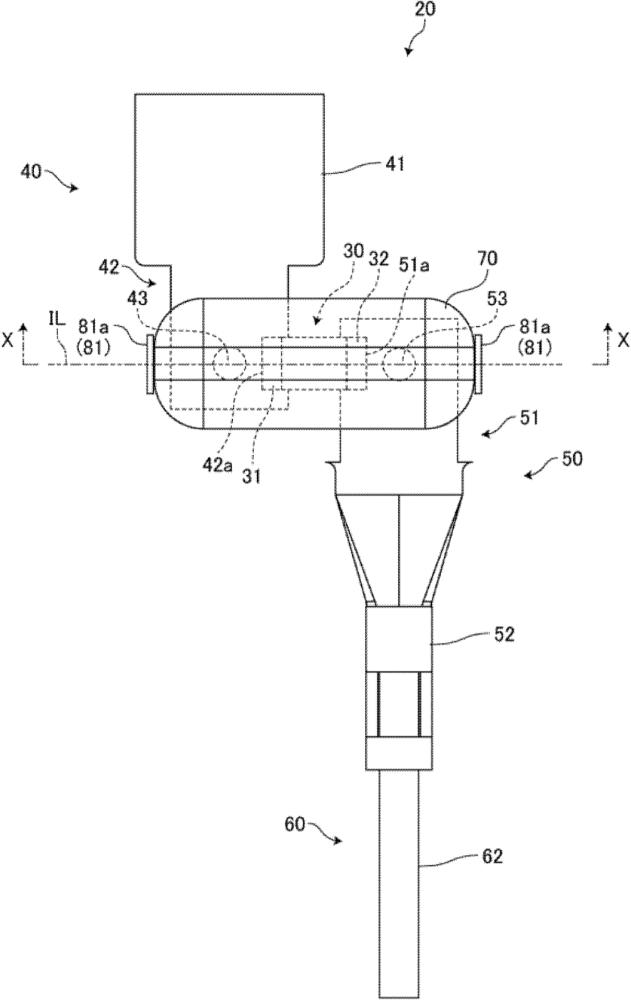

5、本发明所涉及的熔断器单元的特征在于，具备：电路保护部件，所述电路保护部件在过电流流过连接导体与监测电池单体的电池状态的电池监测单元之间时使可熔部熔断，所述连接导体与由多个所述电池单体在排列方向上排列而成的电池模组的一对所述电池单体中的在所述排列方向上相邻的两个电极端子直接电连接；第一端子配件，所述第一端子配件具有：导体连接部，所述导体连接部与所述连接导体直接电连接；以及平板形状的第一电连接部，所述第一电连接部设置有与所述电路保护部件的第一电极直接电连接的第一连接面，并且第一端子配件在使所述第一连接面沿着所述排列方向的状态下从所述连接导体向与所述排列方向正交的方向突出；第二端子配件，所述第二端子配件具有平板形状的第二电连接部，所述第二电连接部设置有与所述电路保护部件的第二电极直接电连接的第二连接面，并且所述第二端子配件与所述电池监测单元间接地电连接；电绝缘性的覆盖树脂部，所述覆盖树脂部将所述第一电连接部、所述第二电连接部及所述电路保护部件包入，所述第二电连接部的所述第二连接面与所述第一连接面在同一平面上在所述排列方向上隔开间隔地配置，所述电路保护部件跨所述第一连接面和所述第二连接面而设置；以及一对覆盖保持部，一对所述覆盖保持部从所述排列方向的一端和另一端夹入并保持所述覆盖树脂部，并使所述覆盖树脂部保持于所述电池模组，所述连接导体能够与两个所述电极端子的所述排列方向的间隔的变化相应地在所述排列方向上变形，在所述第一电连接部，以比所述排列方向上的所述第一电连接部与所述第二电连接部的间隔小的孔径设置有第一贯通孔，所述第一贯通孔形成为相对于所述第一连接面在所述排列方向上位于与所述第二连接面相反的一侧，在所述第二电连接部，以比所述第一电连接部与所述第二电连接部的所述间隔小的孔径设置有第二贯通孔，所述第二贯通孔形成为相对于所述第二连接面在所述排列方向上位于与所述第一连接面相反的一侧，一对所述覆盖保持部配置在所述第一贯通孔、所述第一连接面、所述第二连接面和所述第二贯通孔排列的所述排列方向的假想线上。

6、本发明所涉及的导电模块的特征在于，具有：连接导体，所述连接导体与由多个所述电池单体在排列方向上排列而成的电池模组的一对所述电池单体中的在所述排列方向上相邻的两个电极端子直接电连接；熔断器单元，所述熔断器单元使所述连接导体与监测所述电池单体的电池状态的电池监测单元间接电连接；以及收容部件，所述收容部件组装于所述电池模组，并且收容所述连接导体和所述熔断器单元，所述连接导体能够与两个所述电极端子的所述排列方向的间隔的变化相应地在所述排列方向上变形，所述熔断器单元具备：电路保护部件，所述电路保护部件在过电流流过所述连接导体与所述电池监测单元之间时使可熔部熔断；第一端子配件，所述第一端子配件具有：导体连接部，所述导体连接部与所述连接导体直接电连接；以及平板形状的第一电连接部，所述第一电连接部设置有与所述电路保护部件的第一电极直接电连接的第一连接面，并且第一端子配件在使所述第一连接面沿着所述排列方向的状态下从所述连接导体向与所述排列方向正交的方向突出；第二端子配件，所述第二端子配件具有平板形状的第二电连接部，所述第二电连接部设置有与所述电路保护部件的第二电极直接电连接的第二连接面，并且所述第二端子配件与所述电池监测单元间接地电连接；电绝缘性的覆盖树脂部，所述覆盖树脂部将所述第一电连接部、所述第二电连接部及所述电路保护部件包入，所述第二电连接部的所述第二连接面与所述第一连接面在同一平面上在所述排列方向上隔开间隔地配置，所述电路保护部件跨所述第一连接面和所述第二连接面而设置；以及一对覆盖保持部，一对所述覆盖保持部从所述排列方向的一端和另一端夹入并保持所述覆盖树脂部，并使所述覆盖树脂部保持于所述电池模组，在所述第一电连接部，以比所述排列方向上的所述第一电连接部与所述第二电连接部的间隔小的孔径设置有第一贯通孔，所述第一贯通孔形成为相对于所述第一连接面在所述排列方向上位于与所述第二连接面相反的一侧，在所述第二电连接部，以比所述第一电连接部与所述第二电连接部的所述间隔小的孔径设置有第二贯通孔，所述第二贯通孔形成为相对于所述第二连接面在所述排列方向上位于与所述第一连接面相反的一侧，一对所述覆盖保持部设置于所述收容部件，并且配置在所述第一贯通孔、所述第一连接面、所述第二连接面和所述第二贯通孔排列的所述排列方向的假想线上。

7、发明效果

8、在本发明所涉及的熔断器单元中，例如在随着电极端子间间距的变化而使连接导体的一个端子连接部相对于另一个端子连接部在排列方向上被拉开的情况下，或者在随着电极端子间间距的变化而使连接导体的一个端子连接部相对于另一个端子连接部在排列方向上靠近的情况下，第一电连接部相对于覆盖树脂部在排列方向上移动，在第一贯通孔的孔内第一贯通孔的内周面被卡止于覆盖树脂部，因此能够将施加到第一电连接部的第一连接面与电路保护部件的第一电极之间的载荷抑制得低。因此，该熔断器单元能够持续维持第一电连接部的第一连接面与电路保护部件的第一电极的连接状态。这样，本发明所涉及的熔断器单元能够耐受电池单体的电极端子间间距的变化，能够提高其耐久性。而且，本发明的导电模块具备该熔断器单元，能够起到与由该熔断器单元得到的效果同样的效果。
