一种自锁紧绝缘杆作业法用快速引流装置的制作方法

摘要: 本发明涉及电力作业工具,具体为一种自锁紧绝缘杆作业法用快速引流装置。背景技术:1、在电力行业高空带电作业领域,绝缘杆作业法因无需人员近距离接触带电线路,是保障作...
一种自锁紧绝缘杆作业法用快速引流装置的制作方法

本发明涉及电力作业工具,具体为一种自锁紧绝缘杆作业法用快速引流装置。

背景技术:

1、在电力行业高空带电作业领域,绝缘杆作业法因无需人员近距离接触带电线路,是保障作业安全的核心作业方式之一,广泛应用于城市配网、农村电网及工业厂区的线路维护作业中,主要用于实现主导线与引流线的快速、可靠接驳与固定,保障电力线路检修、迁改等作业的安全高效推进;

2、现有技术中,针对线路引流接驳的工具多依赖传统线夹配合人工操作,难以完全适配绝缘杆远程作业的核心需求,存在诸多技术缺陷,具体体现在:

3、现有自锁紧绝缘杆作业法用引流装置在应用过程中,易发生线夹位移摆动,导致主导线与引流线接驳位置偏移,不仅影响导电连接的稳定性,还可能因接触不良引发局部发热,存在安全隐患;

4、同时,现有装置中的线夹固定与拆卸操作繁琐,需额外借助工具辅助限位,大多需分开拧动两个螺栓,大幅增加了高空绝缘杆作业的操作步骤与难度,降低了引流接线的作业效率;

5、因此,设计一种自锁紧绝缘杆作业法用快速引流装置是很有必要的。

技术实现思路

1、本发明的目的在于提供一种自锁紧绝缘杆作业法用快速引流装置,以解决上述背景技术中提出的同类装置作业时线夹易移位摆动、双螺栓需分次单独拧紧、螺母限位及整体拆装繁琐的问题,保障高空绝缘杆带电引流接线作业高效、稳定、便捷开展。

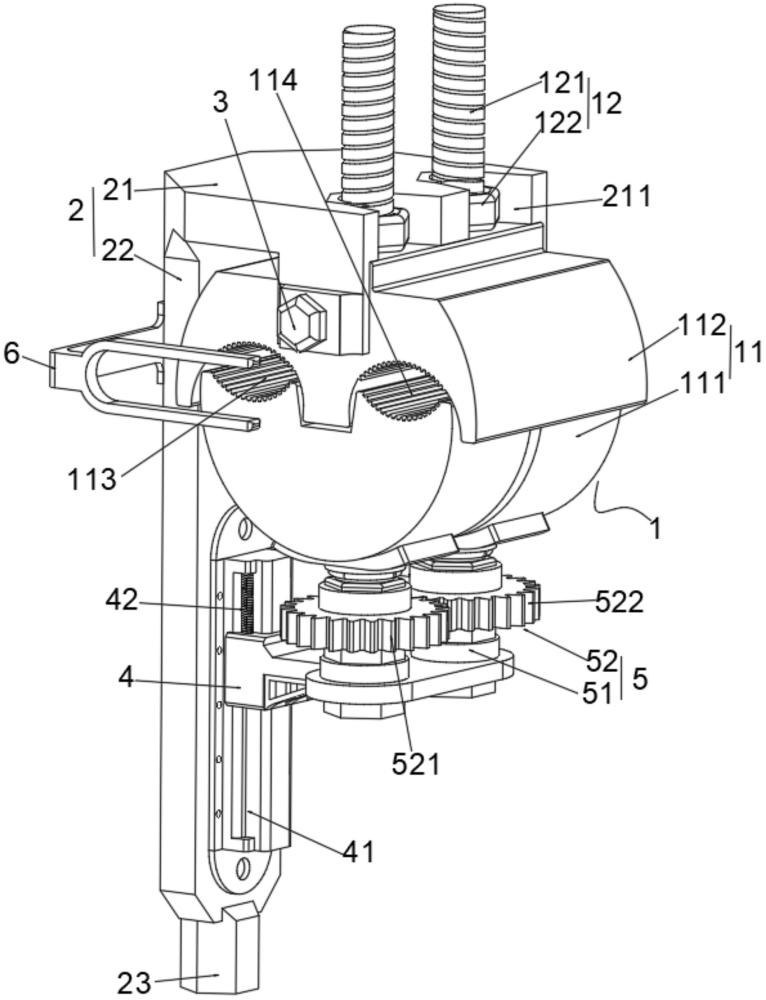

2、为实现上述目的,本发明提供如下技术方案:一种自锁紧绝缘杆作业法用快速引流装置,包括线夹组件,所述线夹组件包括夹持本体以及两组穿设于所述夹持本体的连接件;所述连接件包括螺栓和螺母,两个螺栓的螺纹旋向相反,所述螺栓由下至上穿过所述夹持本体,其延伸至夹持本体外的螺纹端与所述螺母连接;

3、还包括有安装基座,其包括水平设置的顶板和由所述顶板一侧边缘延伸的侧板,所述顶板上设置有紧固件,所述紧固件用于将线夹组件固定在安装基座中,该安装基座整体贴合线夹组件布设,为整体作业提供稳固的装配基础,保障高空操作时部件不晃动、不移位;

4、所述顶板开设有两个前端开口的限位槽,所述限位槽的轮廓与螺母外形适配,用于供螺母水平推入并卡合限位,以限制螺母的周向转动及轴向位移,通过限位槽的周向限位作用,可避免拧紧螺栓时螺母跟随转动,保证紧固作业顺利进行;

5、所述侧板沿竖直方向滑动连接有滑动件,滑动件可沿侧板上下滑移,以此带动同步紧固机构靠近或远离连接件,满足卡合拧紧、脱离复位的作业需求;

6、还包括有同步紧固机构,其包括两个套筒和相互啮合的齿轮组;所述套筒均转动连接于所述滑动件,其轴向分别与两个螺栓对应,且靠近螺栓的一端设有与螺栓头部卡合的驱动槽;所述齿轮组的各齿轮分别与各套筒同轴固定,使各套筒同步转动,借助齿轮组的啮合传动,实现双套筒同步运转,配合反向旋向的螺栓,让两组连接件同步收紧,保证线夹组件夹持受力均匀,实现自锁紧效果;

7、还包括导线夹持件,设置于所述侧板上,所述导线夹持件为水平设置的弹性u型夹,其夹持口与线夹组件的引流线槽对应,用于预装固定引流线,弹性u型夹可利用自身弹力快速卡紧引流线,完成高空作业前的预装定位,防止引流线晃动偏移,保证接线对位精准;

8、所述安装基座及所述套筒均设置有用于连接绝缘杆的连接接口,各处连接接口均适配常规带电作业绝缘杆,满足绝缘杆作业法的高空带电操作要求,无需近距离接触带电线路。

9、作为本发明的进一步技术方案,所述夹持本体包括两个分体式下夹板和上夹板,两个下夹板对称布置,分别与两组连接件对应,两组连接件同步拧紧时驱动两个下夹板同步上升;

10、所述上夹板与下夹板均开设有引流线槽和导线槽,所述引流线槽位于靠近侧板位置的一侧,上下夹板对应的引流线槽相互对齐、导线槽相互对齐,分别形成完整的走线通道,保证主导线、引流线夹持规整,导电接触稳定可靠。

11、作为本发明的进一步技术方案,所述限位槽的前端设有导向扩口段,后端设有限位止挡,所述限位止挡用于与螺母的后端面抵接以限制轴向位移,导向扩口段便于螺母顺畅推入限位槽,降低高空绝缘杆操作的对位难度,限位止挡则彻底限定螺母的轴向窜动。

12、作为本发明的进一步技术方案,所述紧固件为压紧螺栓,所述顶板上开设有螺纹孔,所述压紧螺栓与螺纹孔配合,其下端可抵压于所述夹持本体的上表面,旋拧压紧螺栓即可实现线夹组件与安装基座的临时锁紧,防止作业过程中线夹组件松脱移位。

13、作为本发明的进一步技术方案,所述齿轮组包括主动齿轮和从动齿轮,二者分别同轴固定于两个套筒的外壁,且传动比为1:1,等速传动的齿轮配合,保证两个套筒扭矩、转速保持一致,让两组连接件同步松紧,夹持力度均匀一致。

14、作为本发明的进一步技术方案,所述滑动件通过滑轨与侧板滑动连接,所述滑轨的上端与滑动件之间设有弹性件,滑轨保证滑动件竖直滑移平稳无卡滞,弹性件可带动滑动件自动复位,便于套筒与螺栓快速脱离、重复对位。

15、作为本发明的进一步技术方案,所述套筒远离螺栓的一端设有绝缘杆连接接口,所述接口为内六角孔、方孔或快接卡槽,多规格接口适配不同型号的操作绝缘杆,提升装置的通用性,适配多种带电作业工具。

16、作为本发明的进一步技术方案,所述安装基座的侧板底端设有绝缘杆连接座,所述绝缘杆连接座与侧板垂直布置,垂直布设的连接座便于操作人员平稳握持操控绝缘杆,贴合高空带电作业的操作姿势,提升作业稳定性。

17、作为本发明的进一步技术方案,所述螺栓的头部为外六角头,所述套筒端部的驱动槽为与之适配的内六角槽,外六角头部与内六角驱动槽卡合紧密,扭矩传递高效无打滑,保证借助绝缘杆即可带动螺栓稳定拧紧,保障紧固力度充足。

18、与现有技术相比,该一种自锁紧绝缘杆作业法用快速引流装置的有益效果是:

19、本装置适配绝缘杆高空带电作业场景,通过顶板开设的限位槽对螺母进行卡接限位,螺母固定方式简单便捷,无需人工手扶限位,即可彻底限制螺母周向转动与轴向窜动,同时配合紧固件压紧定位,有效防止线夹组件作业过程中发生位移摆动,配合同步紧固机构的齿轮组传动,能够在拧紧螺栓的过程中彻底避免螺母跟随转动,无需人工额外限位螺母,简化绝缘杆操作步骤,保证紧固作业顺利推进,大幅提升高空引流接线的作业效率;

20、本装置采用两组旋向相反的螺栓,配合传动比1:1的齿轮组带动两个套筒同步转动,无需分开单独拧动两个螺栓,单次传动即可实现双侧同步锁紧,能够驱动两个分体式下夹板同步平行上升,使得线夹组件对主导线和引流线的夹持受力均匀,避免单侧受力偏移、线夹摆动移位导致的夹持松动,依托反向螺纹的自锁特性,实现线夹组件的自锁紧固定,保证主导线与引流线长期稳定贴合,保障导电连接的可靠性;

21、本装置通过侧板上的导线夹持件可提前预装固定引流线,让引流线与线夹组件的引流线槽保持精准对位,配合限位槽的导向扩口段、滑动件沿滑轨的定向滑移,降低了高空绝缘杆操作的对位难度,无需反复调整导线和部件位置,进一步简化接线操作流程;

22、本装置依托弹性件实现滑动件的自动复位,能够带动套筒与螺栓头部快速脱离,螺栓与螺母的配合松紧、拆装操作简单省力,配合紧固件实现线夹组件与安装基座的快速拆装,接线完成后可单独将安装基座取下,线夹组件留存于接线位置保持锁紧状态,整体拆装便捷,不遗留多余部件,不影响线路后续运行;
