高压直流接触器的抗短路磁路补偿结构的制作方法

本发明属于高压直流接触器，具体涉及一种高压直流接触器的抗短路磁路补偿结构。

背景技术：

1、高压直流接触器在短路大电流工况下，触点间会产生极大的电动斥力，容易导致触点斥开、拉弧烧毁。磁路补偿结构是提升抗短路能力的关键部件，其作用是在短路大电流时提供额外的电磁吸力以抵消触点间的电动斥力。

2、现有磁路补偿结构多采用刚性固定式设计，结构如图1所示，包括陶瓷组件1’、上衔铁4’、下衔铁5’和推杆组件6。

3、公告号为cn223871420u的中国专利公开了一种具有抗短路结构的高压直流接触器，通过在支架和动接触部分别设置第一导磁件和第二导磁件，利用短路大电流下两导磁件产生的吸力来抵消触点间的斥力，但导磁件为刚性固定结构，无法随工况动态调节。

4、公告号为cn222338180u的中国专利公开了一种抗短路电流直流接触器，采用u型支架与基座之间保留间隙，合闸时消除间隙使上下导磁体之间气隙最小，但该方案仍属于分步到位的刚性结构，无法根据电流大小连续调节。

5、公告号为cn216528650u的中国专利公开了一种抗短路电流触头结构，动接触片上安装有第二导磁体，第一固定支架上安装有第一导磁体，两导磁体相对设置用于在动接触片和静触头接触导通所形成的磁场作用下相互产生吸力，第一导磁体受到的反作用力通过第一固定支架作用在导磁板上，但第一导磁体固定安装于第一固定支架上，为刚性固定结构。

6、公告号为cn223986542u的中国专利公开了一种高压直流接触器的上衔铁支架安装结构，在上衔铁支架顶部与陶瓷罩之间设置弹性调节件，用于补偿加工误差和装配误差导致的间隙或倾斜问题，但该弹性调节件仅用于静态补偿装配误差，上衔铁支架本身在工作过程中并不运动。

7、这些刚性固定结构都存在同一个问题：上衔铁和下衔铁之间的间隙是定死的。间隙小了，短路时吸力足、抗短路好，但正常分断时残余磁力太大，容易卡滞断不开；间隙大了，正常分断倒是顺畅，但短路时吸力不够，触点容易被斥开。

8、另外，刚性结构没有动态调节能力，不管电流多大补偿力是额定的。而且全靠装配精度保证间隙，加工公差稍微偏一点，有的产品分断卡滞、有的抗短路不够，产品一致性差、良品率低。

技术实现思路

1、本发明的目的在于提供一种高压直流接触器的抗短路磁路补偿结构，以解决上述背景技术中刚性固定结构无法兼顾常规分断顺畅与短路抗斥开的技术矛盾。

2、为实现上述目的，本发明提供一种高压直流接触器的抗短路磁路补偿结构，采用如下的技术方案：

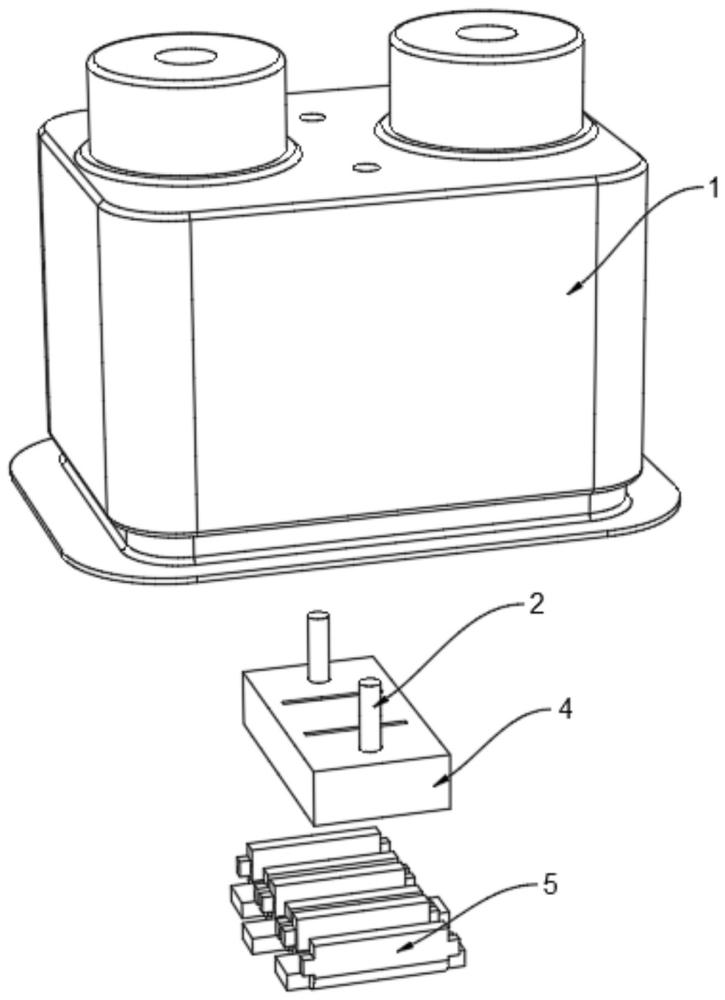

3、一种高压直流接触器的抗短路磁路补偿结构，包括上衔铁片和下衔铁，还包括固定针和簧片，所述固定针与接触器的陶瓷组件固定连接；所述上衔铁片通过所述簧片与所述固定针弹性连接，所述上衔铁片可沿所述固定针的轴向浮动；所述下衔铁设置于接触器的动片组件上且与所述上衔铁片相对设置，所述上衔铁片与所述下衔铁形成磁路闭环；所述簧片弹性抵接于所述上衔铁片，使所述上衔铁片在常规小电流工况下与所述下衔铁之间保持第一距离，在短路大电流工况下，所述上衔铁片在电磁吸力作用下克服所述簧片的弹力向所述下衔铁方向移动至第二距离，所述第二距离小于所述第一距离。

4、通过采用上述技术方案，上衔铁片通过簧片柔性连接悬挂于陶瓷顶部，取消传统刚性固定结构，使上衔铁具备可上下弹性浮动的动态行程。常规小电流时上衔铁保持在第一距离，磁路磁阻较大，分断顺畅；短路大电流时上衔铁自动下移至第二距离，磁阻减小、电磁吸力进一步增大，自动补偿抗短路能力；故障电流消失后簧片弹力使上衔铁自动复位。整个过程全机械自适应调节，无需电控元件。

5、优选的，所述簧片为所述上衔铁片提供双向弹性约束，使所述上衔铁片在失去电磁吸力后可自动复位至所述第一距离。

6、通过采用上述技术方案，双向弹性约束确保上衔铁片在常规小电流工况下保持在正确位置，并在故障电流消失后自动复位。

7、优选的，所述簧片的材质为铍铜或不锈钢。铍铜材质具有优异的弹性性能和导电性能，不锈钢材质则在高温工况下性能更稳定。

8、优选的，所述固定针为t型结构。

9、通过采用上述技术方案，t型结构增大了簧片的安装接触面积，提升承载能力和抗疲劳性能。

10、优选的，所述上衔铁片中间开设有通槽。

11、通过采用上述技术方案，通槽分隔不同回路的磁路，降低相互干扰。

12、优选的，所述固定针与陶瓷组件焊接固定。

13、综上所述，本发明具有以下有益技术效果：

14、本发明采用簧片柔性连接使上衔铁片悬挂于陶瓷顶部，取消传统刚性固定结构，使上衔铁具备可上下弹性浮动的动态行程，实现电磁补偿力的工况自适应调节，解决了常规分断顺畅与短路抗斥开的技术矛盾。同时，纯机械结构无需电控元件，抗震动、抗干扰，可靠性高；簧片柔性可兼容装配公差，大幅提升产品批量一致性与良品率；结构兼容现有产品布局，无需大幅改模，产业化落地性强。

1.一种高压直流接触器的抗短路磁路补偿结构，包括上衔铁片和下衔铁，其特征在于：

2.根据权利要求1所述的高压直流接触器的抗短路磁路补偿结构，其特征在于：所述簧片为所述上衔铁片提供双向弹性约束，使所述上衔铁片在失去电磁吸力后复位至所述第一距离。

3.根据权利要求1所述的高压直流接触器的抗短路磁路补偿结构，其特征在于：所述簧片的材质为铍铜或不锈钢。

4.根据权利要求1所述的高压直流接触器的抗短路磁路补偿结构，其特征在于：所述固定针为t型结构。

5.根据权利要求1所述的高压直流接触器的抗短路磁路补偿结构，其特征在于：所述上衔铁片中间开设有通槽。

6.根据权利要求1所述的高压直流接触器的抗短路磁路补偿结构，其特征在于：所述固定针与陶瓷组件焊接固定。

7.一种高压直流接触器，包括陶瓷组件和设置于所述陶瓷组件内的动片组件，其特征在于：还包括如权利要求1-6任一项所述的抗短路磁路补偿结构。
