高阻燃低压电力电缆的制作方法

本申请涉及电缆，尤其涉及一种高阻燃低压电力电缆。

背景技术：

1、在现代电力及通信电缆结构中，为确保缆芯圆整度与结构稳定性，通常需在缆芯的多个线芯之间的间隙填充材料。现有技术中常采用麻绳、棉纱绳、聚丙烯撕裂绳等有机纤维绳，玻璃纤维绳、岩棉绳等无机矿物绳，或含卤阻燃填充条作为填充介质。

2、然而，上述填充材料存在显著局限，缆芯中线芯间隙构成的天然通风通道，易诱发火焰沿电缆纵向的烟囱效应，其中，麻绳、棉纱绳及聚丙烯撕裂绳等易燃有机纤维绳一旦被引燃便会加速火势蔓延，而有机类填充物受热后产生的熔融滴落物在破坏缆芯结构完整性的同时，亦可能引发二次火灾，即便采用难燃的无机矿物绳，同样无法规避含卤阻燃填充条燃烧或热解时产生的浓烟及腐蚀性卤化氢气体，其释放物不仅严重阻碍人员疏散与灭火救援，还会对电气设备造成二次腐蚀，致使现有电缆产品难以兼顾阻燃安全性与环保性能。

技术实现思路

1、鉴于以上内容，本申请的一实施例提供一种高阻燃低压电力电缆，能够兼顾阻燃安全性与环保性能。

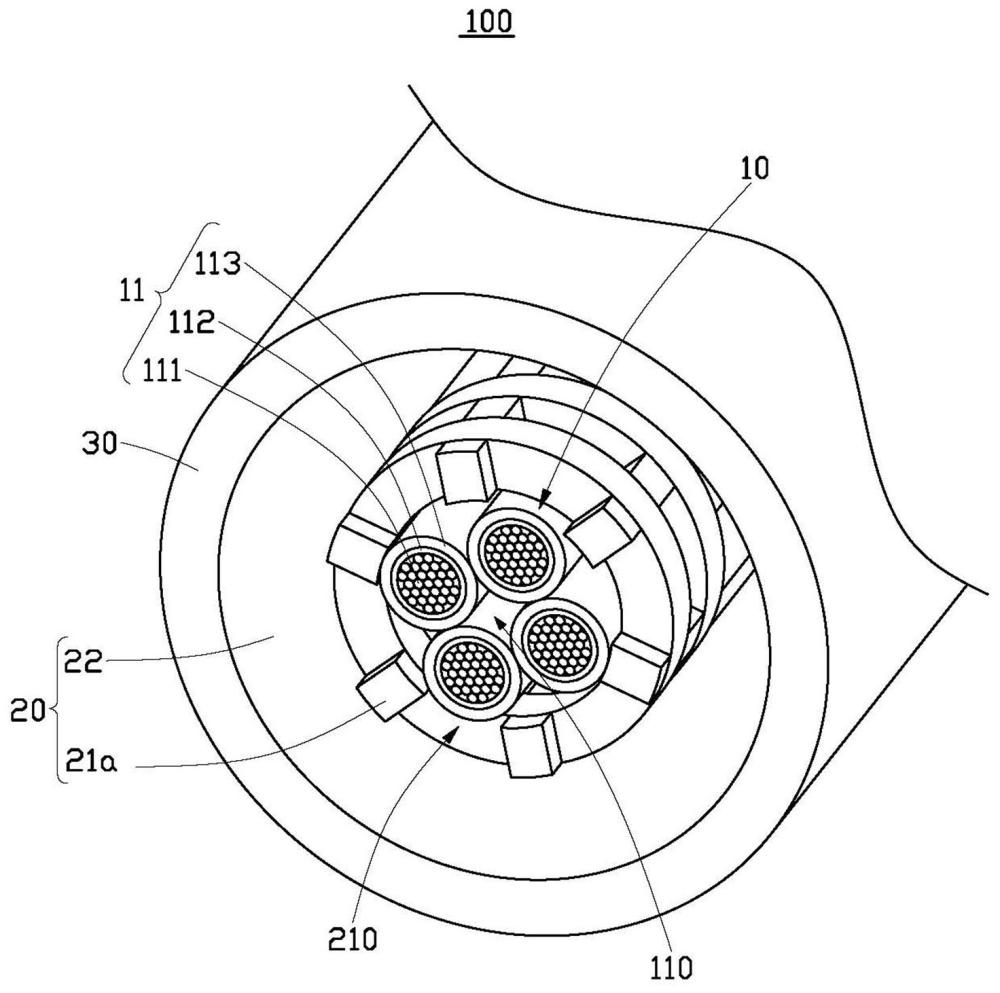

2、本申请的一实施例提供一种高阻燃低压电力电缆。所述高阻燃低压电力电缆包括：缆芯、弹性阻燃层、外护套。所述缆芯由多根线芯绞合而成，且缆芯内形成多个间隙；所述弹性阻燃层包括弹性结构和阻燃发泡层。所述弹性结构具有多个空隙和形变空间，并设置于所述缆芯的外周。所述阻燃发泡层包覆于所述弹性结构，并填入各个所述间隙及各个所述空隙，且使所述弹性结构埋入所述阻燃发泡层内。所述外护套包覆于所述弹性阻燃层外周。

3、通过弹性阻燃层的弹性结构设于所述缆芯的外周，对缆芯进行箍紧固定，一方面，能够有效防止线芯在扭转或弯曲时发生松散、移位或相互摩擦，提升缆芯结构的稳定性，另一方面，弹性结构具有形变空间，在高阻燃低压电力电缆弯曲时，该弹性结构可产生弹性变形，显著降低线缆的弯曲刚度，从而增强高阻燃低压电力电缆的结构稳定性和抗压扁能力。进一步地，通过弹性阻燃层的阻燃发泡层包覆于所述弹性结构，并填入所述弹性结构的各个空隙及各个间隙，所述阻燃发泡层兼具优异的电绝缘性能与填隙功能，一方面能够有效阻隔线芯间的火焰蔓延，显著提升高阻燃低压电力电缆的阻燃安全性，另一方面，该阻燃发泡层具备低烟无卤特性，燃烧时不释放卤化氢等腐蚀性气体，显著提升了高阻燃低压电力电缆的环保安全性。进一步地，弹性结构被埋入所述阻燃发泡层内，使弹性结构受到发泡基体的机械保护与环境隔离，避免因外露而导致磨损或腐蚀，从而延长了高阻燃低压电力电缆的使用寿命，同时阻燃发泡层固化后将弹性结构锚固于缆芯外周，防止弹性结构松动或轴向窜动，进一步增强了高阻燃低压电力电缆的结构稳定性。最后，通过所述外护套包覆于所述弹性阻燃层外周，一方面形成了对弹性阻燃层的物理防护屏障，避免弹性阻燃层受外界刮擦、磨损或腐蚀，确保其阻燃效能的长期稳定性，另一方面，外护套与弹性阻燃层构成了双重防护体系，进一步阻隔了外部火焰向缆芯的侵袭，显著提升了高阻燃低压电力电缆的阻燃可靠性与环境适应性。

4、在本申请的一些实施例中，所述弹性结构被构造为网状编织层，绕设于所述缆芯的外周，所述网状编织层具有所述多个空隙，所述空隙沿径向贯通所述网状编织层，并由相邻编织丝围合形成。

5、在本申请的一些实施例中，所述弹性结构被构造为管状结构，所述管状结构以第一螺旋角螺旋绕设于所述缆芯的外周，所述管状结构由弹性丝材沿螺旋路径绕制而成，具有形变空间，相邻丝圈之间存在所述空隙。

6、在本申请的一些实施例中，所述阻燃发泡层包括至少两层沿径向层叠设置的子发泡层，相邻两层所述子发泡层的发泡倍率互不相同。

7、在本申请的一些实施例中，沿远离所述缆芯中心的方向，所述子发泡层的发泡倍率依次减小。

8、在本申请的一些实施例中，所述阻燃发泡层为氟塑料发泡层。

9、在本申请的一些实施例中，所述氟塑料发泡层的原料包括氟塑料基体及分散于所述氟塑料基体中的纳米二氧化硅颗粒，所述纳米二氧化硅颗粒的添加量为所述氟塑料基体质量的1%至3%。

10、在本申请的一些实施例中，所述高阻燃低压电力电缆还包括：多个过渡层，每一所述过渡层包覆于对应一个所述线芯的外周；所述过渡层由与所述氟塑料发泡层相同的氟塑料基体构成，且所述过渡层为非发泡层。

11、在本申请的一些实施例中，每一所述线芯的外周面设有粘结剂层，所述粘结剂层被配置为将所述线芯、所述阻燃发泡层及所述弹性丝材相互粘结固定。

12、在本申请的一些实施例中，所述外护套包括沿径向由内向外依次层叠的界面结合层及防护层；所述界面结合层邻接于所述阻燃发泡层，所述防护层包覆于所述界面结合层的外周。

1.一种高阻燃低压电力电缆，其特征在于，所述高阻燃低压电力电缆包括：

2.如权利要求1所述的高阻燃低压电力电缆，其特征在于，所述弹性结构被构造为网状编织层，绕设于所述缆芯的外周，所述网状编织层具有所述多个空隙，所述空隙沿径向贯通所述网状编织层，并由相邻编织丝围合形成。

3.如权利要求1所述的高阻燃低压电力电缆，其特征在于，所述弹性结构被构造为管状结构，所述管状结构以第一螺旋角螺旋绕设于所述缆芯的外周，所述管状结构由弹性丝材沿螺旋路径绕制而成，具有形变空间，相邻丝圈之间存在所述空隙。

4.如权利要求1所述的高阻燃低压电力电缆，其特征在于，所述阻燃发泡层包括至少两层沿径向层叠设置的子发泡层，相邻两层所述子发泡层的发泡倍率互不相同。

5.如权利要求4所述的高阻燃低压电力电缆，其特征在于，沿远离所述缆芯中心的方向，所述子发泡层的发泡倍率依次减小。

6.如权利要求1所述的高阻燃低压电力电缆，其特征在于，所述阻燃发泡层为氟塑料发泡层。

7.如权利要求6所述的高阻燃低压电力电缆，其特征在于，所述氟塑料发泡层的原料包括氟塑料基体及分散于所述氟塑料基体中的纳米二氧化硅颗粒，所述纳米二氧化硅颗粒的添加量为所述氟塑料基体质量的1%至3%。

8.如权利要求6所述的高阻燃低压电力电缆，其特征在于，所述高阻燃低压电力电缆还包括：多个过渡层，每一所述过渡层包覆于对应一个所述线芯的外周；

9.如权利要求3所述的高阻燃低压电力电缆，其特征在于，每一所述线芯的外周面设有粘结剂层，所述粘结剂层被配置为将所述线芯、所述阻燃发泡层及所述弹性丝材相互粘结固定。

10.如权利要求1至9中任意一项所述的高阻燃低压电力电缆，其特征在于，所述外护套包括沿径向由内向外依次层叠的界面结合层及防护层；
