一种整体式沥青搅拌站燃油流量计控制系统的制作方法

本公开一般涉及沥青搅拌，具体涉及一种整体式沥青搅拌站燃油流量计控制系统。

背景技术：

1、沥青混凝土搅拌站是专业生产沥青混凝土的关键设备，广泛应用于高速公路、机场等沥青路面工程。其工作中需通过燃烧器对干燥筒内的物料进行烘干，蒸发水分后与沥青混合，所用燃烧器多为带内循环主枪的重油燃烧器，通过内循环主枪向燃烧器喷射重油，且内循环设计可减少人工操作及洗枪频率。

2、传统内循环主枪均安装于燃烧器壳体内。由于干燥筒在烘干过程中处于负压状态，停机时部分风量外溢至燃烧器会携带热量，而原生干燥筒处理的骨料蓄热能力弱，带出热量少，对主枪影响较小；但再生干燥筒处理的再生沥青料易粘连在筒壁，蓄热能力强，外溢风量携带的热量极大，易严重损坏循环主枪，且停机后若未及时清理，重油会在内循环主枪内部干结，直接影响后续使用。

技术实现思路

1、鉴于现有技术中的上述缺陷或不足，期望提供一种整体式沥青搅拌站燃油流量计控制系统以解决上述问题。

2、本申请提供一种整体式沥青搅拌站燃油流量计控制系统，用于对原生燃烧器和再生燃烧器的重油流量进行监测，包括重油罐、第一喷油系统和第二喷油系统，所述重油罐连通有进油管路和回油管路；

3、所述第一喷油系统包括燃油枪体、喷射头，所述燃油枪体设于再生燃烧器外部，所述喷射头设于所述再生燃烧器内部；所述燃油枪体通过所述进油管路连通所述重油罐，用于对重油加压后输送至所述喷射头，以使所述喷射头向再生燃烧器喷油；所述第一喷油系统通过所述燃油枪体的进油流量计算重油流量；

4、所述第二喷油系统包括燃油主枪，所述燃油主枪设于原生燃烧器内部且通过所述进油管路和所述回油管路连通所述重油罐，用于向原生燃烧器喷油；所述第二喷油系统通过所述燃油主枪的进油流量和回油流量差值计算重油流量。

5、根据本申请实施例提供的技术方案，所述燃油枪体包括第一油口和第二油口，所述第一油口通过第一油路连通所述进油管路，所述第二油口通过第二油路连通所述喷射头；所述第一油路上设有用于检测所述燃油枪体进油流量的第一流量监测组件。

6、根据本申请实施例提供的技术方案，所述第一流量监测组件包括第一三通阀和第一流量计，所述第一三通阀的第一阀口连通所述进油管路，所述第一三通阀的第二阀口通过所述第一流量计连通所述第一油口，所述第一三通阀的第三阀口连通所述第一流量计和所述第一油口之间的所述第一油路。

7、根据本申请实施例提供的技术方案，所述燃油枪体还包括第一气口和第二气口；所述第一喷油系统还包括供压组件，所述供压组件包括：

8、第一空压机、第一气路和第二气路，所述第一气路连通所述第一气口和所述第一空压机，所述第二气路连通所述第二气口和所述喷射头。

9、根据本申请实施例提供的技术方案，所述燃油枪体还包括第三油口，所述第三油口通过第三油路连通所述回油管路，所述第三油路上设有第一球阀；所述供压组件还包括：

10、第二三通阀，所述第二三通阀设于所述第一油路上，所述第二三通阀的第一阀口和第二阀口分别连通所述进油管路和所述第一三通阀的第一阀口，所述第二三通阀的第三阀口连通所述第一空压机；

11、第二球阀，所述第二球阀设于所述第二气路上。

12、根据本申请实施例提供的技术方案，所述供压组件还包括第三气路，所述第三气路连通所述第一空压机和所述第二油路，所述第三气路上设有第三球阀。

13、根据本申请实施例提供的技术方案，所述第一油路上还设有第一增压泵，所述第一增压泵置于所述第二三通阀的第二阀口和所述第一三通阀的第一阀口之间。

14、根据本申请实施例提供的技术方案，所述第二三通阀的第三阀口和所述第一空压机之间还设有第四球阀。

15、根据本申请实施例提供的技术方案，所述进油管路上设有一级过滤器和二级过滤器，所述二级过滤器的过滤精度大于所述一级过滤器的过滤精度。

16、与现有技术相比，本申请的有益效果在于：通过设置第一喷油系统和第二喷油系统，使得可分别对整体式搅拌站的原生料干燥筒和再生料干燥筒对应的燃烧器进行供油，并对重油流量进行检测；通过将第一喷油系统的喷射头设于再生燃烧器内部，将燃油枪体设于再生燃烧器外部，使得喷射部分大部分结构置于燃烧器壳体外部，避免因再生料干燥筒因蓄热能力强、停机时外溢高温对喷射部分造成损坏，同时防止高温导致第一喷油系统内部残留的重油快速干结；第一喷油系统针对其先由燃油枪体向喷射头输送重油再喷射的特点，为减小压力损失，直接通过进油流量精准反映重油用量；第二喷油系统因采用燃油主枪直接喷射，通过进油流量与回油流量的差值计算重油流量，能准确统计消耗。

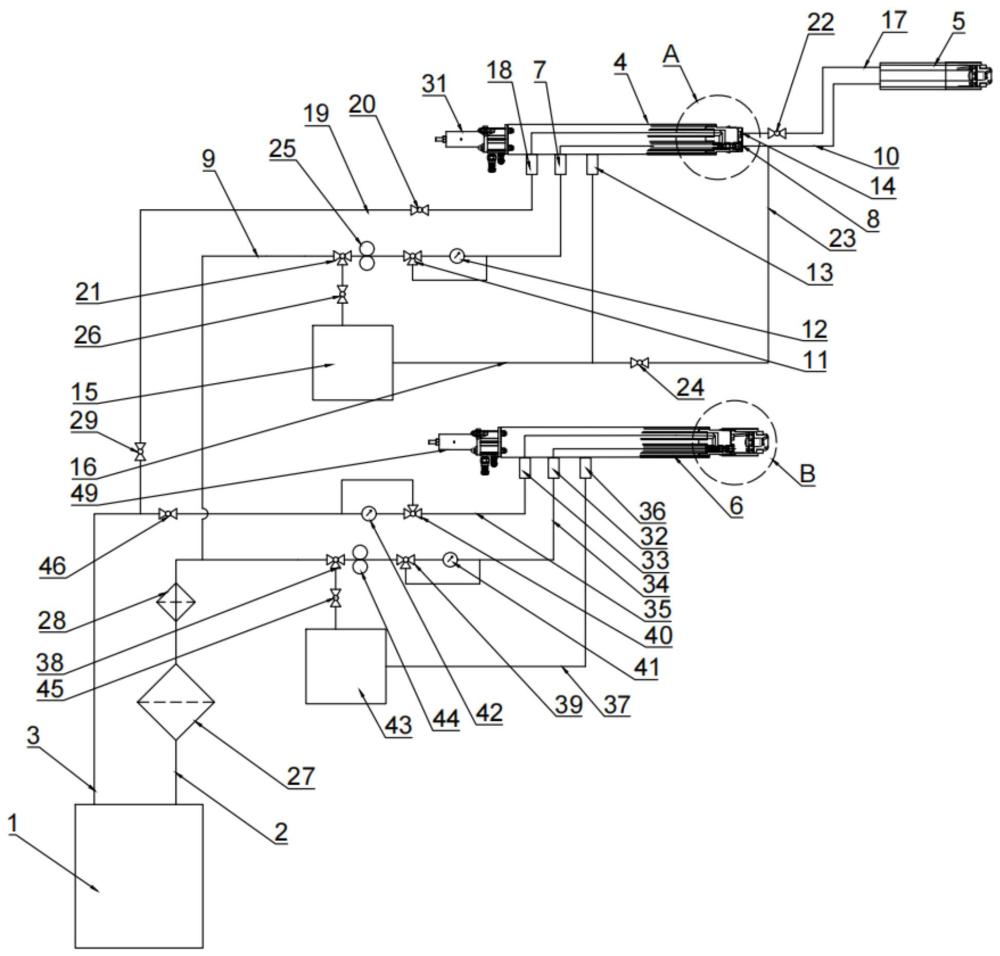

1.一种整体式沥青搅拌站燃油流量计控制系统，用于对原生燃烧器和再生燃烧器的重油流量进行监测，其特征在于，包括重油罐（1）、第一喷油系统和第二喷油系统，所述重油罐（1）连通有进油管路（2）和回油管路（3）；

2.根据权利要求1所述的整体式沥青搅拌站燃油流量计控制系统，其特征在于，所述燃油枪体（4）包括第一油口（7）和第二油口（8），所述第一油口（7）通过第一油路（9）连通所述进油管路（2），所述第二油口（8）通过第二油路（10）连通所述喷射头（5）；所述第一油路（9）上设有用于检测所述燃油枪体（4）进油流量的第一流量监测组件。

3.根据权利要求2所述的整体式沥青搅拌站燃油流量计控制系统，其特征在于，所述第一流量监测组件包括第一三通阀（11）和第一流量计（12），所述第一三通阀（11）的第一阀口连通所述进油管路（2），所述第一三通阀（11）的第二阀口通过所述第一流量计（12）连通所述第一油口（7），所述第一三通阀（11）的第三阀口连通所述第一流量计（12）和所述第一油口（7）之间的所述第一油路（9）。

4.根据权利要求3所述的整体式沥青搅拌站燃油流量计控制系统，其特征在于，所述燃油枪体（4）还包括第一气口（13）和第二气口（14）；所述第一喷油系统还包括供压组件，所述供压组件包括：

5.根据权利要求4所述的整体式沥青搅拌站燃油流量计控制系统，其特征在于，所述燃油枪体（4）还包括第三油口（18），所述第三油口（18）通过第三油路（19）连通所述回油管路（3），所述第三油路（19）上设有第一球阀（20）；所述供压组件还包括：

6.根据权利要求5所述的整体式沥青搅拌站燃油流量计控制系统，其特征在于，所述供压组件还包括第三气路（23），所述第三气路（23）连通所述第一空压机（15）和所述第二油路（10），所述第三气路（23）上设有第三球阀（24）。

7.根据权利要求6所述的整体式沥青搅拌站燃油流量计控制系统，其特征在于，所述第一油路（9）上还设有第一增压泵（25），所述第一增压泵（25）置于所述第二三通阀（21）的第二阀口和所述第一三通阀（11）的第一阀口之间。

8.根据权利要求7所述的整体式沥青搅拌站燃油流量计控制系统，其特征在于，所述第二三通阀（21）的第三阀口和所述第一空压机（15）之间还设有第四球阀（26）。

9.根据权利要求8所述的整体式沥青搅拌站燃油流量计控制系统，其特征在于，所述进油管路（2）上设有一级过滤器（27）和二级过滤器（28），所述二级过滤器（28）的过滤精度大于所述一级过滤器（27）的过滤精度。
