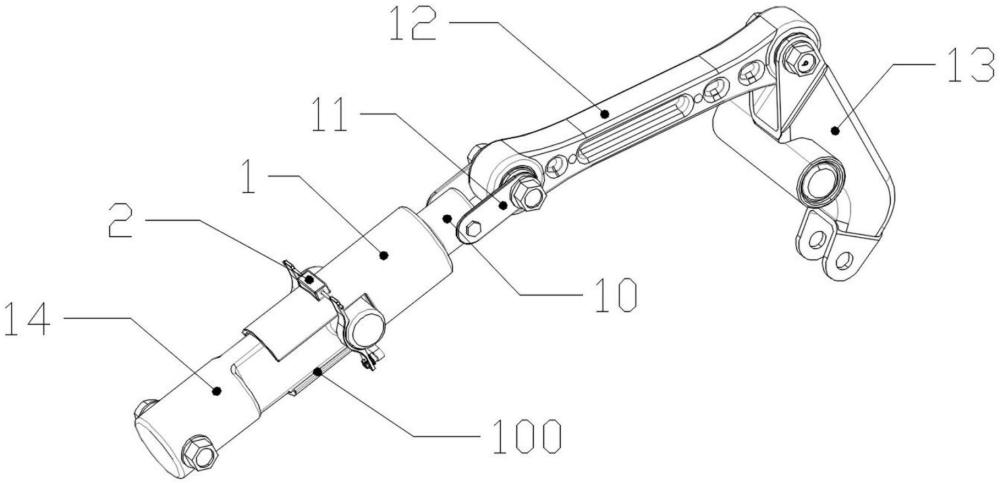

一种模块化快速拆装拖拉机套管总成的制作方法

本技术涉及拖拉机辅助连接件，尤其是涉及一种模块化快速拆装拖拉机套管总成。

背景技术：

1、拖拉机套管总成作为连接拖拉机与各类农具的关键部件，其结构的可靠性、拆装的便捷性直接影响农业作业效率与设备使用灵活性。

2、传统的套管总成多采用焊接或螺栓固定方式，结构一体化程度高，拆装过程繁琐，耗时费力，且难以根据不同作业需求快速更换适配模块，制约了拖拉机在不同农艺场景下的多功能应用。

3、因此针对上述问题，申请人有必要设计一种模块化快速拆装拖拉机套管总成来进行问题解决。

技术实现思路

1、本申请提供一种模块化快速拆装拖拉机套管总成，包括连接筒，所述连接筒开口端开设有槽口，且槽口内设有与拖拉机连接的安装模块，所述槽口外侧设有锁止机构，且锁止机构用于锁紧连接筒与安装模块，所述锁止机构包含与连接筒固定连接的固定块，且固定块内侧固定设置有固定轴，所述固定轴外侧转动设置有夹持板，且夹持板上设置有限位孔，所述限位孔内侧设有锁紧组件，且锁紧组件与限位孔配合用于锁紧夹持板。

2、优选地，所述锁紧组件包含支撑块，且支撑块一侧固定设置有连接柱，所述连接柱一端固定设置有弹片，且弹片远离连接柱的一端固定设置有锥型锁紧块，锁紧组件通过弹片与锥型锁紧块的弹性配合，实现了快速锁紧与释放，提高了拆装便捷性。

3、优选地，所述弹片设置有若干个，且若干个弹片沿连接柱的轴心方向圆周阵列排布，多个圆周阵列排布的弹片确保了锁紧力均匀分布，增强了锁止机构的稳定性。

4、优选地，所述安装模块包含与拖拉机固定连接的安装柱，且安装柱一体连接有延伸板，所述延伸板两侧均一体连接有凹块，且两个凹块外侧面间的距离大于连接筒的外筒直径，安装模块的凹块便于与连接筒的槽口快速对接，简化了安装定位步骤。

5、优选地，所述连接筒的一侧固定设置有安装杆，且安装杆外侧铰接有连接臂，所述连接臂远离安装杆的一端铰接有延伸杆，且延伸杆远离连接臂的一端铰接有与外接农用工具连接的安装件，铰接的多杆结构使农用工具能够灵活调节角度和位置，提升了拖拉机对不同作业场景的适应性。

6、优选地，所述安装柱上设置有贯穿的固定孔，且固定孔用于通过螺栓或销轴与拖拉机固定连接，固定孔允许通过标准螺栓或销轴实现安装模块与拖拉机的稳固连接，提高了安装的通用性和牢固性。

7、优选地，所述连接筒、安装杆、连接臂、延伸杆及安装件的表面均涂覆有防腐蚀涂料，防腐蚀涂料有效抵御锈蚀和磨损，延长了套管总成在潮湿或腐蚀性农业环境中的使用寿命。

8、本实用新型实施例提供的一种模块化快速拆装拖拉机套管总成，与现有技术相比：

9、该模块化快速拆装拖拉机套管总成，安装模块预先固定于拖拉机，连接时仅需将连接筒的槽口对准并卡入模块两侧的凹块，再转动锁止机构的夹持板使弹片式锁紧组件自动锁入限位孔，即可实现免工具、一键式的牢固连接，使得拖拉机与农具的拆装操作极为快速简便，大幅提升了作业效率。

1.一种模块化快速拆装拖拉机套管总成，其特征在于：包括连接筒（1），所述连接筒（1）开口端开设有槽口（100），且槽口（100）内设有与拖拉机连接的安装模块（14），所述槽口（100）外侧设有锁止机构（2），且锁止机构（2）用于锁紧连接筒（1）与安装模块（14），所述锁止机构（2）包含与连接筒（1）固定连接的固定块（20），且固定块（20）内侧固定设置有固定轴（21），所述固定轴（21）外侧转动设置有夹持板（22），且夹持板（22）上设置有限位孔，所述限位孔内侧设有锁紧组件（23），且锁紧组件（23）与限位孔配合用于锁紧夹持板（22）。

2.根据权利要求1所述的一种模块化快速拆装拖拉机套管总成，其特征在于：所述锁紧组件（23）包含支撑块（230），且支撑块（230）一侧固定设置有连接柱（231），所述连接柱（231）一端固定设置有弹片（232），且弹片（232）远离连接柱（231）的一端固定设置有锥型锁紧块（233）。

3.根据权利要求2所述的一种模块化快速拆装拖拉机套管总成，其特征在于：所述弹片（232）设置有若干个，且若干个弹片（232）沿连接柱（231）的轴心方向圆周阵列排布。

4.根据权利要求1所述的一种模块化快速拆装拖拉机套管总成，其特征在于：所述安装模块（14）包含与拖拉机固定连接的安装柱（140），且安装柱（140）一体连接有延伸板（141），所述延伸板（141）两侧均一体连接有凹块（142），且两个凹块（142）外侧面间的距离大于连接筒（1）的外筒直径。

5.根据权利要求1所述的一种模块化快速拆装拖拉机套管总成，其特征在于：所述连接筒（1）的一侧固定设置有安装杆（10），且安装杆（10）外侧铰接有连接臂（11），所述连接臂（11）远离安装杆（10）的一端铰接有延伸杆（12），且延伸杆（12）远离连接臂（11）的一端铰接有与外接农用工具连接的安装件（13）。

6.根据权利要求4所述的一种模块化快速拆装拖拉机套管总成，其特征在于：所述安装柱（140）上设置有贯穿的固定孔，且固定孔用于通过螺栓或销轴与拖拉机固定连接。

7.根据权利要求1所述的一种模块化快速拆装拖拉机套管总成，其特征在于：所述连接筒（1）、安装杆（10）、连接臂（11）、延伸杆（12）及安装件（13）的表面均涂覆有防腐蚀涂料。
